    Массивы цилиндрических линз с шагом 1.3 мм от компании LIMO

    18.06.2021
    Поделитеcь новостью:

    Компания LIMO (Германия) является одним из ведущих производителей микрооптики и решений для формирования пучка. С марта 2017 года входит в группу компаний Focuslight.


    Массивы цилиндрических микролинз используются для гомогенизации различных источников света, включая лазеры или мощные светодиоды. Такие устройства создают «негауссовые» профили излучения и идеально подходят для лазерной сварки, сверления или лазерной абляции. Кроме того, эти линзы могут использоваться в качестве коллиматоров быстрой оси.

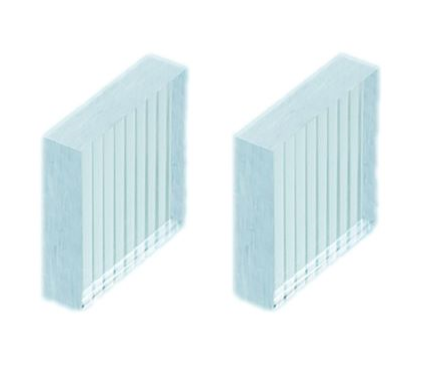

    Компания LIMO предлагает массивы цилиндрических линз, которые расположены с одной стороны с шагом 1.3 мм. Благодаря им могут быть получены прямоугольные профили «Top Hat» с высокой степенью однородности в одном измерении.

    Особенности

    • Изготовлены из плавленого кварца
    • Большой выбор фокусных расстояний
    • Идеальны для гомогенизации излучения

    Основные характеристики

    Параметр  Значение
    Материал  Плавленый кварц
    Длина 35.0 ± 0.1 мм
    Ширина
    35.0 ± 0.1 мм
    Толщина  2.0 ± 0.1 мм
    Радиус  2.99 ± 0.09 – 50.0 ± 1.5 мм; -50.0 ± 1.5 мм (см. модели)
    Эффективное фокусное расстояние  5.88 ± 0.18 - 111.2 ± 3.3 мм; -108.5 ± 3.3 мм (см. модели)
    Качество поверхности @ 633 нм  λ/4
    Показатель преломления @ 532 нм  1.461
    Шаг  1.3 мм
    Пропускание (без покрытия)    >90 %


    Стандартные модели

    Парт-номер Радиус Эффективное фокусное расстояние  Числовая апертура
    @ 248 нм  @ 532 нм  @ 1064 нм  @ 248 нм  @ 532 нм  @ 1064 нм
    ZLA001102  2.99 ± 0.09 мм  5.88 ± 0.18 мм  6.49 ± 0.19 мм  6.65 ± 0.20 мм  0.1105  0.1002     0.0977
    ZLA000796  4.40 ± 0.13 мм 8.65 ± 0.26 мм 9.55 ± 0.29 мм 9.79 ± 0.29 мм 0.0751 0.0681 0.0664
    ZLA000772  6.50 ± 0.20 мм 12.8 ± 0.38 мм 14.1 ± 0.42 мм 14.5 ± 0.43 мм 0.0508 0.0461 0.0448
    ZLA000791  8.40 ± 0.25 мм 16.5 ± 0.50 мм 18.2 ± 0.55 мм 18.7 ± 0.56 мм 0.0394 0.0357 0.0348
    ZLA001688  12.5 ± 0.38 мм 24.6 ± 0.74 мм 27.1 ± 0.81 мм 27.8 ± 0.83 мм 0.0264 0.0240 0.0234
    ZLA001689  17.0 ± 0.51 мм 33.4 ± 1.0 мм 36.9 ± 1.1 мм 37.8 ± 1.1 мм 0.0264 0.0176 0.0172
    ZLA000744  25.0 ± 0.75 мм 49.2 ± 1.5 мм 36.9 ± 1.1 мм 55.6 ± 1.7 мм 0.0132 0.0120 0.0117
    ZLA000742  50.0 ± 1.5 мм 98.3 ± 2.9 мм 108.5 ± 3.3 мм 111.2 ± 3.3 мм 0.0066 0.0060 0.0059
    ZLA001101  -50.0 ± 1.5 мм -98.3 ± 2.9 мм -108.5 ± 3.3 мм -111.2 ± 3.3 мм 0.0066  0.0060 0.0059


    По заказу возможно изготовление массивов линз других размеров и нанесение просветляющего (AR) покрытия.

    Компания АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
