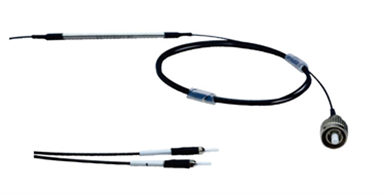

Новинка: разветвители на многомодовом волокне с большим диаметром сердцевины китайского производства. Аналог продукции Thorlabs

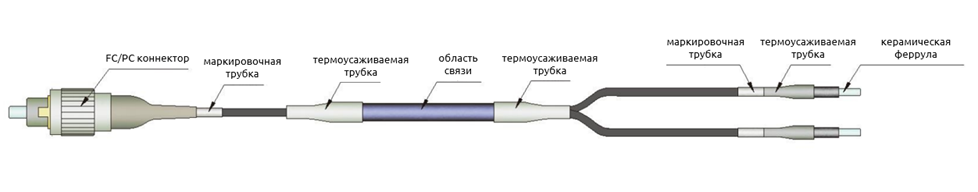

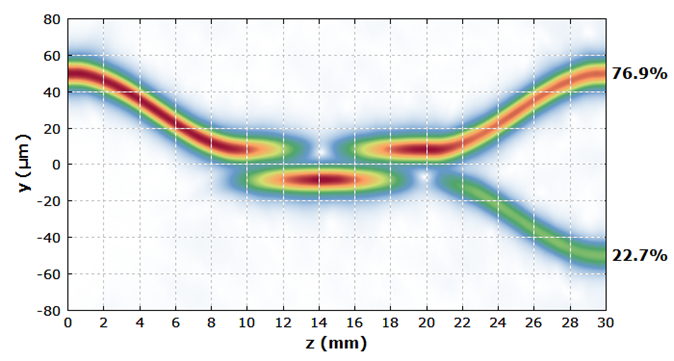

Сплавные разветвители – пассивные волоконные компоненты, используемые в волоконных оптических системах для соединения и разделения оптической мощности излучения в определенной пропорции для дальнейшей передачи по волокну.

Существуют различные конфигурации сплавных разветвителей, как на одномодовом (SM), так и на многомодовом (MM) волокне. Выбор того или иного типа волокна и волоконных компонентов определяется областью применения. Например, за счет одномодового режима распространения излучения в SM волокне меньше дисперсия сигнала и увеличена пропускная способность, что делает такие компоненты идеальными для применения в коммуникационных системах на больших расстояниях и для высокоскоростной передачи данных. В то время как в ММ волокнах из-за большого диаметра сердцевины в волокне одновременно могут распространяться большее количество мод и более высокомощное излучение. Такие волокна и компоненты нашли применение в коммуникационных системах на коротких расстояниях и в областях, где не критична широкая полоса пропускания.

АО «ЛЛС» поставляет различные конфигурации сплавных разветвителей, как одномодовых (SM), так и многомодовых (MM).

Характеристики

Ключевые особенности и применение

• Рабочий спектральный диапазон 400-700 нм, соответствующий УФ и видимому диапазону, делает такие компоненты оптимальным выбором для использования в спектроскопии, где обычно используют широкополосные источники излучения, такие как ксеноновые или галогенные лампы. А большой диаметр сердцевины (от 200 мкм) и большая числовая апертура (NA 0.22) повышают светособирающую способность, что позволяет более эффективно собирать малоинтенсивный сигнал от образцов в флуоресцентной спектроскопии.
• В абсорбционной спектроскопии разветвители с равным делением позволяют создать двухканальную систему для определения концентрации раствора образца: излучение делится пополам, по одному из волокон подается на детектор в качестве эталонного сигнала, излучение из второго волокна проходит через образец, собирается еще одним волокном и попадает на детектор.
• В высокомощных волоконно-оптических системах с помощью разветвителей с равным делением можно объединять излучения от нескольких источников для дальнейшего распространения света по одному волокно. А разветвители с коэффициентом деления 99/1 часто используются для мониторинга стабильности лазерного источника непосредственно в процессе работы с ним.

При наличии вопросов обращайтесь к вашему персональному менеджеру или по почте info@lenlasers.ru.

Автор статьи: Пестерева Анна, инженер группы по волоконным системам
