Новинка от «НОРДЛЭЙЗ»: контроллер лазерных диодов
Новинка от российского производителя «НОРДЛЭЙЗ», контроллер лазерных диодов, в наличии на складе «ЛЛС».
Вступление
ООО «Нордлэйз» — это инженерно-производственная компания, специализирующаяся на производстве и поставке широкого спектра высокопроизводительных волоконных и других видов лазеров. Предприятие разрабатывает и производит волоконные и твердотельные лазеры с диодной накачкой, включая непрерывные и квазинепрерывные лазеры, а также лазеры с ультракороткими импульсами (пс, нс, фс). Кроме того, компания является производителем отечественной лазерной электроники — драйверов для лазерных диодов.
Одним из новых продуктов компании является драйвер лазерных диодов NL-LCB. Это универсальное компактное настольное устройство предназначено для управления маломощными лазерными диодами. Оно содержит источник питания лазерного диода и контроллер термоэлектрического модуля. NL-LCB выполнен в пластиковом корпусе с ЖК-дисплеем и ручным управлением.

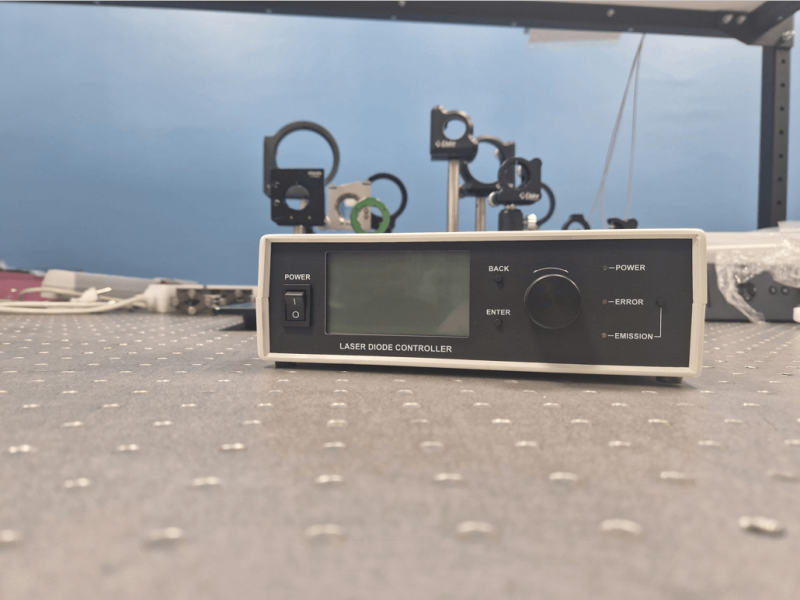

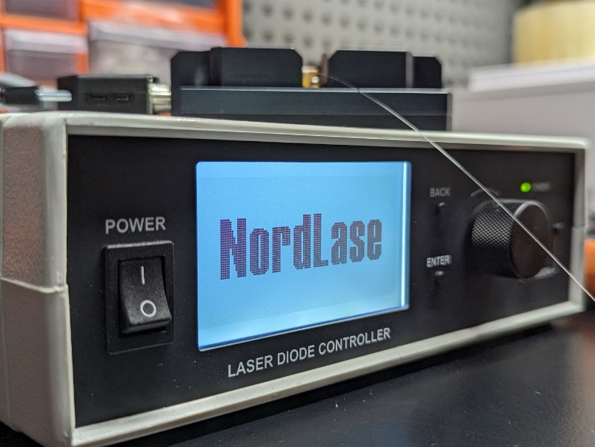

Рисунок 1 – NL-LCB
Таблица 1 – Спецификация NL-LCB
| Параметр | Ед.изм. | Мин. | Тип. | Макс. |
|
Параметры питания |
||||
| Входное напряжение | В AC | 90 | – | 285 |
| Частота | Гц | 50 | – | 60 |
| Потребление мощности | Вт | – | 30 | |
|
Выход ЛД |
||||
| Мощность | Вт | – | – | 10 |
| Допустимое напряжение | В | 1 | – | 9 |
| Диапазон установки тока | мА | 0 | – | 2000 |
| Шаг установки тока | мА | – | 0,1 | – |
| Амплитуда пульсаций тока | мА | – | 40 | 60 |
| Частота пульсаций тока | кГц | – | 425 | – |
| Точность установки тока | % | – | – | 1 |
| Время плавного нарастания | мс | 10 | 13 | 50 |
| Время плавного спада | мс | 10 | 15 | 50 |
|
Выход TEC |
||||
| Мощность ТЕС | Вт | – | – | 20 |
| Напряжение соответствия | В | -5 | – | 5 |
| Диапазон тока | A | -4 | – | 4 |
| Диапазон установки темп. | ˚C | 10 | 25 | 50 |
| Шаг установки темп. | ˚C | – | 0,1 | – |
| Точность установки темп. | ˚C | – | – | 0,1 |
Устройство позволяет управлять лазерными диодами в различных форм-факторах корпусов, таких как 14-pin DIL и 14-pin butterfly. Выходной ток может составлять от 0 до 2 А, выходное напряжение — от 1 до 9 В, а общая выходная мощность — до 10 Вт. Канал термоэлектрического модуля оснащён двунаправленным термоэлектрическим контроллером охлаждения (TEC) и PID системой с допустимым током 4 А и напряжением 5 В.
В комплект поставки входят контроллер лазерного диода, кабель питания, 9-контактный кабель D-Sub, интерлок и коннектор CAN-интерфейса, а также руководство по эксплуатации.
Установка лазерного диода
Стенд оснащён специальными адаптерами для подключения лазерных диодов разных типов. Эти адаптеры также служат пассивными рассеивателями тепловой энергии, выделяемой при работе лазерного диода.
Рисунок 2 – Адаптер для подключения лазерных диодов QM14DIL
Этот зажим обеспечивает лёгкую установку лазерного диода без необходимости приложения усилий (ZIF). Конструкция оптимизирована для максимальной теплоотдачи.
Рисунок 3 – Адаптер для подключения лазерных диодов QM14BTF
Этот зажим предназначен для 14-контактных корпусов-бабочек разных конфигураций, включая лазерные диоды, суперлюминесцентные диоды и полупроводниковые оптические усилители.
Конструкция оптимизирована для максимальной теплоотдачи.
Расположение контактов разъёма показано ниже.

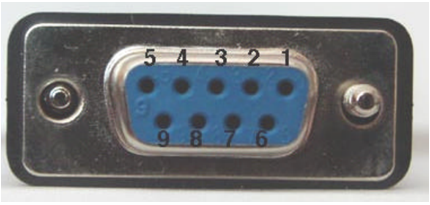

Рисунок 4 – Расположение контактов в D-Sub, где: 1: Катод ЛД (-); 2: Анод ЛД (+); 3: TEC (-); 4: TEC (+); 5: Нет подключения; 6: Анод ФД (-); 7-8: Вход термистора; 9: Катод ФД (+)

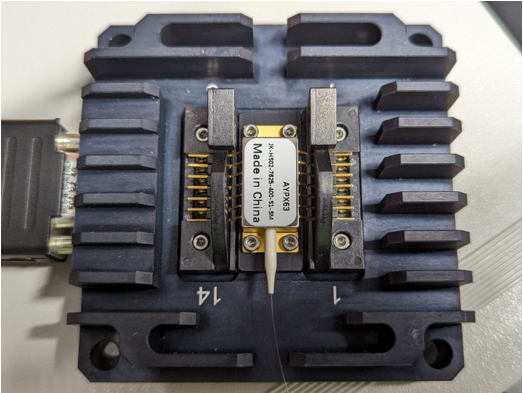

Рисунок 5 – Установка лазерного диода модели JK-HS02-7625-400-S1-SM в адаптер для подключения лазерных диодов QM14BTF
При установке убедитесь, что выводы лазерного диода точно совпадают с контактными площадками посадочного сокета. Все корпуса лазерных диодов имеют отверстия, иногда с фасками, для крепления на адаптеры. Это не только обеспечивает плотное прилегание корпуса лазерного диода к адаптеру и улучшает рассеивание избыточного тепла от диода, но и помогает избежать неправильной ориентации оптического вывода диода и установить лазерный диод правильной стороной.
В данном случае был использован высоконадёжный и качественно зарекомендовавший себя лазерный диод модели JK-HS02-7625-400-S1-SM от компании Jinan Kewei Optics Co., LTD. Этот диод имеет ряд преимуществ, которые делают его идеальным выбором для широкого спектра применений.
Пользователь может выбрать длину волны 974±1 нм или 976±1 нм при заказе данной модели, а диапазон рабочих мощностей от 300 до 1000 мВт позволит использовать диод в различных условиях и для разных задач.
Низкопрофильный корпус 14-pin Butterfly обеспечивает компактность лазерного диода и легкость монтажа как на драйвер, так и в другую комплексную систему. Диод может работать в широком диапазоне температур от -20 до 75°C, что делает его универсальным решением для сложных задач. Такой широкий диапазон температур обеспечивается системой термоэлектрического охлаждения, которая обеспечивает высокостабильную работу диода и продлевает его срок службы.
Диод может быть как с одномодовым волоконным выводом (тип волокна Hi1060), так и с волоконным выводом, сохраняющим поляризацию излучения. Выводы также оснащены волоконной брэгговской решёткой для точного контроля длины волны излучения лазера, что особенно важно для некоторых приложений.
В конечном итоге, соответствие стандарту Telcordia GR-468-CORE подтверждает высокое качество и надежность продукта. Поэтому модель JK-HS02-7625-400-S1-SM, традиционно используемая для накачки волоконных лазеров и усилителей, а также других приложений, требующих высокой мощности и точности, идеально подходит для проведения тестов на драйвере лазерных диодов NL-LCB.

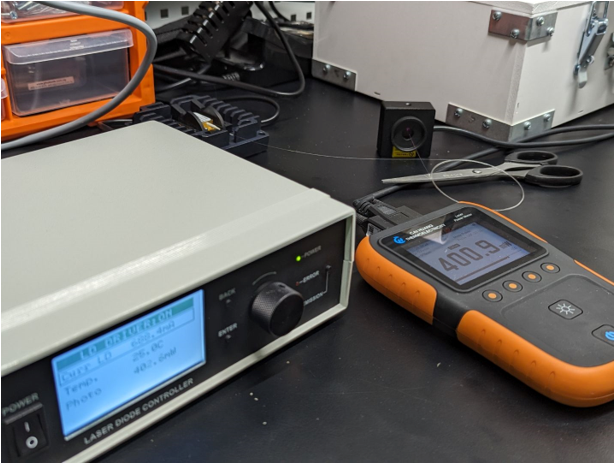

Рисунок 6 – Измерения оптической мощности JK-HS02-7625-400-S1-SM
Основные технические характеристики используемого лазерного диода приведены ниже.
Таблица 2 – Спецификация NL-LCB
| Параметр | Ед.изм. | Мин. | Тип. | Макс. |
| Длина волны @ 25°С | нм | 975 | 976 | 977 |
| Мощность | мВт | – | – | 400 |
| Ширина спектра | нм | – | – | 0,5 |
| Изменение температуры в зависимости от температуры чипа | нм/°C | – | – | 0,01 |
| Ток питания ТЕС | А | -1 | – | 4 |
| Типа волоконного пигтейла | – | – | SMF | – |
В ходе измерений не было выявлено никаких проблем в работе лазерного диода JK-HS02-7625-400-S1-SM и драйвера лазерного диода NL-LCB. Всё, что требовалось сделать для начала работы — это настроить необходимые параметры на передней панели NL-LCB. Оптическая мощность, равная 400 мВт, соответствует паспортной.

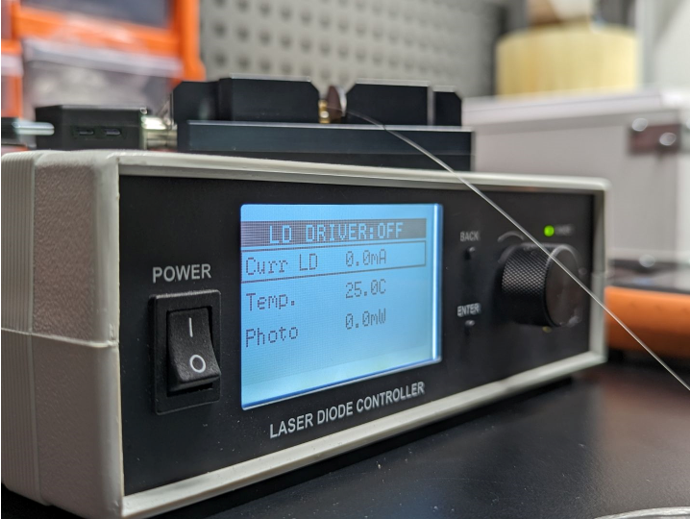

Рисунок 7 – Передняя панель NL-LCB
По всем вопросам вы можете обратиться к нашим специалистам. Мы с радостью поможем сделать вам правильный выбор именно для вашего применения.
