Новинка Cai Huang Thermoelectricity: фотодиодный датчик мощности для маломощного излучения

Cai Huang Thermoelectricity – производитель датчиков для измерения мощности лазерного излучения, предлагающий широкий ассортимент термоэлектрических датчиков для работы в диапазонах от нескольких милливатт до десятков киловатт мощности. Такие решения закрывают большинство задач по контролю средней мощности и энергии промышленных и научных лазеров, особенно при высоких уровнях мощности и плотности излучения.

Однако у термоэлектрических датчиков есть естественное ограничение: минимальный измеряемый уровень мощности, как правило, лежит на уровне десятков–сотен микроватт. При работе с маломощными источниками излучения, настройкой оптических трактов, выравниванием мощности в волоконных линиях или тестированием чувствительных компонентов этого оказывается недостаточно.

Фотодиодные датчики: когда нужна максимальная чувствительность

Для измерения существенно меньших уровней мощности используются более чувствительные полупроводниковые датчики – фотодиодные датчики мощности. В отличие от термоэлектрических, основанных на преобразовании света в тепло и далее в электрический сигнал, фотодиодные датчики используют прямое фотоэлектрическое преобразование: падающее оптическое излучение сразу вызывает электрический отклик в фотодиоде, пропорциональный мощности излучения. Это обеспечивает высокий коэффициент преобразования и позволяет уверенно работать в диапазоне нано-микроватт при хорошей повторяемости и стабильности показаний.

Подробнее о принципах измерения мощности и энергии оптического излучения, а также о различиях между тепловыми и фотодиодными методами можно прочитать в разделе «Измерение мощности и энергии оптического излучения».

Новинка 2026 года: фотодиодный датчик мощности Cai Huang Thermoelectricity

Фотодиодный датчик поставляется в комплекте с консолью для вывода измеренной мощности и съемным ослабляющим фильтром, позволяющим расширить верхнюю границу измеряемого диапазона без перегрузки фотодиода. Данное исполнение является удобным готовым комплектом, сопоставимым по функциональности с аналогичными датчиками ведущих мировых брендов, таких как Ophir, Coherent и Thorlabs.

Основные технические характеристики модели PD200-S-10 20 нВт - 200 мВт

Для заказа доступна модель фотодиодного датчика мощности с нижней границей чувствительности порядка десятков нановатт и верхней границей до сотен милливатт (типовой диапазон 20 нВт – 200 мВт). Такой диапазон перекрывает большинство задач по измерению маломощного излучения в системах телекоммуникаций, лабораторных стендах и при работе с волоконными и диодными лазерами.

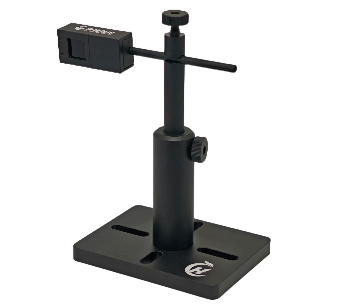

Рисунок 1 – изображение фотодиодного датчика 20 нВт - 200 мВт

Таблица 1 – Технические характеристики  фотодиодного датчика 20 нВт - 200 мВт

Параметр	Значение
Спектральный диапазон	350-1000, 1064 нм (без фильтра), 430-1000, 1064 нм (с фильтром)
Максимальная средняя плотность мощности	10 Вт/см2
Тип детектора	Фотодиодный, полупроводниковый
Апертура	10×10 мм
Тип фильтра	Съемный ослабляющий фильтр
Интерфейс	Работа с фирменной консолью CHLP-PD

АО «ЛЛС» является эксклюзивным дистрибьютором, представляет весь спектр продукции Cai Huang Thermoelectricity на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Автор статьи: Пестерева Анна, инженер группы по волоконным системам
