Линзы для коллимации быстрой оси FAC300 от компании Limo
LIMO (Германия) - один из ведущих производителей микрооптики и решений для формирования луча.
Линзы для коллимации быстрой оси являются важными оптическими элементами, так как они предназначены для формирования лучей или для коллимации излучения лазерных диодов. Асферические цилиндрические конструкции и большие числовые апертуры обеспечивают равномерную коллимацию излучения лазерного диода при сохранении высокого качества луча. Коллиматоры быстрой оси имеют пропускание более 99% в указанном спектральном диапазоне и доступны с различными фокусными расстояниями и длинами линз.

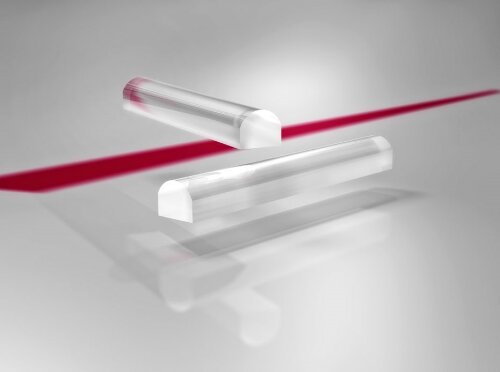

FAC300 - это модернизированные асферические цилиндрические линзы с фокусным расстоянием 0.30 мм.
Благодаря отличным характеристикам, высококачественная стеклянная оптика от Limo является лучшей альтернативой пластиковой оптике в таких приложениях, как LIDAR, датчики ID и машинное зрение даже в суровых атмосферных условиях.
Ключевые особенности
- Изготовлены из высококачественного стекла
- Ацилиндрическая поверхность
- Характеристики, ограниченные дифракционным пределом
- По заказу доступна нижняя пластина для облегчения монтажа
- Просветляющее покрытие с минимальным поглощением для высокомощных лазеров
- Большая числовая апертура позволяет производить коллимацию излучения диода с наилучшим качеством луча
- Обеспечивает наилучшую эффективность преобразования для диодных лазеров благодаря высокому пропусканию и хорошим коллимационным свойствам
Модели и их характеристики
Модель | FAC300 (BFL=52µm) | FAC300 (BFL=80µm) |
Материал | S-TIH53 (Ohara) | |
Длина | 2.0, 4.0, 12.0 ± 0.05 мм | 2.0, 3.0, 4.0 ± 0.05 мм |
Ширина | 0.55 ± 0.05 мм | 0.5 ± 0.05 мм |
Толщина | 0.45 ± 0.01 мм | 0.4 ± 0.01 мм |
Показатель преломления @ 976 нм | 1.814 | |
Эффективное фокальное расстояние @ 976 нм | 0.30 мм | |
Заднее фокальное расстояние @ 976 нм | 0.052 мм |
0.08 мм |
Пропускание | > 99 % | |
Числовая апертура | 0.8 |
0.7 |
Световой диаметр | (L-1.0) x 0.4 мм² | (L-0.5) x 0.4 мм² |
Качество поверхности @ 633 нм | λ/4 | |
Стандартное покрытие - AR | 790 - 990 нм | 770 - 1070 нм |
Применение
- Коллимация мощного излучения диодов и волоконных лазеров
- Фокусирование света в волокно
- FAC из плавленого кварца, оптимизированные для применения с высокомощным излучением в синем диапазоне спектра
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
