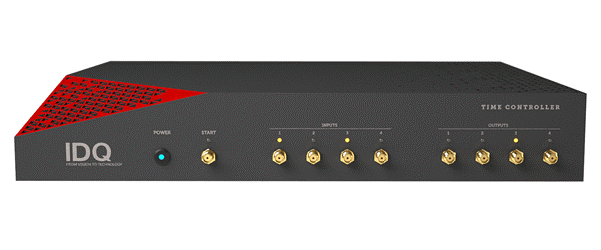

Контроллер времени ID900 от компании IDQ

Контроллер времени ID900 от компании IDQ

27.12.2019
396
Поделитеcь новостью:

Компания ID Quantique или IDQ (Швейцария) специализируется на разработке и производстве решений на базе квантовой фотоники для защиты данных.


Контроллер времени ID900 от IDQ – адаптивное устройство, разработанное для эффективного и надежного решения большого числа задач, возникающих в современных лабораториях. Он выполняет функции ряда устройств: переключение по времени, генератора задержки, генератора паттернов, счетчика и дискриминатора. Его аппаратное обеспечение состоит из 4 входов и 4 выходов, которые внутренне связаны через быструю ПЛИС. Он может работать в двух режимах. Высокоскоростной режим обеспечивает быструю скорость счета до 100 МГц/с на каждом канале и имеет биннинг 100 пс, в то время как режим высокого разрешения имеет биннинг 13 пс и максимальную скорость счета 25 МГц/с на каждом из четырех каналов.

Контроллер времени ID900 поставляется с уникальным удобным интерфейсом для управления и контроля параметров для генерации гистограммы, формирования временных меток и генерации задержки. Данные напрямую отображаются и анализируются с использованием простого и понятного интерфейса. Кроме того, редактор конфигурации позволяет пользователю перепрограммировать и создавать свою собственную конфигурацию устройства и создавать настраиваемые функции, такие как фильтрация совпадений или даже условные выходные данные.

ID900 является центральным устройством экспериментальной установки. Он выполняет измерения, обработку данных и синхронизацию со всеми приборами. Все в одном сверхбыстром, масштабируемом устройстве.

Контроллер времени ID 900 доступен в 3 версиях, предлагающих различные дополнительные функции, которые могут быть реализованы удаленно по запросу клиента. Несколько контроллеров времени также могут быть легко соединены в цепочку для получения конфигурации с большим количеством каналов, что особенно важно для многофотонных экспериментов.

Основные характеристики

Параметр  Высокоскоростной режим  Режим с высоким разрешением
Входные каналы  4 + Start  4
Ширина бина  100 пс  13 пс
Временной джиттер  <100 пс  8 пс
Мёртвое время  <4 нс  5 нс
Максимальная скорость обработки (на канал)  100 МГц/с  25 МГц/с
Максимальное входное напряжение  -3 В  3 В
Шаги задержки  100 пс
Скорость счета  1 ГГц
Дискриминатор  -2 – 2 В
Шаги дискриминатора  1 мВ
Выходные каналы  4
Формат выходного импульса  NIM или TTL
Максимальная выходная частота  125 МГц
Минимальная длительность выходного импульса  6 нс (TTL), 1 нс (NIM)
Максимальная скорость передачи данных на ПК  10 МГц/с
Максимальная задержка  1 мс
Питание  100-240 В; 1-2.5 A; 50-60 Гц
Рабочие условия  5°-40° ; 80% влажность до 31°C и 50% до 40°C


Модели

Модель  TCSPC  Master  Delay generator
Входные порты х4
Режим с высоким разрешением
Построение гистограмм  +
Метки времени
Встроенная обработка данных
Выходные каналы х4
Генерация задержки
Условные выходы


Применение

  • Однофотонный рефлектометр
  • Подсчёт одиночных фотонов с корреляцией по времени TCSPC на длинах волн от 900 нм до 1700 нм
  • Обнаружение совпадения

АО «ЛЛС» представляет весь спектр продукции IDQ на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
