Измерительная система ES-MTF для контроля частотно-контрастной характеристики (ЧКХ) оптических систем

Современные оптические и оптико-электронные системы предъявляют всё более высокие требования к качеству формирования изображения, точности передачи деталей объекта и стабильности работы в различных условиях эксплуатации. Это особенно актуально для тепловизионных систем, приборов ночного видения, систем наведения, дистанционного мониторинга и промышленной диагностики, где качество оптики напрямую влияет на точность обнаружения, распознавания и измерения объектов. В связи с этим важную роль играют системы измерения и анализа характеристик оптических компонентов и объективов.

Одним из ключевых параметров качества оптической системы является частотно-контрастная характеристика (ЧКХ), также известная как MTF (Modulation Transfer Function). ЧКХ описывает способность оптической системы передавать контраст объектов различной пространственной частоты – от крупных деталей до мелких элементов изображения. По сути, данный параметр показывает, насколько точно объектив способен воспроизводить структуру объекта без потери резкости и контраста. Анализ ЧКХ позволяет объективно оценивать качество оптики, выявлять аберрации, сравнивать различные конструкции объективов.

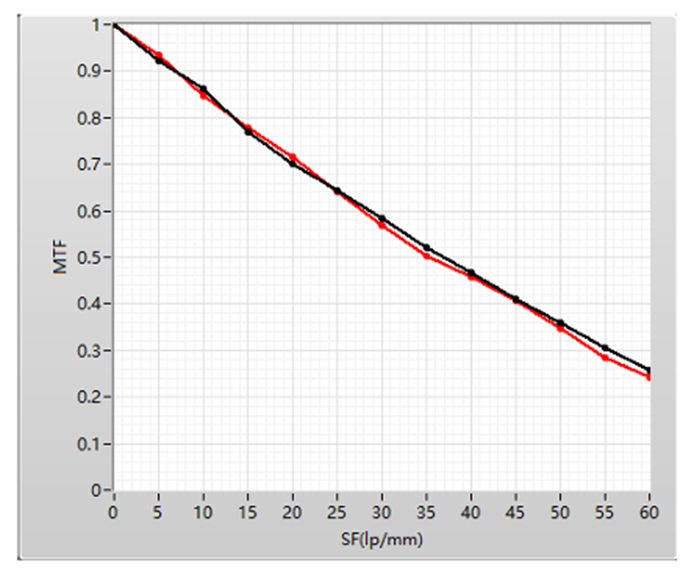

Стандартный вид ЧКХ (англ. MTF). По оси абсцисс указано количество пар линий на мм, по оси ординат – значение ЧКХ.

Помимо ЧКХ, современные измерительные системы позволяют определять: эффективное фокусное расстояние (EFL), дисторсию, астигматизм, кривизну поля, относительную освещённость, функцию рассеяния точки (PSF) и ряд других характеристик. Полученные данные применяются как на этапе проектирования оптических систем, так и при серийном производстве, настройке, приёмочных испытаниях и сервисной диагностике оборудования.

Система Emissence ES-MTF специализируется на расчете и анализе частотно-контрастной характеристики оптической системы (англ. MTF), а также других параметров оптических систем. Она может быть оснащена приемниками в различных спектральных диапазонах (Видимый диапазон, Ближний ИК-диапазон, Средний и Дальний ИК-диапазоны) для достижения соответствующих целей. Для выполнения измерений используется метод анализа изображений, что обеспечивает удобство эксплуатации прибора для всех диапазонов длин волн. После того как объектив будет вручную настроен в положение, близкое к оптимальной фокусировке (что может быть легко достигнуто визуально, поскольку вблизи оптимального фокуса изображение имеет значительно более резкие границы по сравнению с расфокусированным состоянием), программное обеспечение автоматически выполняет остальные измерения.

Ручное перемещение анализатора изображений может осуществляться как с помощью программного обеспечения на компьютере, так и посредством ручного контроллера.

Еще одной особенностью прибора является возможность ручной замены источника и тест-объекта на револьверном колесе. При замене оптического источника на абсолютно черное тело и ручной установке требуемых тестовых шаблонов (например, круг, TOD, полумесяц, крест и др.), система может использоваться для измерения ключевых параметров тепловизионных систем, таких как:

В сравнении с аналогичным оборудованием, например, Optikos Optest F300 и Trioptics ImageMaster HR Max, данная система показывает отличные результаты по точности расчета ЧКХ.

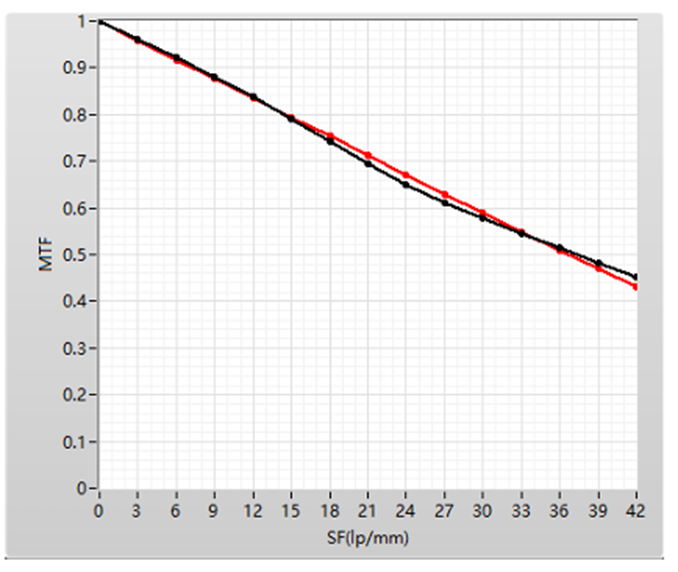

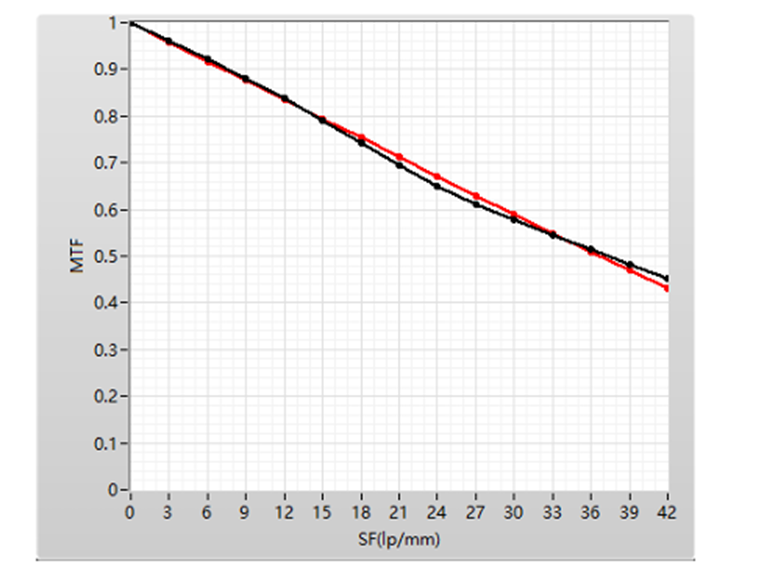

Сравнение систем ES-MTF и Optikos Optest F300. Линза с параметрами: ЭФР 6,6 мм, F/# = 1.0, 0-42 пар линий / мм. Два графика показывают ЧКХ по осям T и S. Максимальное отличие значения ЧКХ – 0.021.

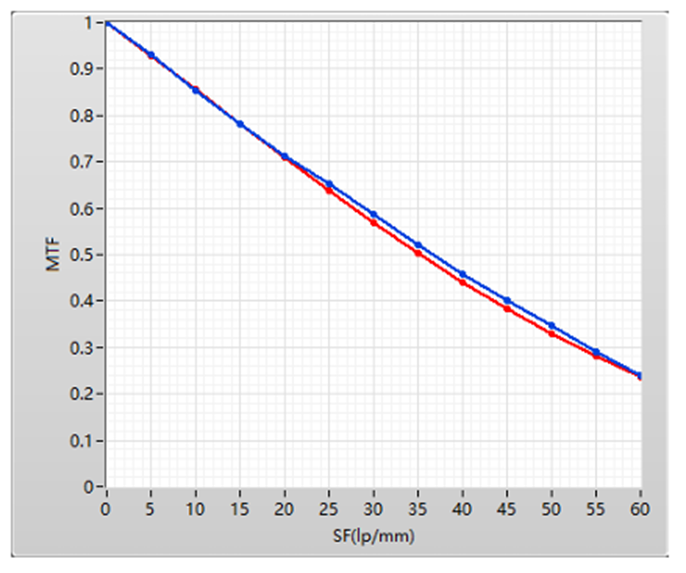

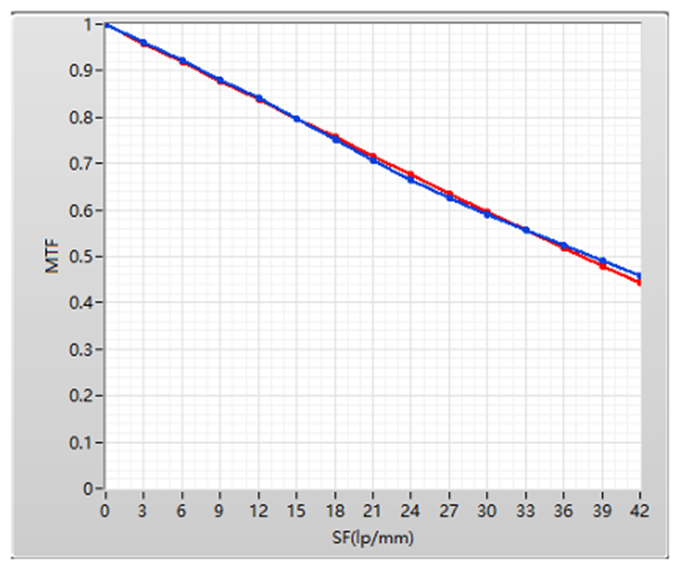

Сравнение систем ES-MTF и Trioptics ImageMaster HR Max. Линза с параметрами: ЭФР 35 мм, F/# = 1.0, 0-60 пар линий / мм. Два графика показывают ЧКХ по осям T и S. Максимальное отличие значения ЧКХ – 0.019.

АО «ЛЛС» является эксклюзивным дистрибьютором, представляет весь спектр представленного оборудования на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
