CLEAVEMETER 3D™ - в наличии в лаборатории

CLEAVEMETER 3D™ - в наличии в лаборатории

15.04.2021
168
Поделитеcь новостью:

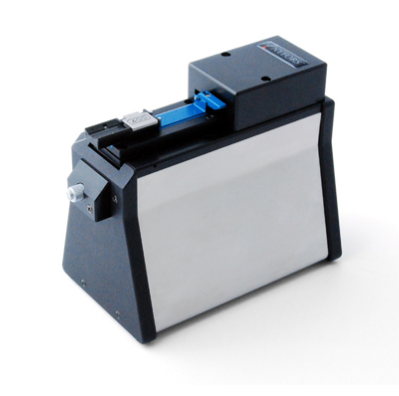

Компания Nyfors Teknologi AB (Швеция) - пионеры в области сращивания волокон с более чем тридцатилетним опытом, представляет полностью автоматизированный торцевой интерферометр с воссозданием 3D топографии поверхности CLEAVEMETER 3D™.


Этот бесконтактный интерферометр предназначен для проверки торцов сколотых или полированных оптических волокон с диаметром оболочки от 125 до 1200 мкм. Он дает быструю и точную информацию о важных свойствах торца: плоскостности, перпендикулярности, наличии деформации и пыли. Основанный на конструкции NYFORS CLEAVEMETER 2™, он не только создает четкую картину интерференционных полос, но и генерирует трехмерные изображения конца сколотого волокна.

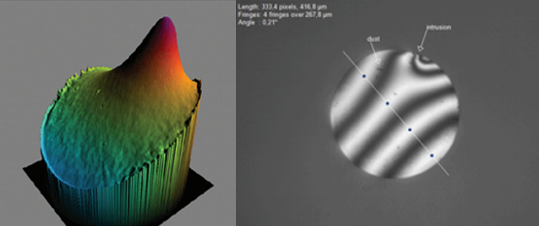

При работе в этом режиме рельеф поверхности восстанавливается по рисунку с интерференционными полосами и графически представляется как трехмерное изображение конца волокна. Поворачивая изображение, регулируя масштаб и контраст, можно тщательно проанализировать качество поверхности и угол скола в разных точках, что обеспечивает более полное понимание и точную интерпретацию данных и процесса скола. Хотя эта возможность всегда важна для анализа скола, она может быть особенно полезна при анализе скола волокон со сложными структурами, например, с сохранением поляризации, или микроструктурированных волокон.

Основные особенности:
  • Высокое разрешение поверхности рельефа

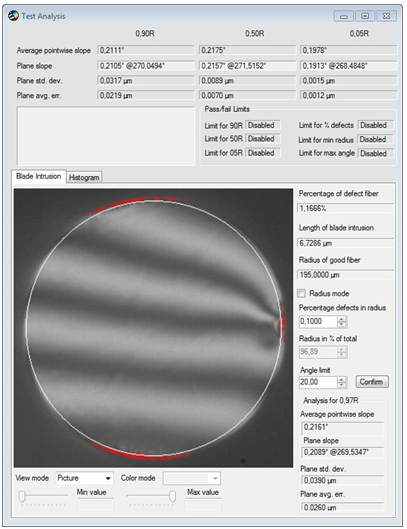

  • 2D и 3D вид: рельефа поверхности и угла скола, камера и управление освещением рельефа поверхности
  • Чрезвычайно точные, независимые от оператора, измерения угла скола и плоскостности поверхности
  • Дополнительная индикация pass/fail угла скола для быстрой работы в производственных условиях


Технические характеристики:

 Параметр  Значение
Диаметр оболочки волокна 125-1200 мкм или 125-2000 мкм (3D HD)
Разрешение камеры 1,07 мкм/пикс или 2592x1944 пикс (3D HD)
Масштаб изображения
1,25 мкм/пикс или 1,07 мкм/пикс (3D HD)
Точность угла скола
0,01 градус


Теперь этот автоматизированный интерферометр доступен для тестирования. Мы ждем Вас в нашей лаборатории! Инженеры команды ЛЛС будут рады провести обучение по работе с CLEAVEMETER 3D™ , а также организовать совместные работы по различным научно - производственным проектам!

В нашей лаборатории Вы также найдете демо-оборудование OZ Optics и волоконно - оптические компоненты LightComm .


Более подробная информация доступна здесь!


АО «ЛЛС» является дистрибьютором компании NYFORS и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
