    АО «ЛЛС» - дистрибьютор компании iXblue Photonics

    АО «ЛЛС» - дистрибьютор компании iXblue Photonics

    12.11.2020
    524
    Поделитеcь новостью:

    iXblue Photonics (Франция)  - глобальная высокотехнологичная компания, специализирующаяся на разработке и производстве оптических модуляторов из ниобата лития, микроволновых усилителей, используемых для управления модуляторами, и готовых эффективных систем модуляции «ModBox» с опциональной интеграцией активных и пассивных оптоэлектронных модулей, управляемых с помощью адаптированного и реконфигурируемого интерфейса. Комплексные и инновационные решения компании iXblue Photonics нашли широкое применение в энергетике, аэрокосмической области, в морских системах, а также в науке о Земле.


    АО «ЛЛС» предлагает  различные решения и разработки от iXblue Photonics:

    Амплитудная оптическая модуляция на 1310 нм

    Серия модуляторов MX1300-LN из ниобата лития (LiNb03) специально разработана для модуляции интенсивности в полном O-диапазоне. Конструкция основана на оптических волноводах и волокнах, оптимизированных на рабочую длину волны 1310 нм. Уникальная технология iXblue обеспечивает низкие вносимые потери и высокую экстинкцию, что идеально подходит для передачи данных как с низкой, так и с высокой скоростью.

    Ключевые особенности:

    • Диапазон длин волн от 1260 нм до 1360 нм
    • Низкое управляющее напряжение
    • Низкие вносимые потери
    • Высокая пропускная способность
    • Отсутствие чирпа

    Области применения:

    • Оптическая скорость передачи до 50 Гбит/с
    • Двоичные форматы NRZ, RZ, DPSK, Duo
    • Испытания и измерения
      Рисунок 1.jpg


    На нашем сайте Вы найдете следующие модели:

    Основные параметры

    MX1300-LN-20

    MX1300-LN-40

    Рабочий диапазон длин волн

    1270 – 1330 нм

    Входная оптическая мощность

    20 дБм

    Полуволновое напряжение@50 кГц

    5 В

    Кристалл

    Ниобат лития (Х – срез)

    Электрооптическая полоса

    25 ГГц

    40 ГГц

    Вносимые потери

    3,5 дБ

    Обратные потери

    -45 дБ

    Коэффициент экстинкции

    22 дБ

    Диапазон рабочих температур

    от 0°C до +70°C

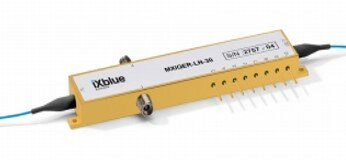

     Амплитудная оптическая модуляция на 1550 нм

    Серии MXAN-LN и MXIQ(ER)-LN – модуляторы Маха – Цендера с низкими вносимыми потерями и нулевым чирпом.

    Модуляторы серии MXAN-LN предназначены для частот модуляции более 30 ГГц. Их X-cut конструкция обеспечивает непревзойденную стабильность в широком диапазоне рабочих условий, а запатентованная конструкция волновода iXblue обеспечивает высокую контрастность.

    Серия оптических модуляторов MXIQ(ER)-LN - это двойные параллельные модуляторы с высокой пропускной способностью. Запатентованная технология iXblue «Magic Junction» (патент № US7,577,322) обеспечивает им непревзойденно низкие вносимые потери, а их конструкция X-cut гарантирует высокую стабильность в широком диапазоне рабочих условий.

    Ключевые особенности:

    • Низкие вносимые потери
    • Высокая пропускная способность
    • Отсутствие чирпа
    • Низкое управляющее напряжение
    • Подавление высокой второй гармоники

    Области применения:

    • Оптическая передача со скоростью до 50 Гбит/с форматов NRZ, RZ, DPSK, Duo Binary
    • Испытания и измерения
    • Аналоговая модуляция
    • Однополосная модуляция
    • Сдвиг частоты
    Рисунок 2.jpg


    Доступные модели:

    Основные параметры

    MXAN-LN-20

    MXAN-LN-40

    MXIQ(ER)-LN-30

    (модель с высоким коэффициентом экстинкции)

    MXIQ-LN-30 - IQ

    Рабочий диапазон длин волн

    1530 – 1625 нм

    1530 – 1580 нм

    Входная оптическая мощность

    20 дБм

    Полуволновое напряжение@50 кГц

    5.5 В 6 В 7 В

    Кристалл

    Ниобат лития (Х – срез)

    Электрооптическая полоса

    25 ГГц

    40 ГГц

    30 ГГц

    30 ГГц

    Вносимые потери

    3,5 дБ

    5 дБ

    Обратные потери

    -45 дБ

    Диапазон рабочих температур

    от 0°C до +70°C


    Модели с высоким коэффициентом экстинкции:

    Основные параметры

    MXER-LN-10

    MXER-LN-20

    Рабочий диапазон длин волн

    1530 – 1625 нм

    Входная оптическая мощность

    20 дБм

    Полуволновое напряжение@50 кГц

    5.5 В

    Кристалл

    Ниобат лития (Х – срез)

    Электрооптическая полоса

    10 ГГц

    20 ГГц

    Вносимые потери

    3,5 дБ

    Обратные потери

    -45 дБ

    Коэффициент экстинкции

    40 дБ

    Диапазон рабочих температур

    от 0°C до +70°C




     Фазовая оптическая модуляция на 1550 нм

    Фазовые модуляторы из ниобата лития (LiNb03) серий MPX-LN и MPZ-LN предназначены для частот модуляции от 10 до 40 ГГц. Технология диффузии титана придают им непревзойденную стабильность в широком диапазоне рабочих условий.  Z-cut конструкция обеспечивает очень широкую полосу пропускания в сочетании с низким напряжением возбуждения.

    Рисунок 3.jpg

    Ключевые особенности:

    • Низкие вносимые потери
    • Высокая пропускная способность
    • Низкое управляющее напряжение
    • Низкая остаточная амплитудная модуляция

    Области применения:

    • Генерация побочных полос
    • Интерферометрическое зондирование
    • Сдвиг / расширение частоты
    • Форматы модуляции PSK (до 50 Гбит / с)


    Основные параметры

    MPZ-LN-10

    MPZ-LN-20

    MPZ-LN-40

    Рабочий диапазон длин волн

    1530 – 1625 нм

    Входная оптическая мощность

    20 дБм

    Полуволновое напряжение@50 кГц 5 В 5.5 В 7 В

    Кристалл

    Ниобат лития (Z – срез)

    Электрооптическая полоса

    12 ГГц

    25 ГГц

    40 ГГц

    Вносимые потери

    2,5 дБ

    Обратные потери

    -45 дБ

    Диапазон рабочих температур

    от 0°C до +70°C



    Контроллеры модуляторов

    iXblue Photonics представляет три семейства контроллеров модуляторов для форматов модуляции NRZ, RZ до 44 Гбит/с, DPSK до 28 Гбит/с и QPSK 22 Гбит/с до 2 x 28 Гбит/с, а также для приложений, где необходима генерация неискаженных оптических импульсов. Драйверы модуляторов поставляются в компактном модуле с разъемами, который согласовывается напрямую с модуляторами фазы и интенсивности iXblue.

    Основные параметры

    DR-AN

    DR-DG

    DR-PL

    Выходное напряжение

    6,3 В

    Мощность насыщения

    20 дБм

    Усиление

    26 дБ

    30 дБ

    Диапазон частот

    50 кГц – 40 ГГц

    Обратные потери

    -10 дБ



    Семейство DR-DG

    Драйверы DR-DG обычно необходимы для усиления электрического сигнала, передаваемого PRBS - генераторами (псевдослучайной последовательности битов) или AWG (генератора сигналов произвольной формы), чтобы достичь оптимальной амплитуды перед подачей его на ВЧ-порт модулятора.

    Рисунок 4.jpg

    Драйверы DR-DG являются ключевыми компонентами для получения высококачественных глазковых диаграмм с высоким отношением сигнал/шум, низким джиттером и быстрым временем нарастания и спада. Они работают от одного источника питания для обеспечения безопасности и простоты использования.


    Ключевые особенности:

    • Выходное напряжение от среднего до высокого
    • Плоский прирост
    • Регулировка усиления и точки пересечения

    Применение:

    • Оптические модуляторы LiNbO3 / InP / GaAs
    • Форматы модуляции NRZ, DSPK, RZ
    • Тесты и измерения

    Семейство DR-AN

    Драйверы DR-AN демонстрируют плоские кривые групповой задержки и усиления с уменьшенной пульсацией по всей полосе пропускания. Они работают от одного источника питания для безопасности и простоты использования, они предлагают контроль усиления и DR-AN характеризуются низким коэффициентом шума и линейной передаточной функцией.

    Рисунок 5.jpg


    Ключевые особенности:

    • Выходное напряжение от среднего до высокого
    • Низкий коэффициент шума
    • Линейный усилитель
    • Низкая вариация групповой задержки

    Применение:

    • Оптические модуляторы LiNbO3 / InP / GaAs
    • Тесты и измерения
    • OFDM, RoF
    • Линейное усиление
    • Исследования и разработки

    Семейство DR-PL

    DR-PL - это широкополосные радиочастотные усилители, оптимизированные для заданной частоты повторения (FRR) и ширины импульса (PW). Они вмещают последовательности импульсов с FRR до ГГц и PW до 50 пс. Они работают от источника питания с одним напряжением для простоты и безопасности использования и оснащены регулятором выходного напряжения для максимальной гибкости. Дополнительный радиатор предлагается в качестве дополнительного оборудования.

    Рисунок 6.jpg


    Ключевые особенности:

    • Среднее выходное напряжение
    • От короткой до длинной ширины импульса
    • От одного импульса до высокой частоты повторения

    Применение:

    • Оптические модуляторы LiNbO3 / InP / GaAs
    • Генерация импульса
    • Сбор импульсов
    • Формирование импульса
    • Спектроскопия
    • ЛИДАРы

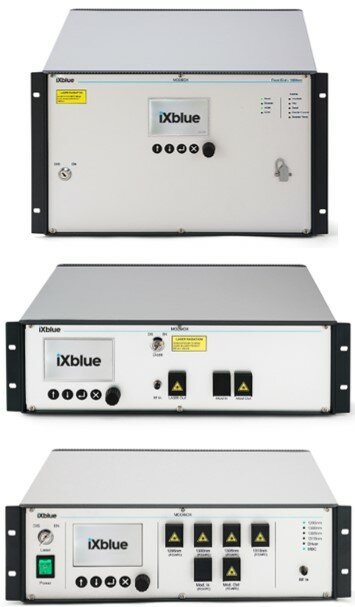

    Готовые решения ModBox

    Системы ModBox представляют собой семейство оптических передатчиков и модулей внешней модуляции под ключ для цифровой и аналоговой передачи, импульсной и других специфических приложений. Модули ModBox могут быть адаптированы к конкретным потребностям, чтобы предоставить системным инженерам надежную работу и возможности высокоскоростной модуляции, а также уверенность в том, что оборудование готово к подключению.

    iXblue Photonics предлагает следующие решения:


    • Анализатор динамического коэффициента экстинкции
    • Расширитель спектра
    • Оптический датчик импульсов
    • Формирователь импульсов
    • Генератор оптических импульсов
    • Аналоговый оптический передатчик
    • Эталонный передатчик - QPSK-QAM-OFDM
    • Эталонный преобразователь - ВАЦ
    • Эталонный передатчик - PAM4
    • Эталонный передатчик – NRZ
    • Индивидуальный оптический передатчик под заказ


    Рисунок 7.jpg

    Применение:

    • Тест системы трансмиссии
    • Характеристики компонентов
    • Производственный тест
    • Научно-исследовательские лаборатории

    Эталонные передатчики генерируют потоки оптических данных превосходного качества. Передатчики создают четкие глазковые диаграммы с высоким отношением сигнал / шум и коротким временем нарастания и спада. Они могут обеспечить гибкость настройки коэффициента ослабления для вертикального закрытия глаза.



    АО «ЛЛС» является дистрибьютором компании iXblue Photonics и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию о товаре и доставке вы можете, обратившись в нашу компанию по номеру телефона +7 (812) 612-99-82 или по электронной почте info@lenlasers.ru
