Решения по передаче ВЧ/СВЧ сигналов с помощью внешней модуляции

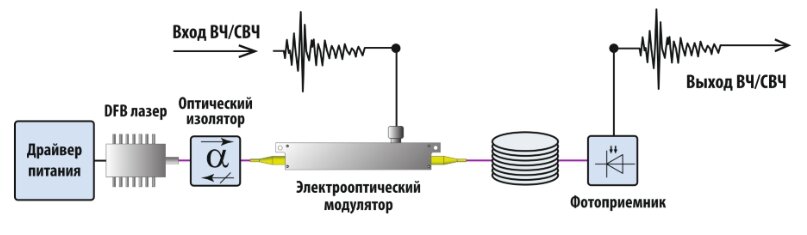

Наиболее высокопроизводительным вариантом Э/О преобразования в аналоговых трактах трансляции сигналов является вариант с использованием внешнего электрооптического модулятора Маха-Цендера на основе ниобата лития (LiNbO3). Разделение источника оптической несущей (в качестве которого чаще всего выступает лазерный диод с распределенной обратной связью (DFB)) и элемента электрооптического преобразования (модулятор Маха-Цендера (ММЦ)) позволяет отдельно оптимизировать параметры каждого из этих узлов.
При использовании оптимизированных узлов передачи сигнала вместе с высоколинейным элементом О/Э преобразования (СВЧ-фотоприемник) достигается преимущество по важным параметрам радиофотонных систем:
⦿ Полоса частот;
⦿ Дисперсионно-дистанционный фактор;
⦿ Коэффициент передачи;
⦿ Нелинейные искажения первого, второго и третьего порядков.
Электрооптические модуляторы
Электрооптический модулятор – «сердце» системы, и от его выбора во многом зависят характеристики тракта трансляции сигналов.
На что обращать внимание при выборе электрооптического модулятора для задач радиофотоники?
В первую очередь это:
⦿ Диапазон частот;
⦿ Линейность;
⦿ Полуволновое напряжение;
⦿ Вносимые потери;
⦿ Коэффициент экстинкции;
⦿ Рабочий температурный диапазон.
Обратите внимание на дополнительные опции:
⦿ Тип выходного волокна (одномодовое или с сохранением поляризации);
⦿ Встроенный поляризатор (на вход модулятора обязательно должно подаваться поляризованное излучение);
⦿ Встроенный фотодиод (для мониторинга и контроля рабочей точки).
Подходящие решения
Подходящие решения на 1550 нм 20 ГГц:
 |

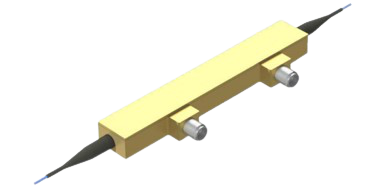

Амплитудный модулятор российского производства AM-20 |
Полоса частот: 20 ГГц |
IL < 5 дБ Vpi < 6 В |
Коэффициент экстинкции: <20 дБ |
 |

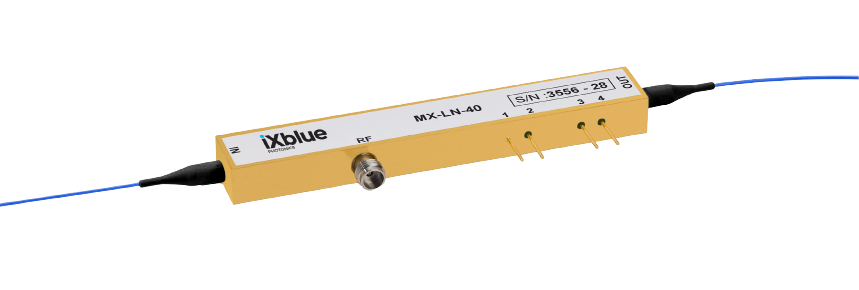

Аналоговый модулятор интенсивности MXAN-LN-20 |
Полоса частот: 25 ГГц |
IL < 4.5 дБ Vpi < 5.5 В |
Коэффициент экстинкции: <25 дБ |
 |

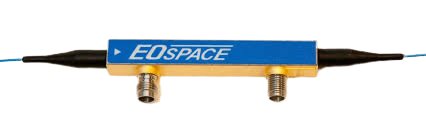

Аналоговый модулятор интенсивности с низкими потерями и полуволновым напряжением AX-0MSS-20-LV-UL |
Полоса частот: 20 ГГц |
IL < 3 дБ Vpi < 4 В |
Коэффициент экстинкции: <20 дБ |
|
|
Аналоговый модулятор интенсивности с высоким коэффициентом экстинкции MXER-LN-20 |
Полоса частот: 20 ГГц |
IL < 5 дБ Vpi < 6 В |
Коэффициент экстинкции: <30 дБ <35 дБ <40 дБ |
Фотоприемники и оптоэлектронные преобразователи
Элемент обратного преобразования оптического сигнала в электрический (О/Э преобразование) – не менее важная часть системы, от которой напрямую зависит динамический диапазон и производительность линии передачи. Для этой задачи чаще всего используют PIN фотодиоды на базе InGaAs, оснащенные РЧ-выходом.
На что обращать внимание при выборе фотоприемников для передачи аналоговых сигналов?
В первую очередь это:
⦿ Диапазон частот;
⦿ Линейность;
⦿ Чувствительность;
⦿ Темновой ток;
⦿ Мощность насыщения;
⦿ Наличие встроенного усиления.
Подходящие решения
Подходящие решения на 1550 нм 20 ГГц:
 |

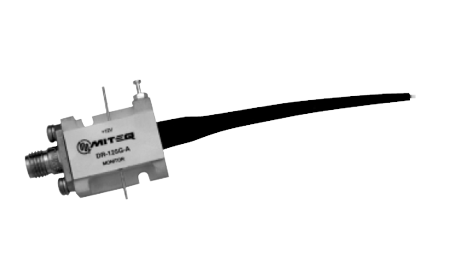

OEM-фотоприемник на 20 ГГц с усилителем |
Полоса частот: 0,1 - 20 ГГц |
Чувствительность: 0,9 – 0,97 A/Вт |
Мощность насыщения: 5 дБм |
 |

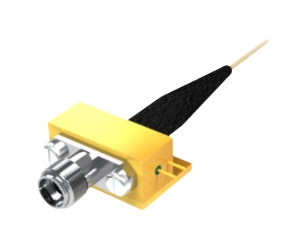

OEM-фотоприемник на 20 ГГц |
Полоса частот: 26 ГГц |
Чувствительность: 0,9 A/Вт |
Рабочее напряжение: 2,5 В |
|
|
OEM-фотоприемник на 20 ГГц повышенной мощности |
Полоса частот: 22 ГГц |
Чувствительность: 0,5 A/Вт |
Входная оптическая мощность: +20 дБм |

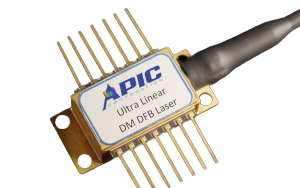

Лазерные диоды
Основным типом лазеров, применяемых для генерации оптической несущей – это лазерные диоды с распределенной обратной связью (DFB лазерные диоды).
На что обращать внимание при выборе диодов для передачи с помощью внешних модуляторов?
В первую очередь это:
⦿ Стабильный непрерывный (CW) режим работы;
⦿ Высокая мощность;
⦿ Низкий RIN;
⦿ Вывод в волокно с сохранением поляризации.
Подходящие решения
 |
Лазерный DWDM диод |
Мощность: 10 мВт |
RIN -155 Дб/Гц | PM выход FC/APC |
 |
Лазерный DWDM диод c низким RIN |
Мощность: 40 мВт |
RIN -160 Дб/Гц | PM выход FC/APC |
 |
Высокомощный малошумящий лазерный DWDM диод |
Мощность: 100 мВт |
RIN -165 Дб/Гц | PM выход FC/APC |
