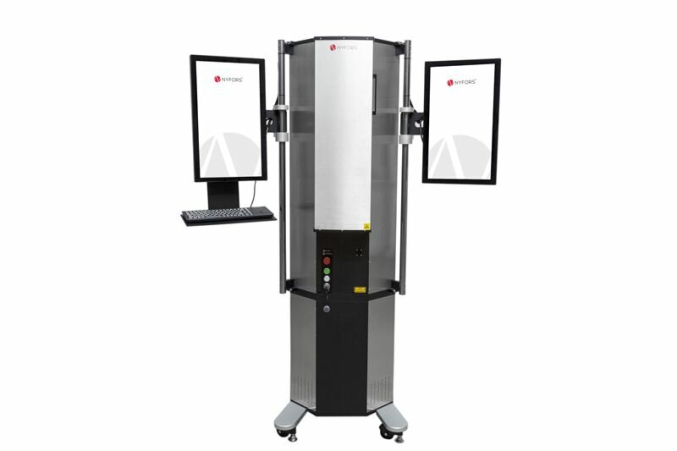

SMARTSPLICERTM - это передовая система лазерной сварки и обработки стекла, предназначенная для производства различных высокомощных и чувствительных волоконно-оптических компонентов. Он оснащен мощным и чистым лазерным источником излучения для нагревания, который позволяет не загрязнять и локализовать плавление и формирование стекла с минимальными требованиями к техническому обслуживанию и не требует расходных материалов, таких как технологический газ, нити или электроды.
Прецизионная оптика для формирования луча на основе запатентованной технологии Axicon SplicingTM преобразует пучок CO2-лазера в пучок кольцевого типа, который охватывает геометрию обрабатываемого волокна или оптического компонента. Таким образом, оптическая мощность распределяется симметрично и равномерно в определенной области обработки.
Диаметр лазерного пучка контролируется с помощью программного обеспечения, а также других важных параметров процесса. Это делает SMARTSPLICERTM простым в настройке и оптимизации для различных диаметров волокна и операций по обработке стекла. К ним относятся сращивание одно- и многомодовых волокон, фотонно-кристаллических волокон, сращивание волокон с кварцевым блоком (End Cap), тейпирование и изготовление мощных волоконных лазерных компонентов, таких как адаптеры поля моды и объединители накачки.
Высокостабильная система перемещения и выравнивания волокон, а также точная оптика и механика обеспечивают постоянство и воспроизводимость результатов и дают пользователю возможность выполнять самые сложные операции по обработке стекла.
Система может работать в горизонтальной или вертикальной ориентации. В вертикальной ориентации сила тяжести облегчает такие процессы, как сужение/тейпирование и линзирование. Держатели инструмента Intelli-Gent позволяют настраивать станок под конкретные задачи пользователя.
Оптическая система SMARTSPLICERTM была разработана Fraunhofer IOF из Йены, Германия. Сотрудничество с ведущим научно-исследовательским институтом, обладающим обширным опытом в области оптики и точной механики, позволило осуществить промышленную реализацию методов сварки и обработки стекла, которые находятся на пике прогресса технологий.
Особенности:
- Запатентованная технология формирования оптического пучка Axicon SplicingTM для равномерного и высокоточного распределения мощности кольцевого лазерного пучка
- Для оболочек диаметром до 2,5 мм
- Не требует расходных материалов
- Работа в вертикальной для Gravity SplicingTM или горизонтальной ориентации
- Удобный дизайн с интеллектуальными держателями инструментов
АО «ЛЛС» является дистрибьютором компании NYFORS на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Нагреватель
|
Кольцевой лазерный пучок СО2 |
Класс безопасности лазера
|
Лазерная система класса 4, Дополнительное обновление до класса 1 |
Формирование лазерного луча
|
Фокус и диаметр напрямую контролируются оператором |
Управление лазерным лучом
|
Высокая стабильность мощности, По запросу: оснащение системой обратной связи |
Диаметр волокна
|
80 - 2500 мкм |
Тип. потери при сращивании
|
< 0.1 дБ |
Тип. прочность сращивания
|
Как у используемого материала |
Камеры
|
Две боковые камеры для выравнивания процессов, Поле зрения: 2,68 мм по горизонтали и 3,56 мм по вертикали, По запросу: камера нижнего обзора для выравнивания торцевой крышки, По запросу: камера заднего вида для выравнивания PM и PCF волокон |
Возможности измерения
|
Измерение процессов и конечного компонента с помощью камер, Датчики силы для управления процессом, По запросу: дополнительное измерительное оборудование |
Держатели инструментов
|
Держатели для волокон NYFORS (по запросу), Держатели End-Cap (по запросу), Вращатели для волокон PM или PCF (по запросу) |
Разрешение по X/Y
|
0,02 мкм |
Диапазон перемещения по Z
|
180+ мм |
Разрешение по Z
|
0,4 мкм (0,025 мкм по запросу) |
Максимальный диапазон тейпирования
|
1:10 |
Скорость тейпирование
|
Тип. 2 мм/с |
Управление устройством
|
Встроенный компьютер и специализированное ПО, USB соединение, По запросу: сеть Интернет, По запросу: PCI-express карты |
Потребляемая мощность
|
100 - 240 В AC |
Применение
Сращивание волокон и обработка стекла
Примеры:

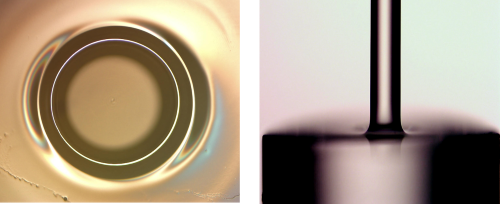

Сращивание волокна с кварцевым блоком (End Cap)

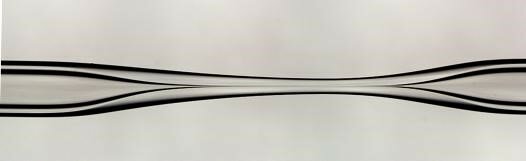

Тейпирование, обработка стекла. На фотографии изображен конусообразный капилляр со срощенным центром. Конусность капилляров важна для изготовления волоконных сборок и различных волоконных объединителей.
