SNR и BER в волоконно-оптических системах: как оценить качество оптического сигнала

Высокоскоростные оптические сети давно стали стандартом для дата-центров, магистральных линий связи и современных телекоммуникационных систем. Однако даже самое качественное оборудование не гарантирует безошибочную передачу данных. На качество сигнала влияют десятки факторов: шум фотоприемника, нестабильность лазера, дисперсия оптического волокна, джиттер, температурные изменения и даже характеристики измерительного оборудования.
Именно поэтому при проектировании и диагностике оптических линий инженеры в первую очередь обращают внимание на два ключевых показателя: SNR (Signal-to-Noise Ratio) и BER (Bit Error Rate). Первый характеризует соотношение полезного сигнала и шума, а второй показывает, насколько надежно система передает цифровые данные.
Несмотря на тесную взаимосвязь, эти параметры описывают разные аспекты качества канала. Высокий уровень SNR обычно приводит к снижению BER, однако это правило работает далеко не всегда. Например, ухудшение временных характеристик сигнала или сильный джиттер способны значительно увеличить количество ошибок даже при хорошем отношении сигнал/шум.

В этой статье разберем, какие виды шумов встречаются в оптических системах, как они влияют на SNR и BER, а также какие измерительные приборы используются для оценки качества высокоскоростных линий связи.

Что такое SNR?

SNR (Signal-to-Noise Ratio) или отношение сигнал/шум показывает, насколько полезный сигнал превышает уровень шумов, присутствующих в системе.

Проще говоря, представьте разговор в шумном помещении. Если собеседник говорит значительно громче окружающего шума, вы без труда понимаете каждое слово. Но если уровень шума становится сопоставимым с громкостью речи, часть информации теряется. В оптических линиях происходит аналогичная ситуация: фотоприемник должен уверенно различать логические «0» и «1», несмотря на наличие различных помех.

SNR можно выразить как отношение мощности сигнала к мощности шума:

Чаще всего значение указывается в децибелах:

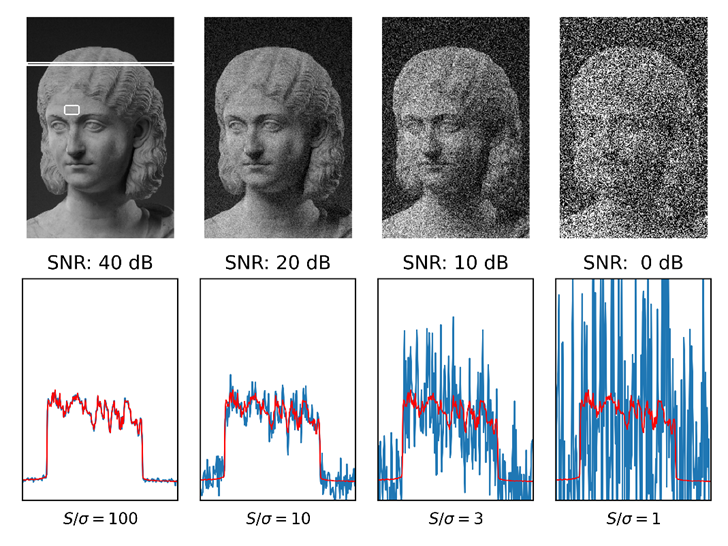

Рис. 1 Фотография в оттенках серого с разными отношениями сигнал/шум (SNR). Значения SNR приведены для прямоугольной области лба. Графики внизу показывают интенсивность сигнала в указанной строке изображения (красный: исходный сигнал, синий: с шумом).

Для понимания масштаба достаточно нескольких примеров.

Следует понимать, что универсального минимального значения SNR не существует. Для современных интерфейсов 100G, 400G и особенно PAM4 требования значительно строже, чем для традиционных NRZ-систем.

Откуда берется шум в оптической системе?

Любая реальная линия связи содержит источники шума. Полностью избавиться от них невозможно, поэтому задача инженера заключается в минимизации их влияния.

Наибольшее влияние оказывают три типа шумов.

Тепловой шум

Тепловой шум, также известный как шум Джонсона-Найквиста, возникает вследствие хаотического движения электронов внутри любого проводника.
Даже если через усилитель или резистор не проходит полезный сигнал, электроны продолжают двигаться из-за температуры окружающей среды, создавая случайные электрические колебания. Особенность теплового шума заключается в том, что он присутствует всегда.

Дробовой шум

Если тепловой шум связан с электроникой, то дробовой шум возникает уже на этапе преобразования света в электрический сигнал. Фотоны поступают на фотодиод не непрерывным потоком, а случайным образом. Даже при стабильной мощности лазера количество фотонов, пришедших за одинаковые промежутки времени, слегка отличается. Эта статистическая природа света создает дополнительные случайные колебания фототока.

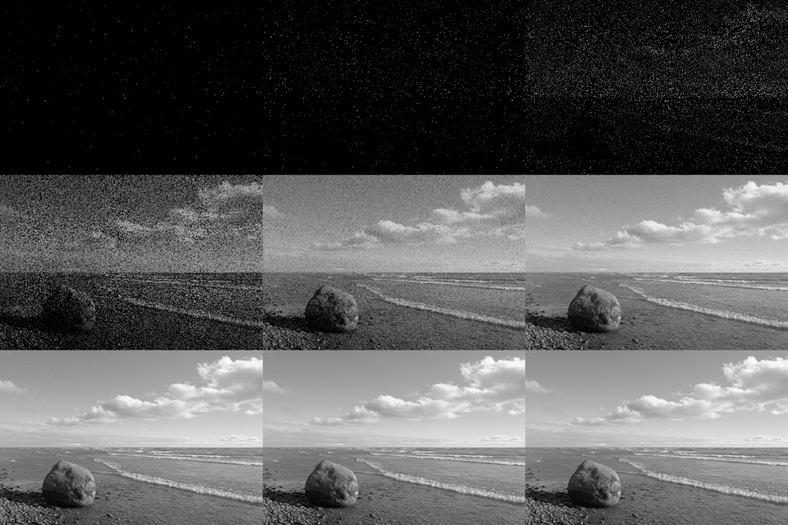

Рис. 2 Моделирование фотонного шума. Количество фотонов на пиксель увеличивается слева направо и от верхнего ряда к нижнему.

Интересно, что при увеличении мощности оптического сигнала дробовой шум тоже возрастает. Поэтому бесконечно повышать мощность лазера в попытке улучшить качество передачи бессмысленно.

Относительный шум интенсивности

Еще одним источником ошибок становится сам лазерный передатчик. Даже качественный лазер никогда не излучает абсолютно постоянную мощность. Незначительные колебания выходной интенсивности называют Relative Intensity Noise (RIN). Для коротких соединений влияние RIN обычно невелико. Однако в системах DWDM, когерентной связи и при использовании оптических усилителей этот фактор начинает играть гораздо более заметную роль. При использовании лазеров низкого качества RIN способен стать одной из основных причин ухудшения BER.

Почему высокий SNR не всегда означает низкий BER?

На первый взгляд кажется очевидным: чем выше отношение сигнал/шум, тем меньше ошибок. На практике все немного сложнее. Представим две системы. В первой уровень шума действительно высокий. Глазковая диаграмма постепенно закрывается, приемник начинает путать логические уровни, и BER быстро растет. Во второй системе шум практически отсутствует, однако передатчик имеет сильный джиттер. Импульсы начинают смещаться относительно тактового сигнала, из-за чего приемник считывает данные в неправильный момент времени.

В результате BER увеличивается, несмотря на отличный SNR. Именно поэтому современные лаборатории практически никогда не ограничиваются измерением только отношения сигнал/шум.

BER: главный показатель качества цифровой линии

Если SNR показывает, насколько "чистым" является сигнал, то BER (Bit Error Rate) отвечает на более практичный вопрос: сколько битов система передает с ошибками.
BER определяется как отношение количества ошибочно принятых битов к общему числу переданных:

Например, если из одного миллиарда переданных битов приемник неправильно распознал всего один бит, BER составит:

BER = 1 × 10⁻⁹

На первый взгляд одна ошибка на миллиард кажется незначительной. Однако современные интерфейсы работают со скоростями 400 или даже 800 Гбит/с. При таких скоростях даже столь малый BER означает тысячи ошибочных битов за короткий промежуток времени. Именно поэтому для высокоскоростных сетей применяются механизмы FEC (Forward Error Correction), позволяющие автоматически обнаруживать и исправлять часть ошибок без повторной передачи данных.

Как BER связан с глазковой диаграммой

Одним из самых наглядных способов оценить качество цифрового сигнала является глазковая диаграмма (Eye Diagram). Ее получают, многократно накладывая друг на друга передаваемые импульсы. В результате формируется изображение, напоминающее человеческий глаз.

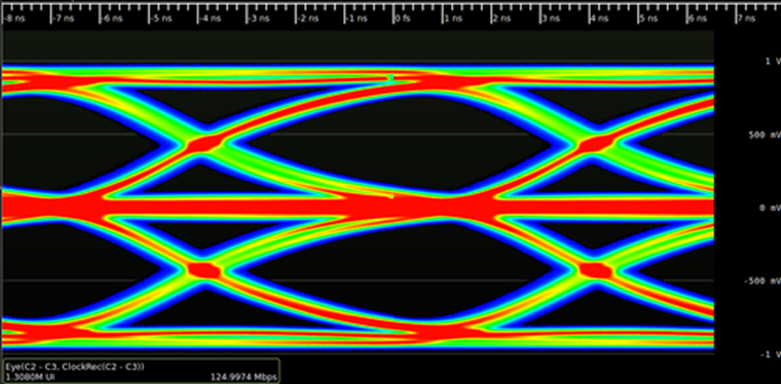

Рис. 3 Глазковая диаграмма сигнала MLT-3 со скоростью 125 Мбит/с

• увеличение уровня шумов;
• рост джиттера;
• межсимвольная интерференция (ISI);
• недостаточная полоса пропускания компонентов;
• дисперсия в оптическом волокне.

Чем меньше становится вертикальное и горизонтальное раскрытие «глаза», тем выше вероятность ошибки при принятии очередного бита. Именно поэтому современные BER-тестеры часто работают совместно с высокоскоростными осциллографами. BER показывает, что ошибки уже появились, а глазковая диаграмма помогает понять, почему это произошло.

Почему BER растет с увеличением скорости передачи

Еще десять лет назад интерфейсы 10G считались высокоскоростными. Сегодня промышленным стандартом стали 100G и 400G, а оборудование для 800G постепенно переходит из лабораторий в коммерческие сети. С ростом скорости передачи инженеры сталкиваются сразу с несколькими проблемами.
Во-первых, уменьшается длительность одного бита. Если в системе 10 Гбит/с бит длится около 100 пс, то при 100 Гбит/с это уже примерно 10 пс. Любое временное отклонение начинает играть значительно большую роль.
Во-вторых, приходится использовать приемники с более широкой полосой пропускания. Это неизбежно увеличивает уровень теплового шума.

Практический пример

• качественное одномодовое волокно;
• новые коннекторы;
• минимальные отражения;
• стабильный лазер.

Результаты измерений:

• BER < 10⁻¹²;
• широко открытая глазковая диаграмма;
• небольшой джиттер.

Теперь рассмотрим вторую линию.
Оптическая мощность практически такая же, однако:

• несколько старых патч-кордов;
• загрязненные ферулы;
• большое количество соединений;
• повышенная температура оборудования.

В результате BER возрастает на несколько порядков, хотя измеренная мощность практически не изменилась.
Этот пример показывает, что контроль только уровня оптической мощности не позволяет объективно оценить качество канала. Именно поэтому при приемке современных линий все чаще выполняют комплексное тестирование: измеряют оптические потери, BER, анализируют глазковую диаграмму и оценивают джиттер.

Как уменьшить BER

Универсального способа снизить BER не существует. Обычно требуется комплексная оптимизация всей линии передачи.
На практике наиболее эффективны следующие меры.

Использование качественных компонентов

Низкокачественные патч-корды, загрязненные коннекторы и дешевые SFP/QSFP-модули становятся причиной дополнительных отражений и нестабильности сигнала.
Даже одна плохо очищенная ферула может значительно ухудшить параметры линии.

Минимизация количества соединений

Каждый дополнительный адаптер, сварка или разъем вносит собственные потери и отражения.
При проектировании магистральных линий стараются использовать минимальное количество соединений между передатчиком и приемником.

• Pre-FEC BER;
• Post-FEC BER.

Заключение

SNR и BER – это два взаимодополняющих показателя, которые нельзя рассматривать изолированно. Высокое отношение сигнал/шум создает предпосылки для надежной передачи, но не гарантирует низкий уровень ошибок: джиттер, межсимвольная интерференция и дисперсия способны свести на нет преимущества даже очень «чистого» сигнала. Именно поэтому современная диагностика высокоскоростных оптических линий строится на комплексном анализе – измерении BER (Pre-FEC и Post-FEC), оценке глазковой диаграммы, контроле джиттера и оптического бюджета.

При переходе с 10G на 100G, 400G и 800G критерии качества канала становятся ещё более строгими: время передачи бита становится короче, тепловой шум становится выше, воздействие пассивных устройств становится сильнее. В таких условиях использование высококачественных компонентов и соблюдение оптического бюджета становится критически важным для нормальной работы.

Ростовцев Никита

Ведущий инженер по контрольно-измерительному оборудованию
