BER-тестеры: как выбрать решение для конкретной задачи
В предыдущей статье «SNR и BER в волоконно-оптических системах: как оценить качество оптического сигнала» мы разобрали, как отношение сигнал/шум, джиттер, дисперсия и другие факторы влияют на вероятность битовых ошибок. Теперь подробнее рассмотрим приборы, с помощью которых BER измеряют на практике, и сравним решения для лабораторных исследований, производственного тестирования и эксплуатации сетей.
Измерение Bit Error Rate (BER) является обязательным этапом при разработке, производстве и эксплуатации современных высокоскоростных систем передачи данных. Для этого используются специализированные BER-тестеры (Bit Error Rate Tester, BERT), которые генерируют тестовые последовательности, передают их по исследуемому каналу и сравнивают принятые данные с исходными. Любое несовпадение фиксируется как ошибка, на основе чего рассчитывается значение BER.
Современные BER-тестеры способны не только измерять количество ошибок, но и выполнять анализ джиттера, строить глазковые диаграммы, работать с форматами модуляции NRZ и PAM4, а также автоматически проводить испытания в соответствии с требованиями международных стандартов. Однако разные производители делают акцент на различных сценариях применения: одни ориентированы на исследования и разработку, другие – на производственное тестирование или полевые измерения.
Ниже рассмотрены наиболее популярные решения, используемые в лабораториях, центрах разработки и на производственных площадках.

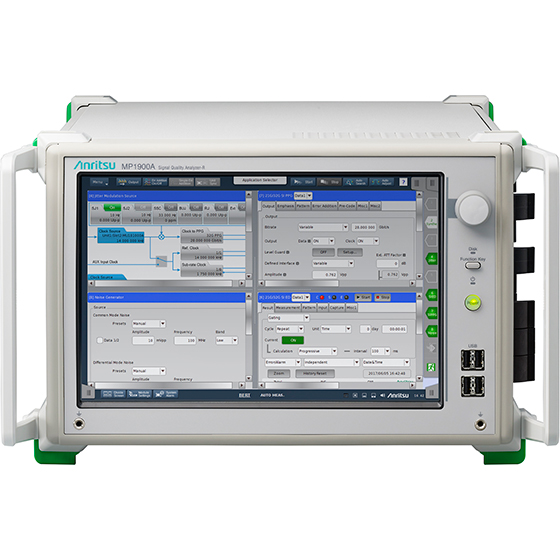

Серия MP1900A Signal Quality Analyzer предназначена для разработки и квалификации высокоскоростных цифровых интерфейсов. Прибор сочетает функции генератора тестовых последовательностей и анализатора ошибок, а также предоставляет развитые средства анализа качества сигнала.
Основные возможности:
- поддержка NRZ и PAM4;
- тестирование интерфейсов до 64–120 Гбод (в зависимости от конфигурации);
- генерация PRBS-последовательностей различных типов;
- анализ джиттера и чувствительности приемника;
- автоматическое тестирование в соответствии со стандартами Ethernet, PCI Express, USB, CXL и другими.
MP1900A особенно хорошо подходит для испытаний оборудования на соответствие отраслевым спецификациям. Его часто используют производители сетевого оборудования, оптических модулей и компонентов высокоскоростных интерфейсов.

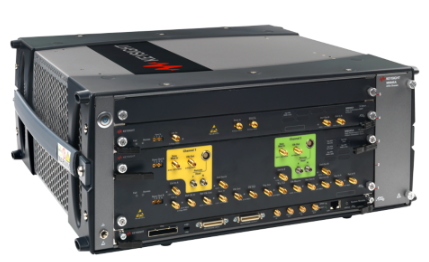

Keysight M8040A / M8045A / M8050A
BER-тестеры Keysight широко применяются при разработке современных интерфейсов 100G, 400G и 800G, где особое значение имеют качество формирования сигнала и точность анализа ошибок.
Среди ключевых возможностей:
- генерация высококачественных NRZ- и PAM4-сигналов;
- минимальный собственный джиттер генератора;
- расширенный анализ BER и временных характеристик;
- интеграция с высокоскоростными осциллографами Keysight;
- автоматизация измерений с использованием платформы PathWave.
Эти системы ориентированы прежде всего на исследовательские лаборатории и центры разработки, где требуется детальный анализ поведения высокоскоростных цифровых интерфейсов.

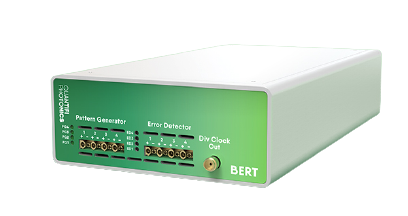

В отличие от большинства производителей, Quantifi Photonics предлагает модульные BER-тестеры, выполненные в формате PXI. Такой подход позволяет строить масштабируемые автоматизированные измерительные комплексы.

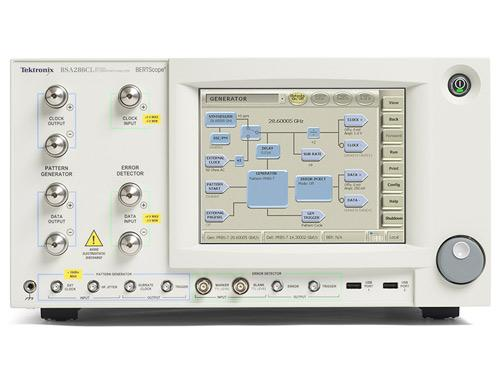

Tektronix BERTScope
Серия BERTScope компании Tektronix сочетает возможности BER-тестера с расширенными средствами анализа качества цифрового сигнала. Эти приборы хорошо известны благодаря инструментам исследования глазковой диаграммы и временных характеристик.
Основные возможности:
- измерение BER для высокоскоростных цифровых интерфейсов;
- анализ глазковой диаграммы;
- детальный анализ детерминированного и случайного джиттера;
- оценка запаса по качеству сигнала;
- моделирование влияния различных видов помех на передачу данных.
BERTScope особенно полезен в ситуациях, когда необходимо определить не только факт появления ошибок, но и установить их причину. Именно поэтому подобные системы широко используются при разработке новых электронных и оптических устройств.

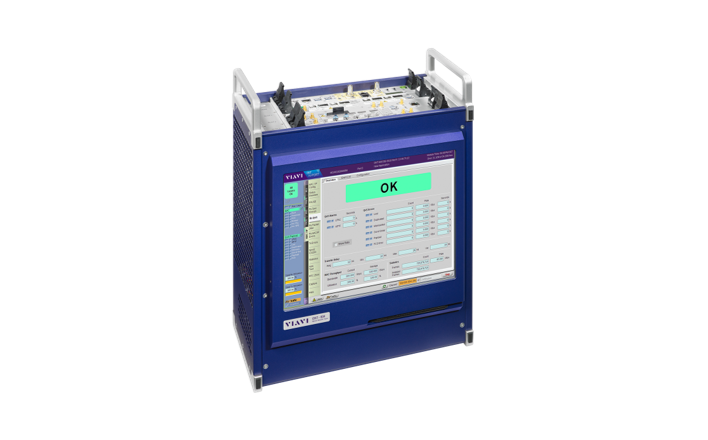

Viavi ONT Series
Линейка ONT компании Viavi ориентирована на тестирование транспортных и оптических сетей при их строительстве, модернизации и эксплуатации.
В отличие от классических лабораторных BER-тестеров, ONT представляет собой комплексную платформу для проверки сетевых интерфейсов и сервисов.
Основные возможности:
- измерение BER в транспортных сетях Ethernet, OTN и Fibre Channel;
- тестирование оборудования 100G, 400G и более высоких скоростей;
- проверка качества каналов при вводе в эксплуатацию;
- встроенные сценарии автоматического тестирования;
- портативные исполнения для работы в полевых условиях.
Решения Viavi чаще всего используют операторы связи, сервисные организации и специалисты, выполняющие приемо-сдаточные испытания или диагностику уже работающих сетей.
Сравнение популярных BER-тестеров
|
Производитель |
Основная специализация |
Преимущества |
Типичные области применения |
|
Anritsu |
Квалификация высокоскоростных интерфейсов |
Проверка соответствия стандартам, анализ джиттера, поддержка PAM4 |
Разработка сетевого оборудования, испытательные лаборатории |
|
Keysight |
Исследования и разработка |
Высокая точность генерации сигналов, глубокий анализ BER и джиттера |
R&D, разработка трансиверов, интерфейсов 400G/800G |
|
Quantifi Photonics |
Автоматизированное тестирование |
PXI-архитектура, масштабируемость, интеграция с фотонными измерительными модулями |
Производственные стенды, тестирование трансиверов |
|
Tektronix |
Анализ качества цифрового сигнала |
Подробный анализ Eye Diagram и джиттера |
Отладка электронных и оптических устройств |
|
Viavi |
Эксплуатация и тестирование сетей |
Комплексная проверка транспортных интерфейсов, портативные решения |
Полевые измерения, ввод сетей в эксплуатацию |
Какой BER-тестер выбрать?
Выбор прибора зависит прежде всего от задач, которые необходимо решать.
- Для разработки новых высокоскоростных устройств оптимальным выбором будут Keysight и Anritsu, предлагающие широкие возможности анализа сигнала, поддержки современных стандартов и автоматизации испытаний.
- Для массового тестирования оптических модулей и трансиверов наиболее удобны модульные PXI-системы Quantifi Photonics, которые легко интегрируются в автоматизированные производственные линии.
- Если основная задача – исследование причин появления ошибок, включая анализ глазковой диаграммы, временных характеристик и различных видов джиттера, стоит обратить внимание на решения Tektronix BERTScope.
- Для диагностики, приемо-сдаточных испытаний и эксплуатации транспортных сетей наиболее практичными являются платформы Viavi ONT, сочетающие функции BER-тестера с комплексным анализом сетевых интерфейсов.
Независимо от производителя, современные BER-тестеры стали значительно более функциональными, чем несколько лет назад. Сегодня они позволяют не только измерить вероятность ошибок, но и получить детальную информацию о причинах их возникновения, что делает их незаменимым инструментом при разработке, производстве и эксплуатации высокоскоростных волоконно-оптических систем.
Заключение
Надежность современной волоконно-оптической системы определяется не только уровнем принимаемой мощности, но и качеством сигнала на физическом уровне. Именно поэтому инженеры анализируют сразу несколько параметров: SNR, BER, джиттер, глазковую диаграмму и характеристики приемного тракта.
Высокий SNR снижает вероятность ошибок, однако не гарантирует безупречную передачу данных. На BER также влияют временные искажения, дисперсия, качество компонентов и стабильность работы передатчика. Поэтому комплексное тестирование остается обязательным этапом как при разработке оборудования, так и при вводе линий связи в эксплуатацию.
Современные BER-тестеры позволяют не только определить количество ошибок, но и выявить их причину. В сочетании с анализом глазковой диаграммы и измерением джиттера они помогают оценить реальное качество канала и своевременно обнаружить проблемы, которые могут проявиться только при работе на скоростях 100G, 400G и выше.
