    Управление перемещением

    Оптомеханика для лазерного скрайбирования

    Каталог
    Описание
    Компоненты

    Лазерное скрайбирование (Laser Scribing) – это метод микрообработки материалов, в котором в качестве источника излучения используются лазеры. Традиционно обрабатываются: медь, керамика, кремний, сапфир. Метод лазерного скрайбирования в отличии от механического скрайбирования обладает рядом преимуществ. Лазерное скрайбирование - это бесконтактный процесс, появление трещин и микроцарапин на образцах минимально, за счет использование лазера в качестве источника воздействия улучшается качество разреза, что позволяет повысить производительность и качество готовых изделий.


    Упрощенная система лазерного скрайбирования состоит из следующих компонентов:

    • Лазерный источник
    • Система позиционирования образца
    • Расширитель пучка
    • Зеркала
    • Фокусирующая оптика (объектив)

    Схема_лазерное скрайбирование_ЛЛС.png


    Лазеры
    Система позиционирования
    Расширитель пучка
    Оптика
    + Еще 1

    Лазеры

    Лазер является ключевым элементом системы лазерного скрайбирования. Как правило, в подобных системах используются ультрафиолетовые лазеры (УФ). Вы можете ознакомиться с лазерами на нашем сайте.

    Система позиционирования

    Для лазерного скрайбирования важно использовать высокоточную систему позиционирования образца, потому что необходимо, чтобы в момент подачи лазерного импульса образец, установленный на систему позиционирования, оказался в нужном месте в нужное время. Важно обращать внимание на такие параметры, как: точность, повторяемость и двусторонняя повторяемость.

    Для решения задач позиционирования идеально подходят позиционеры производителя Standa.
    Standa может предложить позиционеры на серво-приводе, которые существенно отличаются от позиционеров построенных на шаговых двигателях:

    • точностью и повторяемостью;
    • отсутствием люфта и модульной системой построения;
    • низким трением и высокой динамикой;
    • ускорением и скоростью;
    • надежностью и высокой стабильностью.

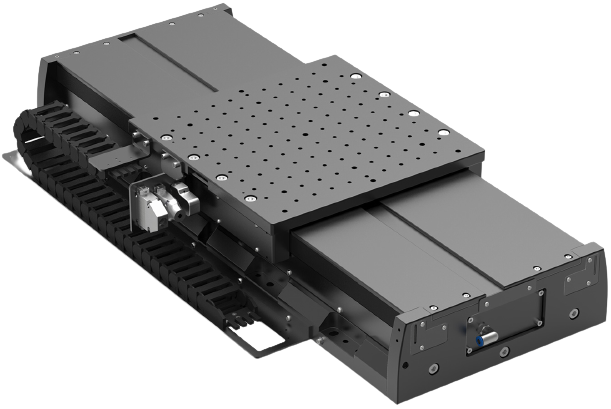

    Линейный транслятор 8MTL120XY
    Диапазон перемещения XY 120x120 мм Точность ±0.5 мкм Двусторонняя повторяемость ±0.10 мкм Нагрузка до 30 кг
    Линейный транслятор 8MTL1301-170
    Диапазон перемещения 170 мм Точность ±1 мкм Двусторонняя повторяемость ±0.15 мкм Нагрузка до 30 кг
    Линейный транслятор 8MTL165-300
    Диапазон перемещения 300 мм Точность ±1 мкм Двусторонняя повторяемость ±0.5 мкм Нагрузка до 50 кг
    Линейный транслятор 8MTL220
    Диапазон перемещения 400 мм Точность ±1 мкм Двусторонняя повторяемость ±0.5 мкм Нагрузка до 100 кг



    Расширитель пучка

    Может быть использован как ручной, так и моторизированный расширитель пучка, с помощью которого можно получить требуемый диаметр пучка и уменьшить расходимость лазерного излучения.

    Оптика

    Для заведения излучения на образец используются зеркала, которые можно установить в юстируемые оправы для удобства настройки системы лазерного скрайбирования, для фокусировки излучения используются собирающие линзы или объективы. Для подстройки фокусного расстояние опционально можно использовать механические или моторизированные трансляторы.

    Подходящие решения
    Вам также понадобятся:
    Оптический стол
    Аттенюаторы
    Камеры
    Измерители мощности
    Вакуумный держатель образцов
    Оптомеханика для установки оптики
