Эксклюзивный дистрибьютор Litecore в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Litecore, полную техническую поддержку, а также поставку образцов.

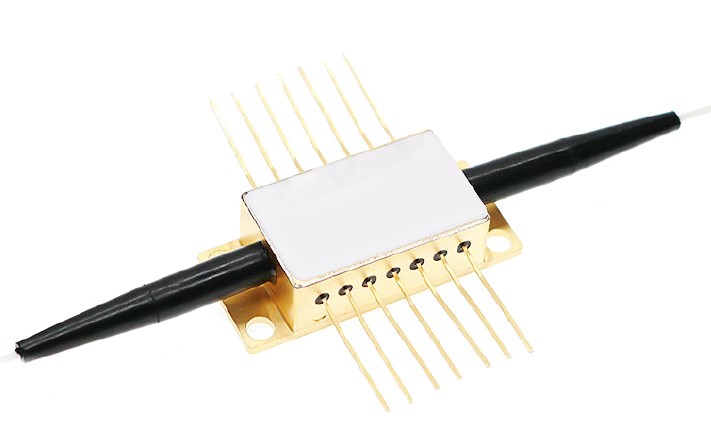

Усилитель Litecore предназначен для усиления оптической мощности «волокно-волокно» и применяется в системах передачи данных, волоконной сенсорике, медицинской визуализации и контрольно-измерительном оборудовании. Усилитель выполнен на собственной платформе InGaAsP, собран в ультракомпактном корпусе 14-pin BTF. Доступны версии для C-диапазона, L-диапазона и U-диапазона для эффективного усиления перестраиваемых в широком диапазоне лазерных источников. Данная версия является поляризационно чувствительной.
Ключевые особенности
- Рабочие диапазоны длин волн: C (1524–1572 нм), L (1575–1625 нм), U (1625–1675 нм)
- Поляризационно чувствительный (PER ≥ 18 дБ)
- Компактный корпус 14-pin BTF
- Встроенный оптический изолятор
- Термоэлектрический охладитель (TEC)
- Одномодовое PM волокно (с сохранением поляризации) 900 мкм
- Длина волокна ≥ 50 см
- Разъем FC/APC (возможно изменение под заказ)
Информация для заказа
|
Модель |
Тип |
Корпус |
Диапазон |
Мощность |
Поляризация |
|
SOA-BTF14-C-17-P |
SOA |
BTF14 |
C-band |
17 дБм |
P (чувств.) |
|
SOA-BTF14-C-20-P |
SOA |
BTF14 |
C-band |
20 дБм |
P (чувств.) |
|
SOA-BTF14-L-17-P |
SOA |
BTF14 |
L-band |
17 дБм |
P (чувств.) |
|
SOA-BTF14-U-17-P |
SOA |
BTF14 |
U-band |
17 дБм |
P (чувств.) |
|
Предельно допустимые параметры
|
|
|
Прямой ток
|
500 (Тип.) 1000 (Макс.) мА |
|
Прямое напряжение
|
3 (Макс.) В |
|
Обратное напряжение
|
2 (Макс.) В |
|
Ток TEC
|
1.5 (Макс.) А |
|
Напряжение TEC
|
3.5 (Макс.) В |
|
Рабочая температура
|
-5 (Мин.) 75 (Макс.) °C |
|
Температура хранения
|
-40 (Мин.) 85 (Макс.) °C |
|
Относительная влажность хранения
|
85 (Макс.) % |
|
Устойчивость к ЭСР (HBM)
|
500 (Макс.) В |
|
Электрооптические характеристики
|
|
|
Рабочая длина волны (C-band)
|
1524 (Мин.) 1572 (Макс.) нм |
|
Рабочая длина волны (L-band)
|
1575 (Мин.) 1625 (Макс.) нм |
|
Рабочая длина волны (U-band)
|
1625 (Мин.) 1675 (Макс.) нм |
|
Выходная мощность (Pin = 0 дБм, IOP = 500 мА)
|
17 (Мин.) дБм |
|
Малосигнальное усиление (Pin = -25 дБм, IOP = 500 мА)
|
30 (Мин.) дБ |
|
Зависимость усиления от длины волны
|
1 (Макс.) дБ |
|
Коэффициент поляризационного подавления (PER)
|
18 (Мин.) дБ |
|
Коэффициент шума
|
7 (Макс.) дБ |
|
Сопротивление терморезистора
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
Параметры волокна
|
|
|
Тип волокна
|
PM 900 мкм (или под заказ) |
|
Длина волокна
|
> 50 см |
|
Тип коннектора
|
FC/APC (или под заказ) |
- Системы передачи данных
- Волоконная сенсорика
- Медицинская визуализация
- Контрольно-измерительное оборудование
