CLM-V
Характеристики
Диапазоны длин волн
—
C+L: 1525 - 1625 нм; O: 1265 - 1340 нм (опционально)
Длина участка измерения
—
200 м
Точность длины волны
—
± 1 пм
Разрешение длины волны
—
1.6 пм
Измерение IL
—
Погрешность измерений
—
± 0.1 дБ (опция: 0.05 дБ)
Динамический диапазон
—
60 дБ (опция: 80 дБ)
Разрешение
—
0.05 дБ (опция: 0.002 дБ)
Измерение PDL
—
Погрешность измерений
—
± 0.05 дБ
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор TemSens (бывшая ETSC) в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции TemSens (бывшая ETSC), полную техническую поддержку, а также поставку образцов.

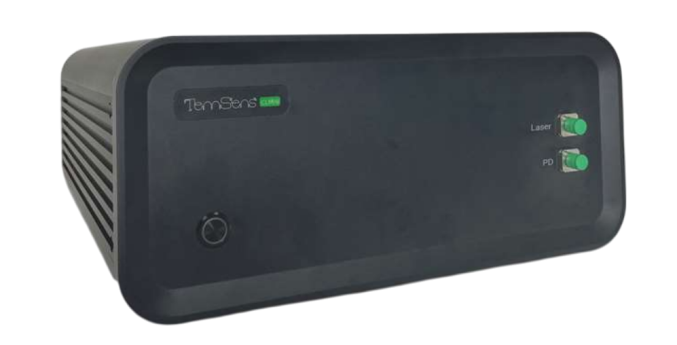

CLM-V использует линейно-перестраиваемый лазер и когерентное детектирование для измерения матрицы Джонса тестируемого устройства. Устройство позволяет измерять такие параметры, как:
- Вносимые потери (IL)
- Хроматическая дисперсия (CD)
- Групповая задержка (GD)
- Поляризационно-зависимые потери (PDL)
- Поляризационная модовая дисперсия (PMD)
- Оптическая фаза
- Plug-and-play с автоматической калибровкой
- Высокая скорость измерений
- Дальность измерений до 200 метров
- Выбор рабочего диапазона длин волн
Документы
CLM-V_datasheet
728,6 кб
|
Диапазоны длин волн
|
C+L: 1525 - 1625 нм; O: 1265 - 1340 нм (опционально) |
|
Длина участка измерения
|
200 м |
|
Точность длины волны
|
± 1 пм |
|
Разрешение длины волны
|
1.6 пм |
|
Измерение IL
|
|
|
Погрешность измерений
|
± 0.1 дБ (опция: 0.05 дБ) |
|
Динамический диапазон
|
60 дБ (опция: 80 дБ) |
|
Разрешение
|
0.05 дБ (опция: 0.002 дБ) |
|
Измерение PDL
|
|
|
Погрешность измерений
|
± 0.05 дБ |
|
Динамический диапазон
|
40 дБ |
|
Измерение CD
|
|
|
Погрешность измерений
|
± 10 пс/нм |
|
Измерение GD
|
|
|
Диапазон
|
6 нс |
|
Погрешность измерений
|
± 0.2 пс |
|
Диапазон потерь
|
45 дБ |
|
Измерение PMD
|
|
|
Диапазон
|
6 нс |
|
Погрешность измерений
|
± 0.1 пс |
|
Диапазон потерь
|
40 дБ |
|
Технические характеристики
|
|
|
Потребляемая мощность
|
60 Вт |
|
Разъем подключения
|
USB |
|
Тип коннектора
|
FC/APC |
|
Габариты
|
340 x 370 x 150 мм |
|
Масса
|
< 10 кг |
|
Рабочая температура
|
10 - 40 °C |
|
Рабочая влажность
|
10 - 90 % |
- Тестирование оптических компонентов
- Характеризация волоконно-оптических устройств
- Анализ поляризационных эффектов в системах когерентной передачи данных
- Контроль качества в производстве ВОЛС-компонентов
