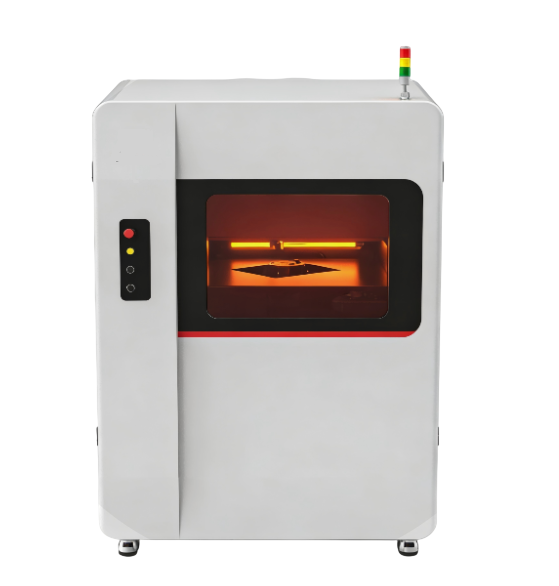

UV-Smart
Характеристики
Источник излучения
—
Многоволновой оптоволоконный светодиод, опционально 365 нм/405 нм, мощность >5 Вт
Координатная платформа
—
Нанометрическая координатная платформа на воздушной подушке; Ход: 50мм×50мм ~ 300мм×300мм; Точность позиционирования (XY): ±0.2 мкм; Повторяемость позиционирования (XY): ±0.1 мкм
Безмасочная проекционная система
—
Разрешение цифровой маски на DMD-элементе: 1920×1080 / 2560×1600. Физическая маска не требуется; структура маски легко изменяется
Размер подложки
—
От 2 до 12 дюймов
Запись в оттенках серого
—
128/256 оттенков серого
Толщина подложки
—
0-12 мм
Максимальная область экспозиции
—
50×50 мм～100×100 мм
Система автофокусировки
—
Автоматическое обнаружение, позиционирование и фокусировка на начальной границе, разрешение позиционирования ≤ 10 нм
Диапазон регулировки фокуса
—
180 мкм
Подсветка для наведения
—
Подсветка полностью повторяет формируемую топологию, что важно для точного позиционирования и совмещения
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
UV-Smart специально разработан для нужд лабораторных исследований и мелкосерийного производства. Его компактный дизайн хорошо подходит для лабораторных условий и отличается высокой скоростью письма, высоким разрешением и высокой точностью выравнивания. Благодаря интегрированной конструкции и полностью автоматическому управлению он обеспечивает простоту эксплуатации и подходит для быстрого прототипирования или мелкосерийного производства. Широко используется в таких областях, как микрофлюидика, полупроводники, биотехнологии и микроэлектроника.
Особенности:
Особенности:
- Быстрый и простой процесс выравнивания для достижения обработки 2D/2,5D микронаноструктур
- Высокая гибкость благодаря переключению между несколькими режимами обработки одним щелчком мыши, включая дополнительную экспозицию в оттенках серого. Функция предварительного просмотра шаблона и компенсация ошибок выравнивания
- Автоматическое выравнивание поверхности и автофокусировка для последовательной обработки.
- Полностью автоматизированная система визуального контроля с графическим языком программирования, значительно повышающая гибкость и автономность управления оборудованием.
- Адаптируемость к различным материалам за счет вакуумной всасывающей платформы, подходящей для материалов разных размеров и форм.
Документы
|
Источник излучения
|
Многоволновой оптоволоконный светодиод, опционально 365 нм/405 нм, мощность >5 Вт |
|
Координатная платформа
|
Нанометрическая координатная платформа на воздушной подушке; Ход: 50мм×50мм ~ 300мм×300мм; Точность позиционирования (XY): ±0.2 мкм; Повторяемость позиционирования (XY): ±0.1 мкм |
|
Безмасочная проекционная система
|
Разрешение цифровой маски на DMD-элементе: 1920×1080 / 2560×1600. Физическая маска не требуется; структура маски легко изменяется |
|
Размер подложки
|
От 2 до 12 дюймов |
|
Запись в оттенках серого
|
128/256 оттенков серого |
|
Толщина подложки
|
0-12 мм |
|
Максимальная область экспозиции
|
50×50 мм～100×100 мм |
|
Система автофокусировки
|
Автоматическое обнаружение, позиционирование и фокусировка на начальной границе, разрешение позиционирования ≤ 10 нм |
|
Диапазон регулировки фокуса
|
180 мкм |
|
Подсветка для наведения
|
Подсветка полностью повторяет формируемую топологию, что важно для точного позиционирования и совмещения |
|
Совмещение слоёв
|
Оснащен интерактивной функцией наведения для совмещения слой-к-слою |
|
Совмещение по обратной стороне
|
Позволяет выполнять точное совмещение относительно структур, расположенных на тыльной стороне подложки |
|
Система стабилизации выходной мощности ЛД
|
Автоматически корректирует флуктуации мощности лазера, обеспечивая высокую воспроизводимость технологического процесса |
|
Высокоточная система визуализации
|
Оснащен высокочёткой системой визуализации, обеспечивающей формирование изображения и измерения в реальном времени |
|
Система автоматического совмещения
|
Автоматически определяет положение меток для высокоточного совмещения |
|
Система автоматической калибровки
|
Автоматически компенсирует наклон и неровности поверхности подложки |
|
Отслеживание границы раздела
|
Обнаружение и контроль в реальном времени |
|
Векторный режим обработки
|
Не ограничен полем записи объектива, не требует сшивки, обеспечивая высокоточную и гладкую обработку кривых линий |
|
Вакуумный столик
|
Совместим с различными материалами подложек, а также с подложками разных типоразмеров и спецификаций |
|
Система контроля температуры
|
±0.1℃(При стабильности температуры окружающей среды: ±1°C) |
|
Автоматическое переключение режимов
|
Оснащен функцией автоматической смены режимов. Переключение между разными скоростями и точностями обработки в реальном времени |
|
ПО
|
Полностью автоматическое ПО управления литографией NanoStudio, поддерживающее преобразование векторных изображений в растровые |
|
Поддерживаемые форматы файлов
|
STL, DXF, GDSII, растровые и полутоновые изображения, BMP и т.д. |
|
Управляющий ПК
|
ЦП: Intel Core i7 12-го поколения / 32Гб ОЗУ / 512Гб SSD + 1Тб HDD, USB клавиатура и мышь |
- Корпусирование
- Микро-нано оптика
- Микрофлюидика
- МЭМС
- Фотомаски
- Полупроводниковые приборы
