- Дихроичный фильтр серии BrightLine, 1064 нм
- Дихроичный фильтр серии RazorEdge Dichroic, 1064 нм
- 25 мм x 3.5 мм
- 25.2 мм x 35.6 мм x 2.0 мм
- 1077.8 – 1650.8 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock разрабатывает и производит дихроичные фильтры для различных применений. Они все изготавливаются по уникальной технологии с использованием одной подложку, на которую наносится прочное покрытие. Тем самым сокращается количество границ раздела, а следовательно и артефактов в изображении, а покрытие гарантирует широкие полосы пропускания и высокий порог повреждения лазерным излучением.
Semrock предлагает два варианта фильтров для λ - 1064 нм: серии BrightLine® и RazorEdge Dichroic™
Di01-R1064-25x36 - Дихроичный фильтр серии BrightLine®, оптимизированный на длину волны 1064 нм
Компания Semrock производит фильтры серии BrightLine для самых популярных длин волн лазеров, используемых во флуоресцентной визуализации. Отличительной особенностью этих фильтров является высокое отражение на длинах волн лазера. При их использовании минимальны возможные артефакты в изображении, возникающие в результате когерентного лазерного излучения. Данный дихроичный фильтр создан для отражения лазерных лучей диаметром до 2,5 мм и обладает полосой пропускания 1083.2 – 1600 нм.
Ключевые особенности:
- Лазерный дихроичный фильтр с краем на λ = 1078 нм
- Rabs > 94% @ 1030 – 1064 нм
- Ravg > 90% @ 350 – 1030 нм
- Тavg > 93% @ 1083.2 – 1600 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Если для Вашего приложения требуется фильтр с узкой переходной полосой, обратите внимание на дихроичные фильтры серии RazorEdge с шириной переходной полосы менее 1% от длины волны.

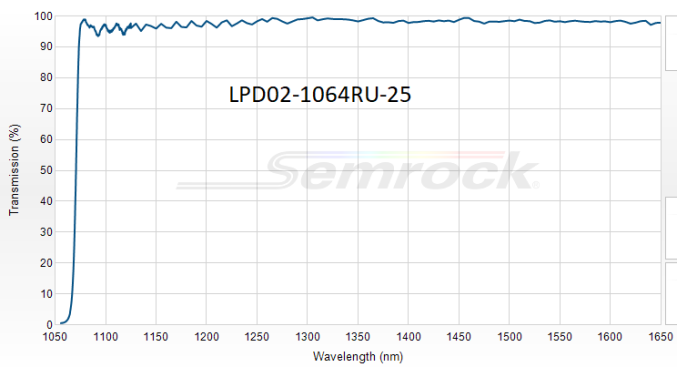

Фильтр LPD02-1064RU-25
Фильтры серии RazorEdge отражают излучение лазера, падающее под углом 45°, и эффективно пропускает волны с большими длинами волн. Они характеризуются резким переходом от отражения к пропусканию (ширина перехода <1% от длины волны лазерного излучения для класса U (независимо от поляризации)).
Ключевые особенности:
- Длина волны лазера λ = 1064 нм
- Ширина переходной области 93 см-1
- Тavg > 93% @ 1077.8 – 1650.8 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
1030 – 1064 нм @ Rabs > 94% |
Полоса отражения 1 (p- поляризация)
|
1030 – 1064 нм @ Rabs > 90% |
Полоса отражения 1 (s- поляризация)
|
1030 – 1064 нм @ Rabs > 98% |
Полоса отражения 2
|
350 – 1030 нм @ Ravg > 90% |
Краевая длина волны
|
1078 нм или 1071 нм (RazorEdge) |
Полоса пропускания
|
1083.2 – 1600 нм @ Tavg > 93%; 1077.8 – 1650.8 нм @ Tavg > 93% (RazorEdge) |
Длина волны лазера
|
1030 нм, 1047.1 нм, 1064 нм (BrightLine); 1064 нм (RazorEdge) |
Угол падения
|
45° (40° - 50°) |
Половина угла при вершине конуса
|
0.5° |
Порог повреждения
|
1 Дж/см² @ 532 нм (10 нс импульсы) |
neff
|
1.72 - 2.19 |
Плоскостность
|
лазерный уровень (радиус кривизны 30 м) |
Искажение волнового отраженного фронта
|
< 6λ P-V RWE @ 632.8 нм |
Крутизна края (%)
|
0.5% (RazorEdge) |
Крутизна края (нм)
|
5.3 нм (RazorEdge) |
Крутизна края (см-1)
|
46.8 см-1 (RazorEdge) |
Ширина переходной области (нм)
|
10.6 нм (RazorEdge) |
Ширина переходной области (см-1)
|
93 см-1 (RazorEdge) |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
