Волоконный ТГц спектрометр с разрешением по времени TERA K15 от компании Menlo Systems

Волоконный ТГц спектрометр с разрешением по времени TERA K15 от компании Menlo Systems

12.12.2019
485
Поделитеcь новостью:

Компания Menlo Systems (Германия) — это всемирно известный разработчик и производитель высокоточных измерительных приборов на основе сверхбыстрых лазеров, синхронизирующей электроники и ТГц-систем для применения в промышленности и научных исследованиях.

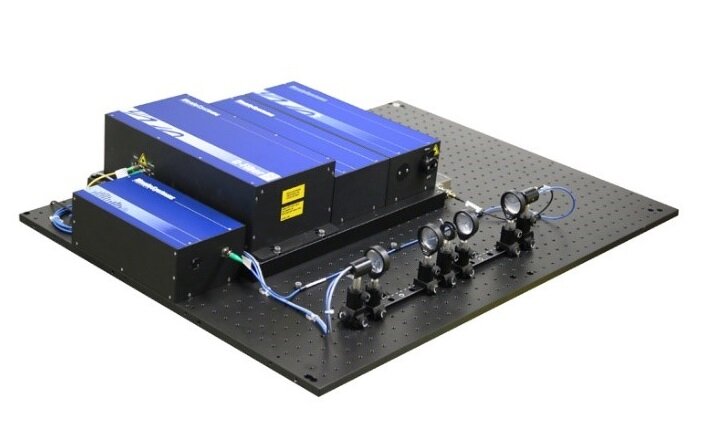

TERA K15.jpg

Волоконный спектрометр TERA K15 от компании Menlo Systems представляет собой комплексное решение для быстрой широкополосной ТГц-спектроскопии с разрешением по времени, предлагая максимальную гибкость для научных ТГц-исследований.

Система включает в себя:

  • новейший фемтосекундный лазерный источник Menlo Systems, основанный на технологии figure 9®, с длиной волны излучения 1,5 мкм
  • линию задержки
  • ТГц излучатель
  • ТГц детектор
  • ТГц оптику
  • управляющую электронику и ПК с программным обеспечением для сбора и оценки данных

Линия задержки обеспечивает адаптивность устройства, охватывая общий диапазон > 850 пс, и выполняет быстрое сканирование до 20 Гц. Схема сбора данных без синхронного усилителя в сочетании с мощными модулями терагерцового излучателя и приемника Menlo Systems гарантирует высокую производительность и динамический диапазон с высокой скоростью сканирования.

Для задач, требующих формирование терагерцового изображения, модуль расширения TERA Image может быть интегрирован в установку. Он включает в себя программное обеспечение для получения и реконструкции изображений. Программное обеспечение ImageLab, основанное на многомерных статистических методах, позволяет пользователю анализировать и классифицировать полученные ТГц-изображения.
Для проведения измерений на пропускание и отражение, TERA K15 может быть оснащен двойным детектором.

Лазерный источник системы может быть расширен дополнительными лазерными выходами на 780 нм и 1560 нм. Чтобы иметь возможность выполнять терагерцовую спектроскопию с разрешением по времени (THz-TDS) с оптическим возбуждением образца на этих длинах волн, систему TERA K15 можно модернизировать с помощью дополнения THz-Pump-Probe.

Кроме того, с опцией SYNC, TERA K15 может быть синхронизирован с внешним источником, таким как синхротрон или лазерный источник, для которого Menlo Systems предоставляет электронику RRE-SYNCRO для фазовой синхронизации.

Ключевые особенности

  • Схема детектирования без синхронного усилителя
  • Доступны лазерные выходы с разными длинами волн
  • Широкополосная ТГц спектроскопия
  • Одновременная работа ТГц установки и фс лазера
  • Полностью готовая система
  • Научная лазерная платформа

Основные характеристики

Параметр  Значение
Спектральный диапазон  > 5 ТГц (обычно 5.5 ТГц), для расширения диапазона возможно использование металлических зеркал
Динамический диапазон  > 90 дБ (обычно 95 дБ)
Диапазон сканирования  > 850 пс, (1.6 нс по запросу)
Разрешение ТГц частоты  < 1.2 ГГц


Основные характеристики оптического выхода (по заказу)

Параметр  Значение
Длина волны  1560 нм  780 нм
Средняя выходная мощность  >500 мВт  >250 мВт
Длительность импульса  <90 фс  <120 фс


Применение

  • Испытательный стенд для ТГц компонентов
  • Определение характеристик твердотельных ТГц источников
  • Исследование динамики носителей заряда
  • Определение характеристик квантово-каскадных лазеров
  • ТГц плазмоника
  • Исследование синхротронного излучения

Компания «ЛЛС» представляет весь спектр продукции Menlo Systems на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
