    Пассивные волокна с большой площадью моды от компании nLIGHT

    Пассивные волокна с большой площадью моды от компании nLIGHT

    14.11.2019
    409
    Поделитеcь новостью:

    Компания nLIGHT (США) специализируется на производстве компонентов и систем диодных и волоконных лазеров, а также оптических волокон.

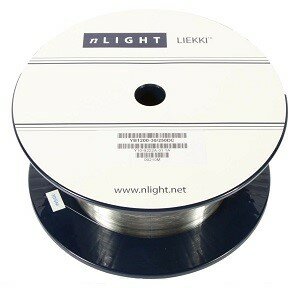

    nLight fiber.jpg

    Пассивные волокна LIEKKI® с большой площадью моды были специально разработаны для обеспечения оптимального взаимодействия мод с минимальными потерями на стыках оптических волокон для поддержания мощности и превосходного качества луча между всеми элементами волоконного лазера или усилителя. Внутри всех пассивных волокон LIEKKI® могут быть записаны волоконные брэгговские решетки высокого качества

    Пассивные волокна LIEKKI® доступны в конфигурациях с одиночной (SC) или двойной оболочкой (DC), а также с сохранением поляризации (PM).

    Особенности

    • realNA - самая точная NA сердцевины для обеспечения превосходных характеристик волокна и минимальных потерь при сращивании
    • Соответствие стандартным геометриям активных волокон 125, 250, 400 мкм
    • Диаметр стеклянного покрытия рассчитан на «вмонтирование» восьмиугольных активных волокон
    • Волокна с одинарной оболочкой имеют акрилатное покрытие с высоким показателем преломления и двойным покрытием
    • Волокна с двойной оболочкой имеют фторакрилатное покрытие с небольшим показателем преломления NA ≥0,48. Подходят для работы при температуре до 120˚C и в условиях повышенной влажности.
    • Подходят для записи волоконных брэгговских решеток (ВБР)

    Основные характеристики и модели

    Модель  Сердцевина, мкм  Оболочка, мкм  Покрытие, мкм  NA сердцевины  NA оболочки  Двулучепреломление  Проверка на прочность, kpsi  Подходящее активное волокно
    Passive-6/125  7 ± 0.5  125 ± 2  245 ± 15  0.12
    -    -    ≥ 100  Yb300-6/125(-PM), Yb1200-6/125DC
    Passive-6/125DC  7 ± 0.5  125 ± 2  245 ± 15  0.12  ≥ 0.48  -    ≥ 100  Yb1200-6/125DC
    Passive-6/125DC-PM  7 ± 0.5  125 ± 2   245 ± 15  0.12  ≥ 0.48  ≥ 2.0E-04  ≥ 100  Yb1200-6/125DC-PM
    Passive-10/125  10 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  -    ≥ 100  Yb1200-10/125DC
    Passive-10/125-PM  10 ± 1.0 125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 1.4E-04  ≥ 100  Yb1200-10/125DC-PM
    Passive-10/125DC  10 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  -    ≥ 100  Yb1200-10/125DC
    Passive-10/125DC-PM  10 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  ≥ 1.4E-04  ≥ 100  Yb1200-10/125DC-PM
    Passive-12/125  12.5 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  -    ≥ 100  Yb1200-12/125DC
    Passive-12/125-PM  12.5 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 1.6E-04  ≥ 100  Yb1200-12/125DC-PM
    Passive-12/125DC  12.5 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  - ≥ 100  Yb1200-12/125DC
    Passive-12/125DC-PM  12.5 ± 1.0  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  ≥ 1.6E-04   ≥ 100  Yb1200-12/125DC-PM
    Passive-20/125  20 ± 1.5
    125 ± 2  245 ± 15  0.080 ± 0.005  -    -    ≥ 100  Yb700-20/125DC, Yb1200-20/125DC
    Passive-20/125-PM  20 ± 1.5  125 ± 2  245 ± 15  0.080 ± 0.005  -    ≥ 0.8E-04  ≥ 100 Yb1200-20/125DC-PM
    Passive-20/125DC  20 ± 1.5  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  -    ≥ 100  Yb700-20/125DC, Yb1200-20/125DC
    Passive-20/125DC-PM  20 ± 1.5  125 ± 2  245 ± 15  0.080 ± 0.005  ≥ 0.48  ≥ 0.8E-04  ≥ 100  Yb1200-20/125DC-PM
    Passive-12/250  12.5 ± 1.0  250 ± 5  350 ± 15  0.080 ± 0.005  -    -    ≥ 100
    Yb1200-12/250DC
    Passive-12/250DC
    12.5 ± 1.0  250 ± 5  350 ± 15  0.080 ± 0.005  ≥ 0.48  -    ≥ 100  Yb1200-12/250DC
    Passive-14/250  14 ± 1.0  250 ± 5  350 ± 15  0.070 ± 0.005  -    -    ≥ 100  Yb1200-14/250DC
    Passive-14/250DC  14 ± 1.0  250 ± 5  350 ± 15  0.070 ± 0.005  ≥ 0.48  -    ≥ 100  Yb1200-14/250DC
    Passive-20/250DC  20 ± 1.5  250 ± 5  350 ± 15  0.080 ± 0.005  ≥ 0.48 -    ≥ 100  -
    Passive-25/250  25 ± 1.5  250 ± 5  350 ± 15  0.070 ± 0.005
    -    -    ≥ 100  Yb700-25/250DC, Yb1200-25/250DC
    Passive-25/250-PM
    25 ± 1.5  250 ± 5  350 ± 15  0.070 ± 0.005  -    ≥ 1.6E-04  ≥ 100  Yb700-25/250DC-PM, Yb1200-25/250DC-PM
    Passive-25/250DC  25 ± 1.5  250 ± 5  350 ± 15  0.070 ± 0.005  ≥ 0.48  -    ≥ 100  Yb700-25/250DC, Yb1200-25/250DC
    Passive-25/250DC-PM  25 ± 1.5  250 ± 5  350 ± 15  0.070 ± 0.005  ≥ 0.48  ≥ 1.6E-04  ≥ 100  Yb700-25/250DC-PM, Yb1200-25/250DC-PM
    Passive-30/250  30 ± 2.0  250 ± 5  350 ± 15  0.070 ± 0.005  -    -    ≥ 100  Yb700-30/250DC, Yb1200-30/250DC
    Passive-30/250-PM  30 ± 2.0  250 ± 5  350 ± 15  0.070 ± 0.005  -    ≥ 1.6E-04  ≥ 100  Yb700-30/250DC-PM, Yb1200-30/250DC-PM
    Passive-30/250DC  30 ± 2.0  250 ± 5  350 ± 15  0.070 ± 0.005  ≥ 0.48  -    ≥ 100  Yb700-30/250DC, Yb1200-30/250DC
    Passive-30/250DC-PM  30 ± 2.0  250 ± 5  350 ± 15  0.070 ± 0.005  ≥ 0.48  ≥ 1.6E-04
    ≥ 100  Yb700-30/250DC-PM, Yb1200-30/250DC-PM
    Passive-20/400 (Yb800)  20 ± 1.5  400 ± 5  520 ± 15  0.068 ± 0.005  -    -    ≥ 100  Yb800-20/400DC
    Passive-20/400 (Yb1200)  20 ± 1.5  400 ± 5
    520 ± 15  0.070 ± 0.005  -    -    ≥ 100  Yb1200-20/400DC
    Passive-20/400-PM (Yb1200)  20 ± 1.5  400 ± 5  520 ± 15  0.065 ± 0.005  -    ≥ 1.6E-04  ≥ 50  Yb1200-20/400DC-PM
    Passive-20/400DC (Yb800)  20 ± 1.5  400 ± 5  520 ± 15  0.068 ± 0.005  ≥ 0.48  -    ≥ 100  Yb800-20/400DC
    Passive-20/400DC (Yb1200)  20 ± 1.5  400 ± 5  520 ± 15  0.065 ± 0.005  ≥ 0.48  -    ≥ 100  Yb1200-20/400DC (HP)
    Passive-20/400DC-PM (Yb1200)  20 ± 1.5  400 ± 5  520 ± 15  0.065 ± 0.005  ≥ 0.48  ≥ 1.6E-04  ≥ 85  Yb1200-20/400DC-PM


    Применение

    • Пигтейлы для волоконных лазеров и усилителей
    • Чистоволоконные функциональные узлы
    • Передача мощности по волокну
    • Компоненты для волоконных лазеров (например, объединители накачки; ВБР)

    АО «ЛЛС» представляет весь спектр продукции nLIGHT на территории РФ и предлагает наиболее выгодные условия поставки продукции, а также техническую поддержку. Ознакомиться с полным перечнем продукции вы можете на нашем сайте или на сайте производителя.
