    Оборудование OZ Optics в лаборатории «ЛЛС»

    Оборудование OZ Optics в лаборатории «ЛЛС»

    23.11.2021
    108
    Поделитеcь новостью:

    АО «ЛЛС» является официальным дистрибьютором производителя OZ Optics.

    Компания OZ Optics Limited, основанная в 1985 году в столице Канады Оттаве, является ведущим мировым поставщиком волоконно-оптических продуктов для существующих и оптических сетей следующего поколения. Помимо разработки и производства компонентов и испытательного оборудования для рынков волоконной оптики, компания предлагает отмеченные наградами системы оптоволоконных датчиков для удаленного мониторинга нефте- и газопроводов, скважин, нефтеперерабатывающих заводов, мостов, плотин и других крупных сооружений, защитных ограждений и для других объектов. обнаружение пожара. OZ Optics продолжает играть ведущую роль в производстве компонентов, поддерживающих поляризацию, оптоволоконных датчиков и испытательного оборудования. Компания также хорошо известна своим индивидуальным дизайном.

    На данный момент в лаборатории «ЛЛС» можно протестировать следующее оборудование и волоконные компоненты:

    1. Измерительное оборудование и источники излучения;
    2. Волоконные патч-корды разных применений;
    3. Коннекторы, розетки и аттенюаторы;
    4. Компоненты стыковки объемных и волоконных компонентов;
    5. Волоконные компоненты разного функционала.

    1. Измерительное оборудование и источники излучения

    Под измерительным оборудованием от OZ Optics подразумеваются:

     Параметр  Значение
    Диапазон рабочих длин волн, нм 1310/1550
    Выходная мощность, дБм ≥ -3
    Тип лазера Фабри - Перо
    Тип коннектора NTT-FC/APC 8°
    Диапазон отражения, дБ от -1 до - 70

    • POM-KIT-IR-A-20-3 – портативный измеритель мощности;

     Параметр  Значение
    Диапазон рабочих длин волн, нм 800 - 1650
    Диапазон измерений, дБм
    от -75 до + 10
    Калиброванные длины волн, нм
    1625, 1550, 1480, 1310, 1064, 980, 850 и 830
    Диапазон рабочих температур, °С
    -20 ~ +50


     Параметр  Значение
    Диапазон рабочих длин волн, нм 350 - 2050
    Выходная мощность, дБм ≥ -3
    Максимальная оптическая мощность, Вт

    до 2 (SM/PM), до 50 мВт (MM)

    Вносимые потери, дБ
    NTT-FC/APC 8°
    Диапазон затухания, дБ
    1 - 60

    • PFOSS-02-3-1550-1-ER-40 – лазерный поляризованный источник излучения на 1550 нм;
     Параметр  Значение
    Рабочая длина волны, нм 1550
    Ширина линии, нм
    1.5
    Оптическая мощность, мВт

    1

    Стабильность оптической мощности, дБ
    ± 0,05
    Диапазон отражения, дБ
    от -1 до - 70

    • FODL-42.5U – лазерный источник излучения с длиной волны 635 нм (рис. 1).

     Параметр  Значение
    Рабочая длина волны, нм 635
    Оптическая мощность, мВт
    1
    Тип коннектора

    Универсальная розетка с внутренним диаметром 2,5 мм

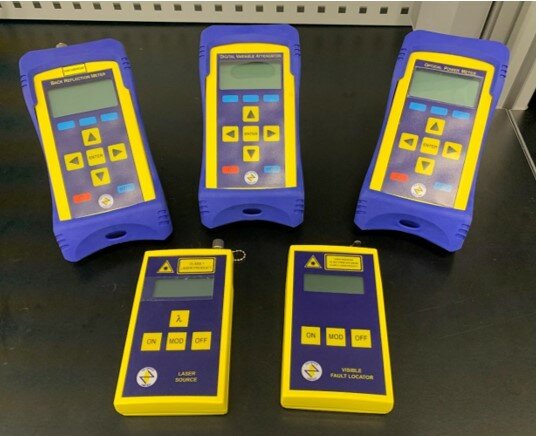

    Рисунок 1 – Измерительное оборудование и источники излучения OZ Optics.jpg

    Рисунок 1 – Измерительное оборудование и источники излучения OZ Optics


    Измеритель обратных потерь измеряет общие накопленные оптические возвратные потери, которые отражаются обратно через тестируемое устройство или оптическое волокно. Измеритель имеет разъем FC/APC на выходном порте, чтобы минимизировать нежелательные отражения, а также один или два встроенных лазерных диода для измерения обратных потерь на определенных длинах волн. К устройству можно добавить дополнительный детектор для измерения вносимых потерь. Доступны эталонные патч-корды для калибровки и переходные патч-корды, позволяющие использовать измеритель с устройствами, имеющими разные разъемы (рис. 2). Измерителями серии BM-100 и BM-200 можно управлять удаленно через встроенный интерфейс USB. Универсальный источник питания переменного/постоянного тока входит в комплект всех устройств.

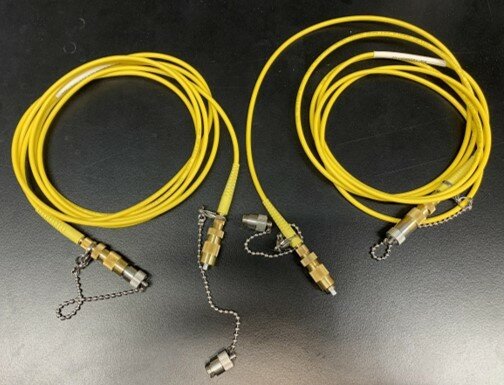

    Рисунок 2 – Эталонные патч-корды от OZ Optics.jpg

    Рисунок 2 – Эталонные патч-корды от OZ Optics


    Измеритель оптической мощности высокого разрешения с широким динамическим диапазоном, охватывающий широкий спектр длин волн. Удобная клавиатура и легко читаемый дисплей с подсветкой делают его подходящим для большинства пользовательских приложений. Чрезвычайно низкое энергопотребление позволяет проводить длительную работу в полевых условиях. В качестве альтернативы можно использовать адаптер переменного тока либо напрямую, либо для подзарядки встроенной батареи.

    Цифровой многоканальный аттенюатор ручного типа с высоким разрешением, большим диапазоном затухания и высокой мощностью.

    Аттенюатор характеризуется низкими вносимыми потерями, низкими обратными отражениями, низким уровнем поляризационных потерь, что является его преимуществом над аналогами.

    FOSS – это волоконно-оптический лазерный диодный источник, работающий на 1550 нм с сохранением поляризации. Стандартный источник обеспечивает вывод непрерывного сигнала. Обычно используются волокна с сохранением поляризации на основе волоконной структуры PANDA при создании компонентов и патч-кордов с сохранением поляризации. Однако OZ Optics может создавать устройства с использованием других волоконных структур из PM. В качестве опции к устройству может быть подключен оптический аттенюатор с блокировкой, управляемый цифровым или ручным способом, для изменения выходной мощности. Этот метод управления мощностью не влияет на спектральные свойства выходного сигнала лазерного диода.

    Источники излучения с длиной волны 635 нм как правило используются для тестирования целостности волоконной линии, то есть наличие обрывов, перегибов, заломов и прочих дефектов в волоконной схеме. Помимо этого, видимое красное излучения используется в системах измерения параметров оптического волокна (геометрия волокна, профиль показателя преломления и др.).

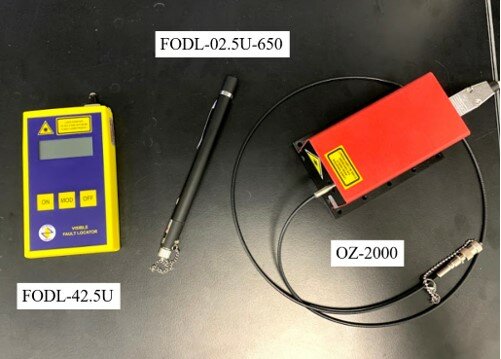

    Компания OZ Optics предлагает разные вариации источников красного излучения: от лазерной указки до стабилизированного одномодового источника для внедрения в измерительные системы (рис. 3).

    Рисунок 3 – Вид источников излучения на 635 нм.jpg

    Рисунок 3 – Вид источников излучения на 635 нм


    В лаборатории «ЛЛС» можно протестировать следующие источники излучения:

    • FODL-42.5U – одномодовый источник излучения с длиной волны 635 нм, выходная мощность 1 мВт (рис. 4). Предназначен для тестирования волоконных линий и схем, измеряемая дистанция до 5 км.

    Рисунок 4 – Выходное излучение FODL-42.5U.jpg

    Рисунок 4 – Выходное излучение FODL-42.5U


    • FODL-02.5U-650  – многомодовый источник излучения с длиной волны 650 нм, выходная мощность составляет 0,5 мВт (рис. 5). Предназначен также для тестирования волоконных линий и схем, измеряемая дистанция до 5 км.

    Рисунок 5 – Выходное излучение FODL-02.5U-650.jpg

    Рисунок 5 – Выходное излучение FODL-02.5U-650


    • OZ-2000 – стабилизированный источник излучения на длине волны 635 нм, выходная мощность 5 мВт (рис. 6). Предназначен для тестирования оптического волокна, а также позволяет проводить исследование параметров оптического волокна за счет стабилизации излучения и внедрения такого источника в измерительную систему.

    Рисунок 6 – Выходное излучение OZ-2000.jpg

    Рисунок 6 – Выходное излучение OZ-2000


    2. Волоконные патч-корды разных применений

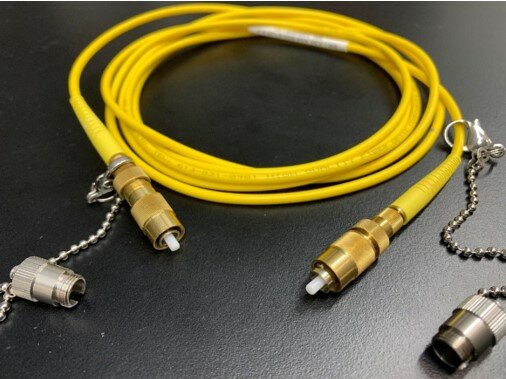

    • Эталонные патч-корды (рис. 7)

    Эталонные оптические патч-корды (мастер-шнуры, референсные патч-корды) предназначены для измерения прямых и обратных (возвратных) потерь в волоконно-оптической линии связи. Они обладают очень качественными геометрическими параметрами поверхности коннектора для обеспечения высокой точности измерения затухания в тестируемой линии.

    Рисунок 7 – Эталонный патч-корд OZ Optics.jpg

    Рисунок 7 – Эталонный патч-корд OZ Optics

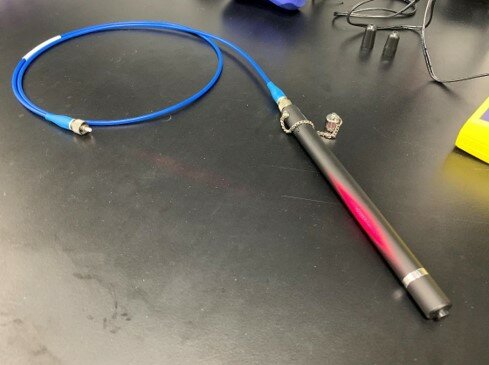

    • Патч-корды видимого диапазона (рис. 8)

    Патч-корды видимого диапазона изготавливаются на специальном волокне, которое пропускает видимое излучение. Такие переходные кабели необходимы для настраивания выходного пучка, что придает пучку нужные размеры. Также патч-корды используются для преобразования излучения из многомодового источника в одономодовый приемник или наоборот.

    Рисунок 8 –Патч-корд видимого диапазона от OZ Optics.jpg

    Рисунок 8 –Патч-корд видимого диапазона от OZ Optics

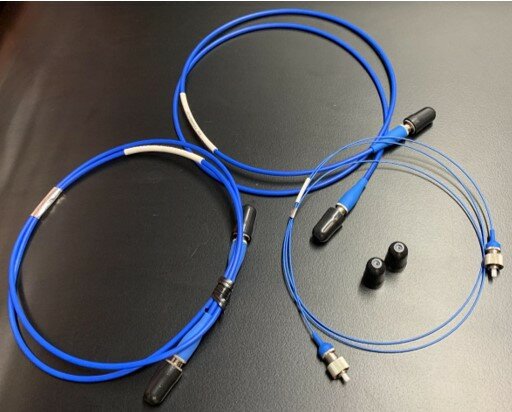

    • Патч-корды ИК-диапазона (рис. 9)

    ИК-диапазон популярный во всех отраслях. Патч-корды данного диапазона нужны для передачи информации посредством преобразования излучения. Коннекторы на таких патч-кордах могут иметь разные разъемы, а также само волокно может быть, как одномодовым так и многомодовым. Помимо изотропных волокон, производитель предлагает патч-корды с сохранением поляризации, что также необходимо в некоторых применениях. Конструкция патч-корда зависит от требований заказчика.

    Рисунок 9 –Патч-корд ИК диапазона от OZ Optics.jpg

    Рисунок 9 –Патч-корд ИК диапазона от OZ Optics

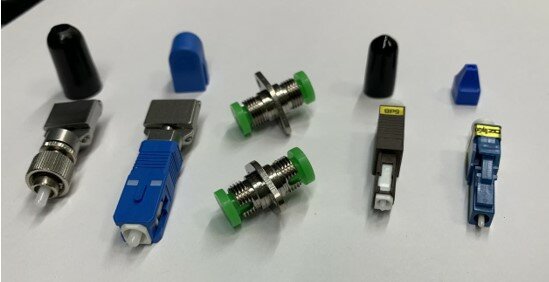

    3. Коннекторы, розетки и аттенюаторы (рис. 10)

    Такие компоненты как оптические розетки служат соединительным устройством двух коннекторов. Коннекторы могут быть как одинаковые, так и разные, в зависимости от необходимости стыковки. Аттенюаторы позволяют уменьшить выходную мощность устройства, чтобы не повредить измерительное оборудование.

    Рисунок 10 – Коннекторы, розетки и аттенюаторы от OZ Optics.jpg

    Рисунок 10 – Коннекторы, розетки и аттенюаторы от OZ Optics


    Наименование  Функционал
    Коннектор оголенного волокна FC  Адаптер для оголенного волокна с разъемом FC, отверстие для наконечника диаметром 127 микрон, магнитный зажим
    Коннектор оголенного волокна LC  Адаптер для оголенного волокна с разъемом LC, отверстие для наконечника диаметром 127 микрон, магнитный зажим
    Коннектор оголенного волокна SC  Адаптер для оголенного волокна с разъемом SC, отверстие для наконечника диаметром 127 микрон, магнитный зажим
    Розетки Фланцевый проходной соединитель для одномодовых или поддерживающих поляризацию соединителей FC/PC или FC/APC. Ширина шпоночного паза составляет 2,03/2,07 мм для разъемов с узким ключом 2,00 мм (тип R).
    Аттенюатор MUMU Одномодовый фиксированный аттенюатор 5 дБ на 1300/1550 нм с разъемами типа «папа-мама»
    Аттенюатор LCULCU Одномодовый фиксированный аттенюатор 5 дБ на 1300/1550 нм с разъемами типа «папа-мама»

    4. Компоненты стыковки объемных и волоконных компонентов

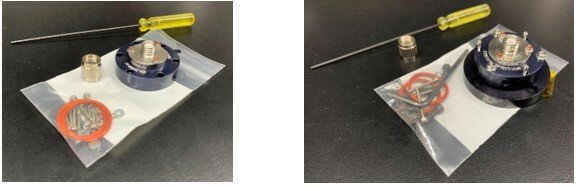

    В некоторых применениях очень важно иметь инструменты, позволяющие объединить компоненты объемной и волоконной оптики. Компания OZ Optics разработала универсальные малогабаритные системы, позволяющие объединить подобные компоненты (рис. 11).

    Рисунок 11 – Коллиматоры от OZ Optics.jpg

    Рисунок 11 – Коллиматоры от OZ Optics


    Благодаря наличию подвижных систем и полному набору болтиков для крепления, систему можно откалибровать под необходимые параметры заказчика. Такие системы имеют небольшой размер, что также позволяет их использовать в некоторых встраиваемых оптических схемах.

    5.  Волоконные компоненты разного функционала

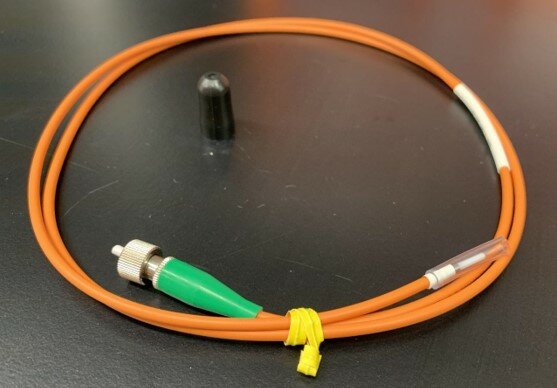

    • Волоконные коллиматоры (рис. 12)

    Волоконный коллиматор является основным элементом волоконно-оптических компонентов. Как правило коллиматоры имеют низкие вносимые и высокие возвратные потери. Коллиматоры нужны для формирования выходного излучения необходимого размера.

    Рисунок 12 – Волоконный коллиматор от OZ Optics.jpg

    Рисунок 12 – Волоконный коллиматор от OZ Optics

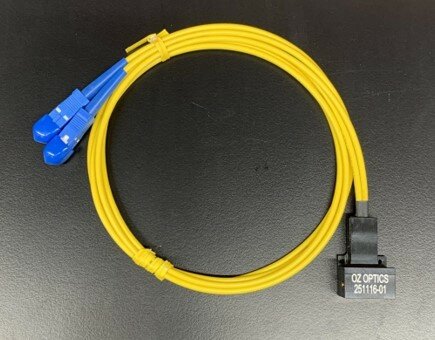

    • Переменный аттенюатор отражательного типа на 1550 нм (рис. 13)

    Переменный аттенюатор отражательного типа на 1550 нм с одномодовым волокном с наружным диаметром 3 мм, оболочкой длиной 1 м и разъемами SC/Ultra PC на обоих концах, обратные потери 50 дБ. Версия с фильтром нулевой плотности.

    Рисунок 13 – Переменный аттенюатор отражательного типа на 1550 нм от OZ Optics.jpg

    Рисунок 13 – Переменный аттенюатор отражательного типа на 1550 нм от OZ Optics

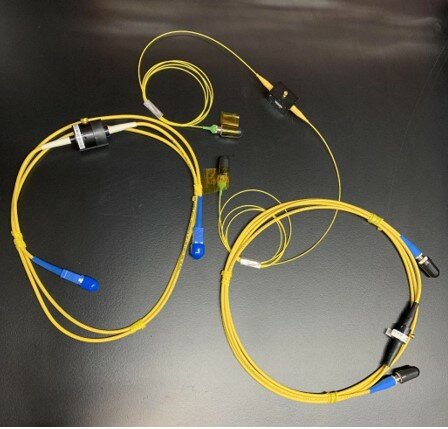

    • Регулируемые аттенюаторы на 1300/1550 нм

    Регулируемый аттенюатор типа пигтейл на 1300/1550 нм с одномодовым волокном с внешним диаметром 3 мм, оболочкой длиной 1 м и разъемами FC/Ultra PC на обоих концах, обратными потерями 50 дБ и корпусом.

    Рисунок 14 – Регулируемые аттенюаторы на 1300, 1550 нм от OZ Optics.jpg

    Рисунок 14 – Регулируемые аттенюаторы на 1300/1550 нм от OZ Optics


    По всем вопросам вы можете обратиться по электронной почте info@lenlasers.ru, наши инженеры постараются помочь вам с любым вопросом!

    С нетерпением ждем вас в нашей лаборатории!
