Эволюция лазерных технологий: от Ti:Sa к волоконным источникам
В современной оптике и фотонике при выборе лазерного источника всё чаще доминирует не принцип технологической уникальности, а прагматичный подход, основанный на соответствии характеристик системы конкретной научной или прикладной задаче. Ключевыми критериями становятся спектральные параметры, долгосрочная стабильность, эксплуатационная надежность и удобство использования.
Титан-сапфировый лазер: классическая технология
Ti:Sa-лазер, созданный в 1986 году, долгое время оставался универсальным инструментом для научных исследований.
Стандартная конфигурация включает кристалл легированного титаном сапфира (Ti:Al₂O₃), помещенный в резонатор, образованный дихроическими зеркалами, которые обеспечивают фокусировку излучения накачки в активной среде.

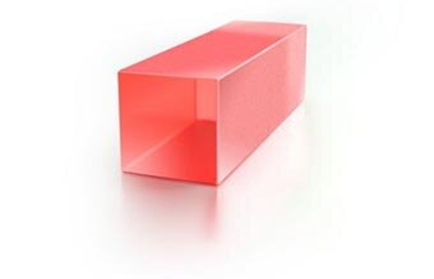

Рис. 1 – Кристалл сапфира, легированный титаном
В качестве источников накачки используют:

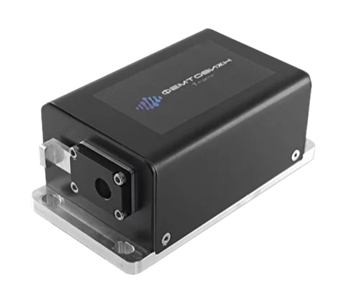

Рис. 2 – Модуль накачки ДМ-2-470 производства ФемтоВижн

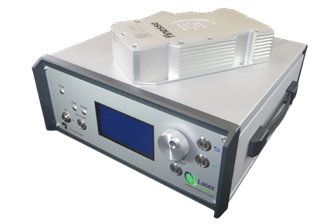

Рис. 3 – Непрерывный лазер серии Finesse с длиной волны 532 нм и низким уровнем шума производства Laser Quantum
Волоконная накачка Ti:Sa: переход к прецизионным системам
В настоящее время в качестве накачки Ti:Sa-лазеров все чаще применяются одночастотные волоконные лазеры, в частности, с распределенной обратной связью (DFB). Их ключевые преимущества – превосходные спектральные характеристики и стабильность.

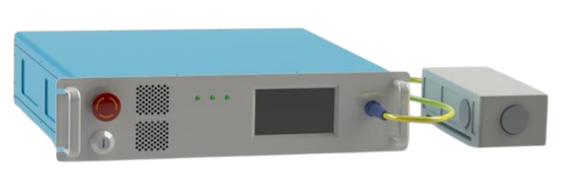

Рис. 4 – Одночастотные волоконные лазеры 532нм мощностью до 100 Вт производства Filase
Если же длина волны понятна и нужна узкая ширина спектральной линии, то волоконные лазерные источники являются лучшим решением благодаря резонатору, выполненному в активном волокне, что даёт следующие преимущества:
- Встроенная селекция мод. Конструкция резонатора естественным образом ограничивает свободную спектральную область, обеспечивая одночастотный режим генерации с узкой линией.
- Повышенная устойчивость. Отсутствие необходимости юстировки объемной оптики снижает чувствительность системы к вибрациям, акустическим шумам и дрейфу.
- Эффективное тепловыделение. Высокое отношение площади поверхности к объему активной среды обеспечивает эффективный теплоотвод, что позволяет достигать высокой мощности излучения при сохранении спектральной чистоты и температурной стабильности.
- Высокая стабильность мощности. Исключены перескоки мод, характерные для некоторых объемных резонаторов.
- Упрощенная стабилизация частоты.
Таким образом, волоконные DFB-лазеры демонстрируют превосходство над традиционными твердотельными аналогами (включая Ti:Sa) по совокупности параметров: мощность, ширина линии, уровень шумов и надежность. Это обусловило их применение в таких областях, как:
- Квантовое моделирование
- Медицина и биофотоника
- Оптические решетки, лазерное охлаждение и захват атомов
- Интерференционная литография
- Накачка других лазерных систем
- Обработка материалов (например, солнечных элементов)
- Квантовое вырождение газов
- Атомные часы
Не стоит забывать и о такой альтернативе, как одночастотные диодные лазеры, они практически эквиваленты волоконным решениям с тем допущением, что малая площадь активной области ограничивает их выходную мощность уровнем от милливатт до единиц ватт, а достижимая ширина спектральной линии составляет порядка ~100 кГц.

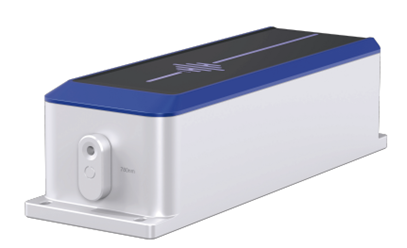

Рис. 5 – Диодный лазер с внешним резонатором (ECDL) производства Faraday Laser
Основным ограничением классических DFB волоконных лазеров является узкий диапазон перестройки длины волны (<1 нм). Для задач, требующих широкого спектрального покрытия при умеренных требованиях к спектральной плотности мощности, перспективными являются источники суперконтинуума, которые в сочетании с акусто-оптическими фильтрами позволяют изменять длину волны в спектральном диапазоне ~400-2400нм.

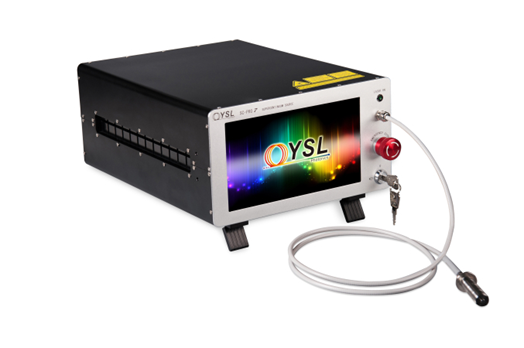

Рис. 6 – Источник суперконтинуума Gain-Switched SC-Pro, 430-2400нм, 8-20Вт производства компании YSL Photonics
Ключевые особенности лазеров на суперконтинууме:Генерация суперконтинуума – нелинейно-оптический процесс преобразования в излучение с ультрашироким непрерывным спектром при сохранении высокой пространственной когерентности. Спектральное уширение реализуется, как правило, при распространении излучения сквозь фотонно-кристаллические волокна.
- Широкий спектральный диапазон (от видимого до ближнего ИК)
- Высокая частота повторения импульсов (до 80 МГц) с возможностью перестройки
- Одномодовое выходное излучение
- Компактность и эксплуатационная простота (управление по протоколу USB/Ethernet/ПО)
- Высокая надежность, характерная для монолитных волоконных структур (наработка на отказ >10 000 часов)
Основные области применения:
- Оптическая когерентная томография (ОКТ)
- Флуоресцентная спектроскопия и микроскопия
- Нанофотоника
- Микроскопия сверхвысокого разрешения
- Фототоковая и фотоакустическая микроскопия
Современный инженерный выбор смещается в сторону диверсифицированного подхода, где оптимизированные источники, как узкополосные, так и широкополосные, устанавливают новый стандарт, обеспечивая высочайшие характеристики для передовых исследований и прикладных задач в фотонике и квантовых технологиях.
Автор статьи: Михайлов Виталий, инженер по лазерным системам
