Как графитовый нагреватель помогает делать идеальные тейперы для волоконных лазеров и не только

Хочу стабильный выдать heat
Где кнопка «СТАРТ» – не пойму пока
Он плавит световод под бит –
Пока город спит, я тейперю до конца...

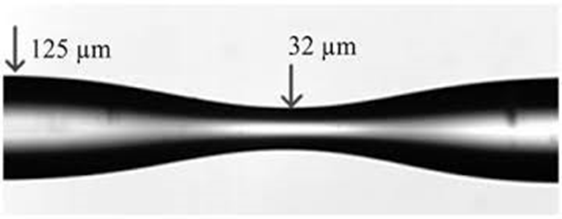

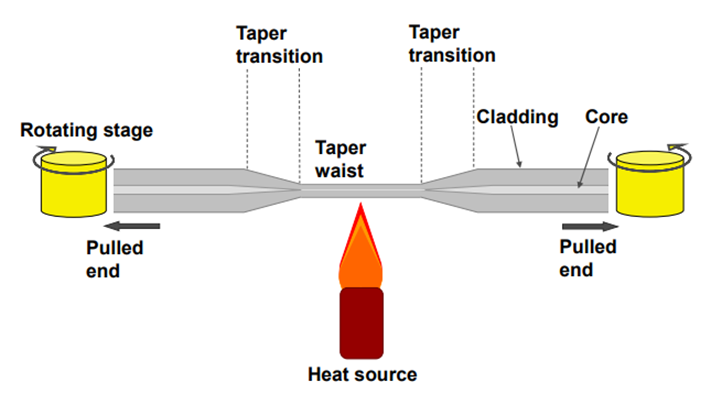

Станции на графитовом нагревателе – это высокотехнологичное оборудование, которое используется для вытяжки тейперов на оптическом волокне. Тейпер (конус) – это участок волокна с плавно уменьшающимся диаметром. Такие станции обеспечивают сверхточный и стабильный локальный нагрев до температур, превышающих 2500°C, что необходимо для размягчения кварцевого стекла без его разрушения.

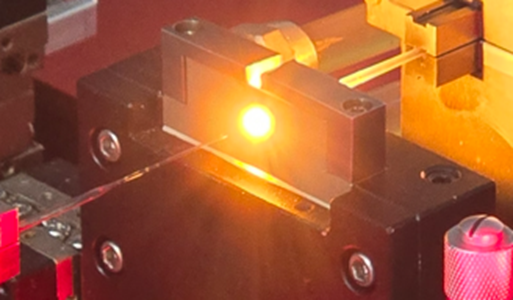

В основе работы самой системы лежит использование специального графитового нагревательного элемента, как правило, имеющего форму капилляра или "Ω" (омега). Волокно или капилляр проходит через него, таким образом полностью охватывая диаметр образца для перетяжки.

Ключевые технологические особенности:

• Атмосфера: из-за того, что графит на воздухе быстро выгорает при высоких температурах, процесс идет в среде инертного газа (как правило, аргона). Время жизни нагревателя при активной работе системы ~45 минут. Тут стоит отметить, что одна перетяжка волокна или капилляра длится примерно несколько секунд.
• Охлаждение: Мощные источники тепла требуют его эффективного отвода, поэтому такие станции часто оснащаются водяной системой охлаждения корпуса и нагревательного узла.
• Прецизионность: Станции оснащаются высокоточными шаговыми двигателями с разрешением до 0,1 мкм и системами машинного зрения для контроля диаметра тейпера в реальном времени.

Основные сферы применения

Создание пассивных оптических компонентов:

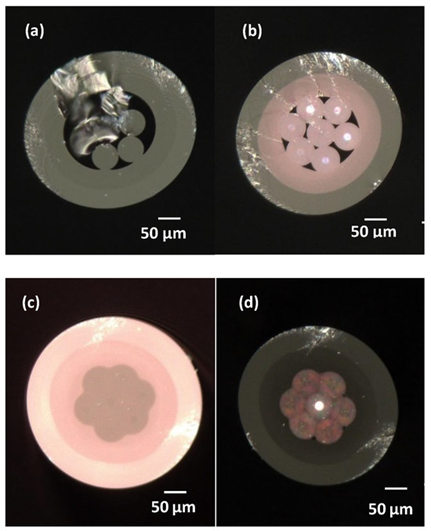

• Производство объединителей накачки
  Это самое востребованное применение. В мощных волоконных лазерах необходимо объединить мощность от множества лазерных диодов в одно оптическое волокно. Тейперы, изготовленные на такой станции, позволяют эффективно объединять лучи накачки и сигнала.

Научные исследования и прототипирование:

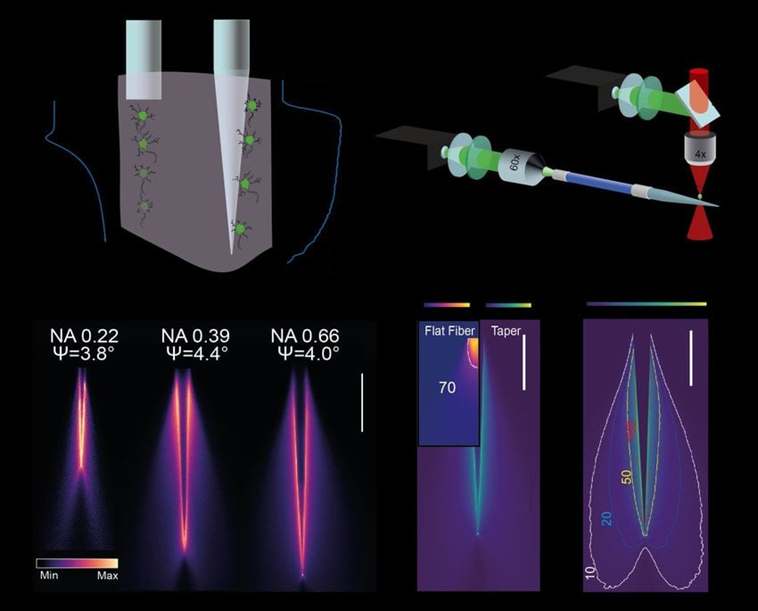

В лабораториях такие станции используют для работы с экспериментальными типами волокон (микроструктурированные, с нестандартной геометрией) и для создания прототипов новых датчиков или лазерных схем, особенно в медицине и смежных областях.

Применение графитового нагревателя обеспечивает ряд критически важных преимуществ при изготовлении тейперов на оптическом волокне. В профессиональных установках, таких как GTS20 от XLG, данный нагреватель интегрирован в систему с программным управлением, что позволяет обеспечить:

• Высокую повторяемость. Параметры нагрева (температура, протяженность зоны нагрева) остаются стабильными от процесса к процессу, что гарантирует идентичность геометрических характеристик тейперов в серийном производстве.

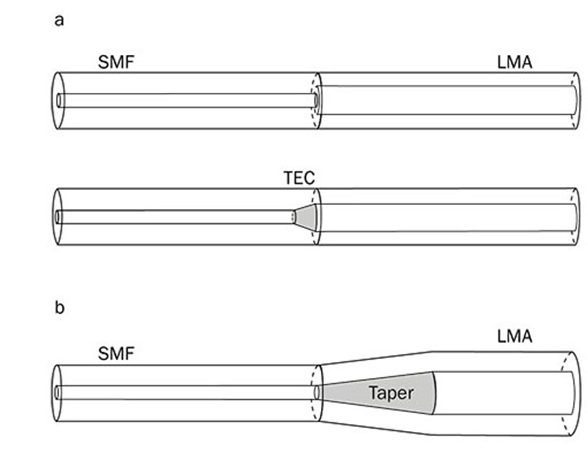

• Формирование точного профиля. Становится возможным создание так называемых адиабатических тейперов – конусных структур, в которых передача оптического сигнала происходит без возбуждения нежелательных мод высшего порядка и, как следствие, без дополнительных потерь излучения.
• Автоматизация процесса. Системы с графитовыми нагревателями легко интегрируются в программное обеспечение: оператор задает требуемый профиль (например, уменьшение диаметра волокна с 400 мкм до 200 мкм), после чего станок автоматически выполняет тейперирование, контролируя натяжение волокна в реальном времени.

Использование Ω-образного графитового нагревателя в составе автоматизированной системы является наиболее предпочтительным методом для получения высококачественных и воспроизводимых тейперов, востребованных в современной волоконной оптике и сенсорике.

АО «ЛЛС» является эксклюзивным дистрибьютором и авторизованным сервисным центром, а также представляет весь спектр продукции XLG на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку.

Получить дополнительную информацию вы можете, обратившись к нашему специалисту:


Кашина Раъно
Ведущий инженер-исследователь волоконно-оптических систем
