Оптомеханическое оборудование

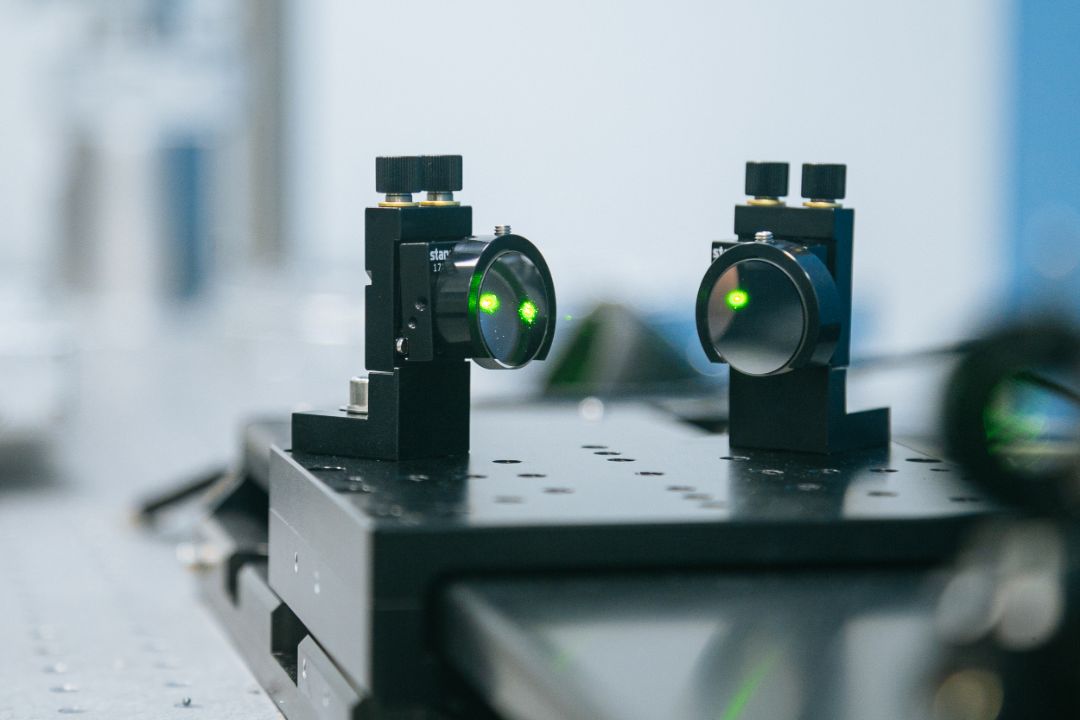

Оптическая линия задержки Standa

НАБОР КОМПОНЕНТОВ
ДЛЯ ОПТИЧЕСКОЙ ЛИНИИ ЗАДЕРЖКИ

В качестве образца Standa предварительно выбрала оптику и механические компоненты для построения однопроходной линии задержки. Все компоненты, входящие в комплект, разработаны и произведены компанией Standa.

Можно создать разные варианты линий задержки, используя прецизионные оптические крепления и оптомеханические аксессуары из каталога Standa. Возможно использование других моторизованных трансляторов с шаговыми двигателями или двигателями постоянного тока.

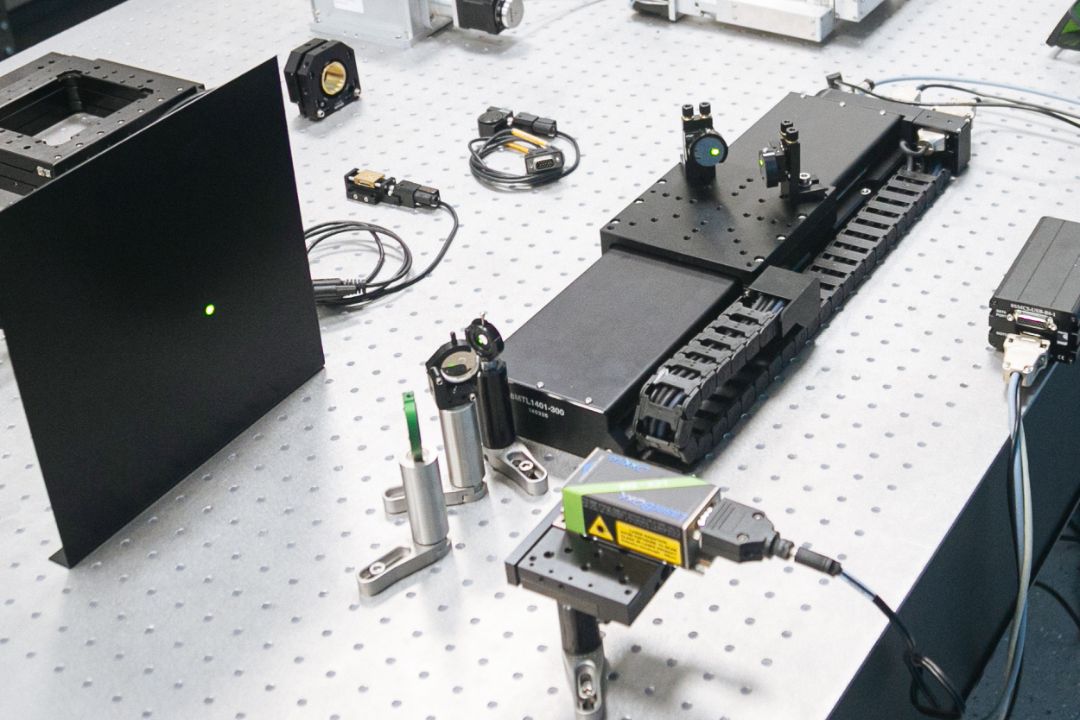

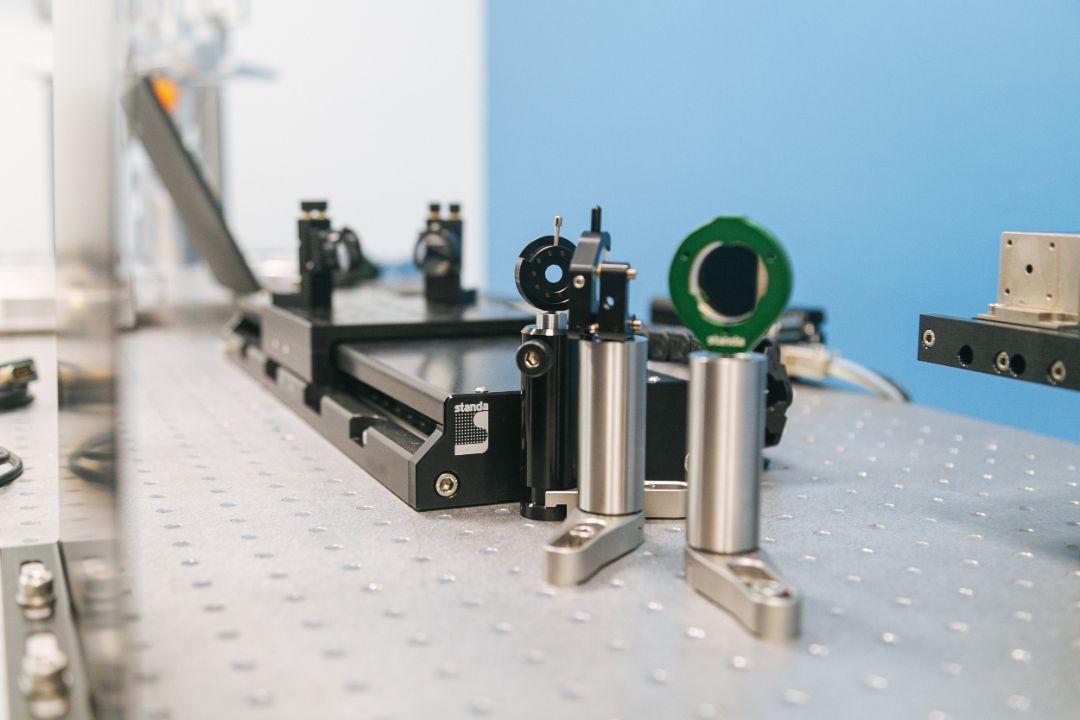

НАБОР КОМПОНЕНТОВ
ДЛЯ ОПТИЧЕСКОЙ ЛИНИИ ЗАДЕРЖКИ фото

Комплекты двухпроходных или четырехпроходных линий задержек, могут быть легко составлены с использованием деталей из большого ассортимента оптомеханических компонентов Standa и моторизованных линейных трансляторов различных типов (конструкции, габариты, диапазонов перемещений). Инженеры АО ЛЛС могут посоветовать лучшее решение после получения от клиента комплексного технического задания.

Управление движением может быть реализовано универсальными контроллерами серии 8SMC5-USB, которые могут управлять несколькими типами двигателей по умолчанию (шаговый, DC и BLDC). Эти контроллеры движения доказали свою полезность в тысячах научных и промышленных приложений и ценятся за их надежность, совместимость со всеми операционными системами, простую и быструю настройку в простых задачах и успешную интеграцию в приложения с высокими требованиями к сложным системам благодаря четкому и подробному руководству, примерами программ для различных языков программирования и отзывчивой поддержке от специалистов Standa по точному управлению перемещением.

Оборудование для работы в вакууме Standa

Оборудование для работы в вакууме фото

Для применений, требующих очень низких температур доступны специализированные версии позиционеров.

Трансляторы Standa могут быть полностью изготовлены из немагнитных материалов.
В большинстве случаев их размеры остаются неизменными.

Стандартные позиционеры оптимизированы для работы только при нормальном давлении.
Для применений с высоким вакуумом и сверхвысоким вакуумом доступны специальные версии стандартных моделей.

Оборудование для работы в вакууме Standa фото

АО «ЛЛС» является официальным дистрибьютором компании Standa и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Позиционеры с прямым приводом

МОТОРИЗОВАННЫЙ ЛИНЕЙНЫЙ ТРАНСЛЯТОР
С ПРЯМЫМ ПРИВОДОМ

Линейный транслятор с прямым приводом серии 8MTL120XY основан на 3-фазном безщеточном линейном серводвигателе. Технология прямого привода позволяет пользователю достичь нулевого люфта с высокой точностью, повторяемостью и низким трением.

Линейный бесконтактный оптический энкодер в качестве системы обратной связи гарантирует прямое управление перемещением с субнанометровым разрешением.

ХАРАКТЕРИСТИКИ

✓ Диапазон перемещения 120 x 120 мм
✓ Абсолютная точность ±4 мкм (до калибровки) ± 0.5 мкм (после калибровки)
✓ Двусторонняя повторяемость (среднеквадратичное отклонение) ±0.10 мкм
✓ Максимальная скорость (с нагрузкой 4 кг) < 1000 мм/с
✓ Максимальная нагрузка ( в центре) 30 кг
✓ Интерфейсы подключения EtherCAT / RS232 / USB / TCP-IP

МОТОРИЗОВАННЫЙ ЛИНЕЙНЫЙ ТРАНСЛЯТОР
С ПРЯМЫМ ПРИВОДОМ фото

ОСОБЕННОСТИ

Система с прямым приводом и нулевым люфтом

Бесконтактный оптический инкрементный энкодер высокого разрешения

Встраиваемый, низкопрофильный, XY, линейный моторизованный транслятор

Высокоточная линейная направляющая система с перекрестными роликоподшипниками, предотвращающая скольжение

Простая интеграция с метрическими / неметрическими оптомеханическими системами

По умолчанию ортогональность ≤5 угловых секунд

Все отчеты о тестовых измерениях включены в комплект поставки по умолчанию


Наклонно-поворотный столик с прямым приводом

Шарнирный транслятор с моментным двигателем серии 8-0143 основан на технологии трехфазного вращающегося бесщеточного (BLDC) серводвигателя. Технология BLDC позволяет пользователю достигать движения с высокой точностью, повторяемостью, стабильностью движения и низким трением. Чтобы подтвердить точность позиционера, Standa предоставляет отчеты о его работе как в разобранном, так и в собранном виде (с определенной нагрузкой (по требованию заказчика)).

Позиционер 8-0143 легко крепится напрямую к стандартному имперскому / метрическому оптическому столу. Трансляторы также могут быть объединены с линейными осями, чтобы обеспечить полноценную 4-х осевую установку. 8-0143 может быть оснащен пневматическим удерживающим устройством (цангой) 8MRLP120 для промышленных применений. Конструкция с 15-ти миллиметровой апертурой доступна в конфигурации по умолчанию.

ХАРАКТЕРИСТИКИ

Угол наклона ±130°
Диапазон вращения ±360°
Разрешение энкодера от 0.023 до 0.184 угловых секунд
Абсолютная точность ± 218 мкрад/ ± 45.00 угловых секунд (до калибровки), ± 14.54 мкрад/ ± 3.00 угловых секунд(после калибровки)
Двусторонняя повторяемость (пиковое отклонение) ± 7.30 мкрад/ ± 1.50 угловых секунд
Эксцентриситет ± 5.00 мкм
Биение ± 19.40 мкрад/ ± 4.00 угловых секунд
Максимальная скорость (без нагрузки) < 9000 °/с/ 1500 об/мин
Максимальная горизонтальная нагрузка 1 кг
Максимальная вертикальная нагрузка 1 кг
Линейные размеры позиционера 149 x 349 x 161 мм
Интерфейсы подключения EtherCAT / RS232 / USB / TCP-IP

НАКЛОННО-ПОВОРОТНЫЙ СТОЛИК С ПРЯМЫМ ПРИВОДОМ фото
