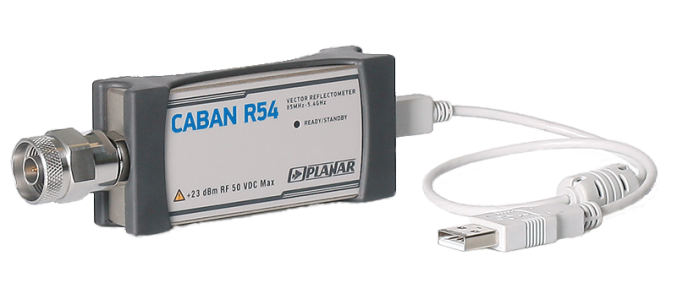

Сверхкомпактный высокоточный рефлектометр векторный CABAN R54
Подробности
В корзину
Быстрый заказ
Характеристики
Диапазон рабочих частот
—
от 85 МГц до 4,8 ГГц (5,4 ГГц типичное)
Количество измерительных портов
—
1
Тип соединителей измерительных портов
—
N, вилка
Волновое сопротивление измерительных портов
—
50 Ом
Измеряемые параметры
—
S11, потери в кабеле; S11,
Выходная мощность
—
-30; -10 дБм
Динамический диапазон
—
97 дБ
Количество точек измерения за сканирование
—
от 2 до 100001
Минимальное время измерения на одной частоте
—
200 мкс
Минимальный шаг установки частоты
—
10 Гц
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Ключевые особенности:
- Измерение S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
- Подключение к устройствам без измерительного кабеля
- Самый малогабаритный и легкий из рефлектометров серии CABAN
Документы
OM_Rseries_Part1_ver_23.3.1
2,7 мб
OM_Rseries_Part2_ver_23.2
6,3 мб
certificate
1,3 мб
program startup guide
40,7 кб
verification procedure
798,1 кб
Диапазон рабочих частот
|
от 85 МГц до 4,8 ГГц (5,4 ГГц типичное) |
Количество измерительных портов
|
1 |
Тип соединителей измерительных портов
|
N, вилка |
Волновое сопротивление измерительных портов
|
50 Ом |
Измеряемые параметры
|
S11, потери в кабеле; S11, |
Выходная мощность
|
-30; -10 дБм |
Динамический диапазон
|
97 дБ |
Количество точек измерения за сканирование
|
от 2 до 100001 |
Минимальное время измерения на одной частоте
|
200 мкс |
Минимальный шаг установки частоты
|
10 Гц |
Полоса измерительного фильтра (с коэффициентом 1/3)
|
от 10 до 30000 Гц |
Питание
|
от интерфейса USB |
Диапазон рабочих температур окружающей среды
|
от -10 до +50 °С |
Габаритные размеры
|
120х43х23 мм |
Масса
|
0,25 кг |
Рефлектометр векторный (векторный анализатор цепей) CABAN R54 предназначен для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2х рефлектометров), потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 4.8 ГГц. Данный рефлектометр векторный может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.
