Пьезоактуаторы штабельного типа серии P / S с герметичным корпусом

Piezosystem Jena

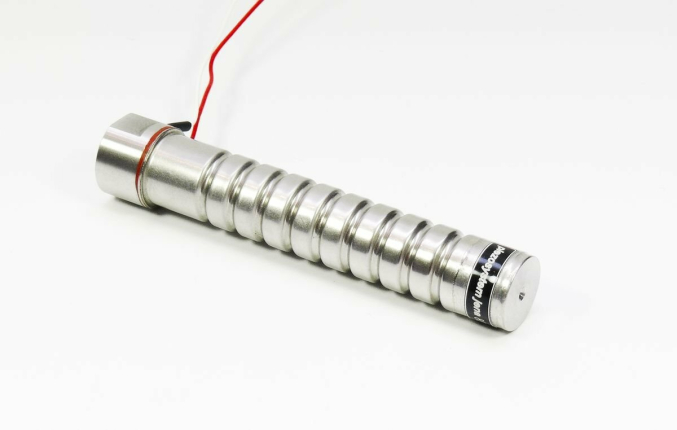

Пьезоактуаторы штабельного типа серии P / S с герметичным корпусом - фото

СКАЧАТЬ

Выбрать парт-номера

СКАЧАТЬ

Характеристики

Диапазон перемещения
18 - 70 мкм
Емкость
0,5 - 21,6 мкФ
Разрешение
0,03 - 0,14 нм
Резонансная частота
4 - 24 кГц
Жесткость
2,9 - 188,9 Н/мкм
Категория
Преднагруженные

Описание
Заказать товар
Описание
Характеристики
Рекомендации по использованию
Документация

Пьезоактуаторы серии P/S имеют герметичный корпус, позволяющий использовать его в агрессивной влажной среде. Конструкция корпуса плотно закрывает штабель, что позволяет избежать механического люфта. Резьба M3 в нижней пластине позволяет легко адаптироваться к существующим системам и гарантирует точное позиционирование. В зависимости от типа доступны пьезоактуаторы с перемещением от 18 мкм до 70 мкм.

Ключевые особенности:

Субнанометровое разрешение
Диапазон перемещения до 70 мкм
Компактная конструкция
Для приложений с низкой динамикой
Разнообразие размеров и основных характеристик (см. спецификацию или проконсультируйтесь с нашими специалистами)

АО «ЛЛС» поставляет весь спектр продукции Piezosystem Jena на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки, полную техническую поддержку, а также поставку образцов.

Характеристики

Параметр

Значение
Диапазон перемещения

18 - 70 мкм
Емкость

0,5 - 21,6 мкФ
Разрешение

0,03 - 0,14 нм
Резонансная частота

4 - 24 кГц
Жесткость

2,9 - 188,9 Н/мкм
Толкающее/ тянущее усилие

200 - 3400 Н
Рабочее напряжение

от -20 до +130 В
Материал корпуса

нержавеющая сталь
Длина

30 - 90,5 мм
Диаметр

8 - 22 мм
Длина провода

0,8/1 м
Размеры гаечного ключа

7/12/20 мм

Применение:

Клапанные технологии
Автоматизация
Особые условия

Положить в корзину	Название	Выбрать количество	Разрешение	Примечание	Длина	Емкость	Толкающее/ тянущее усилие	Диапазон перемещения	Резонансная частота	Цена
Сбросить			Выбрать: 0,1 нм 0,03 нм 0,14 нм		Выбрать:	Выбрать: 2 мкФ 0,5 мкФ 6 мкФ 1,5 мкФ 21,6 мкФ	Выбрать: 200 Н 800 Н 3400 Н	Выбрать: 18 мкм 50 мкм 70 мкм	Выбрать: 4 кГц 6 кГц 8 кГц 18 кГц
В корзину	P-757-30		0,14 нм	Диаметр 8 мм	90 мм	2 мкФ	200 Н	70 мкм	4 кГц	По запросу
В корзину	P-755-30		0,1 нм	Диаметр 8 мм	70 мм	1,5 мкФ	200 Н	50 мкм	6 кГц	По запросу
В корзину	P-752-30		0,03 нм	Диаметр 8 мм	30 мм	0,5 мкФ	200 Н	18 мкм	18 кГц	По запросу
В корзину	P-757-50		0,14 нм	Диаметр 22 мм	90,5 мм	21,6 мкФ	3400 Н	70 мкм	6 кГц	По запросу
В корзину	P-757-00		0,14 нм	Диаметр 13,3 мм	91 мм	6 мкФ	800 Н	70 мкм	8 кГц	По запросу

Пьезоактуаторы серии P / S drawing PXX- S13 (IP68).pdf drawing PXX-S08 (IP68).pdf drawing PXX-S08.pdf drawing PXX-S13.pdf drawing PXX-S22.pdf
