Характеристики
Применяемое волокно
—
SM (9.5/125 мкм)
Диапазон длин волн
—
1200 - 1650 нм
Диапазон развертки по длине волны
—
0.1 - 450 нм, 0 нм
Точность измерения длины волны
—
± 0.005 нм; ± 0.05 нм; ± 0.01 нм
Линейность измерения длины волны
—
± 0.004 нм; ± 0.008 нм
Воспроизводимость измерения длины волны
—
± 0.002 нм (1 мин)
Установка разрешения
—
0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 нм, самостоятельная установка 0.01 - 2 нм с шагом 0.01 нм
Точность установки разрешения
—
± 5%
Число точек в спектрограмме
—
101 - 200001, AUTO
Минимальный шаг разрешения
—
0.0005 нм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

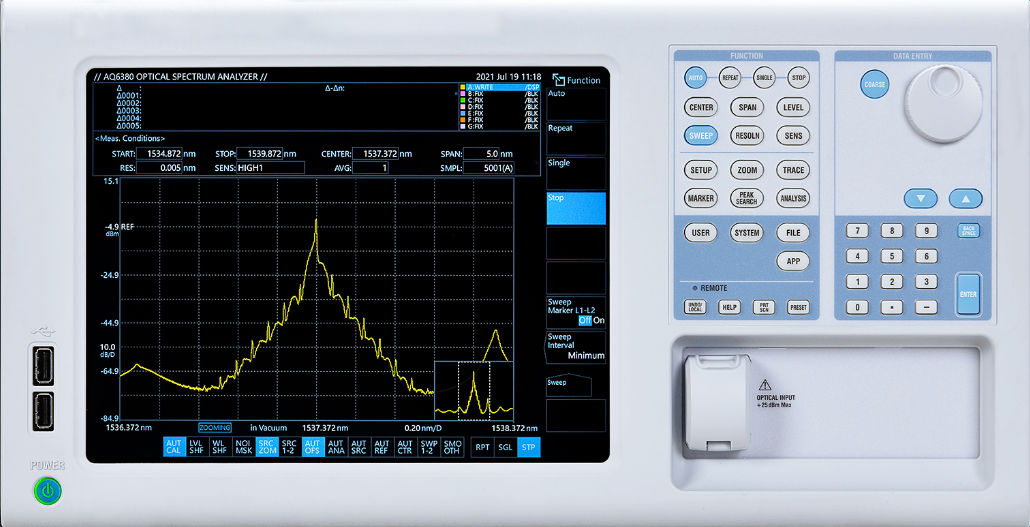

Оптический спектроанализатор AQ6380 Yokogawa предназначен для тестирования устройств на основе одномодового волокна. Он позволяет исследовать близко расположенные каналы DWDM или боковые пики сигналов трансивера. Прибор имеет встроенные функции анализа характеристик оптического спектра различных оптических систем и устройств, включая WDM, DFB-LD, EDFA и фильтры.

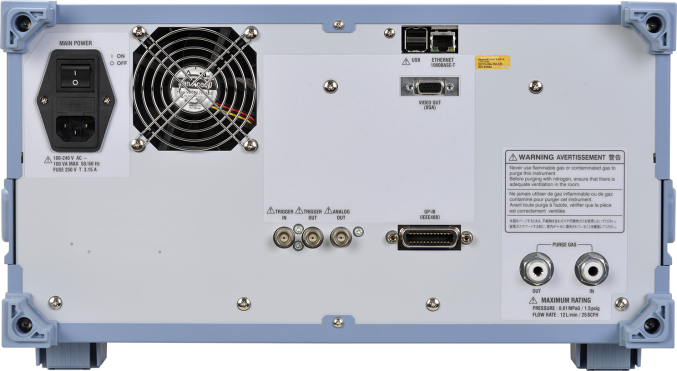

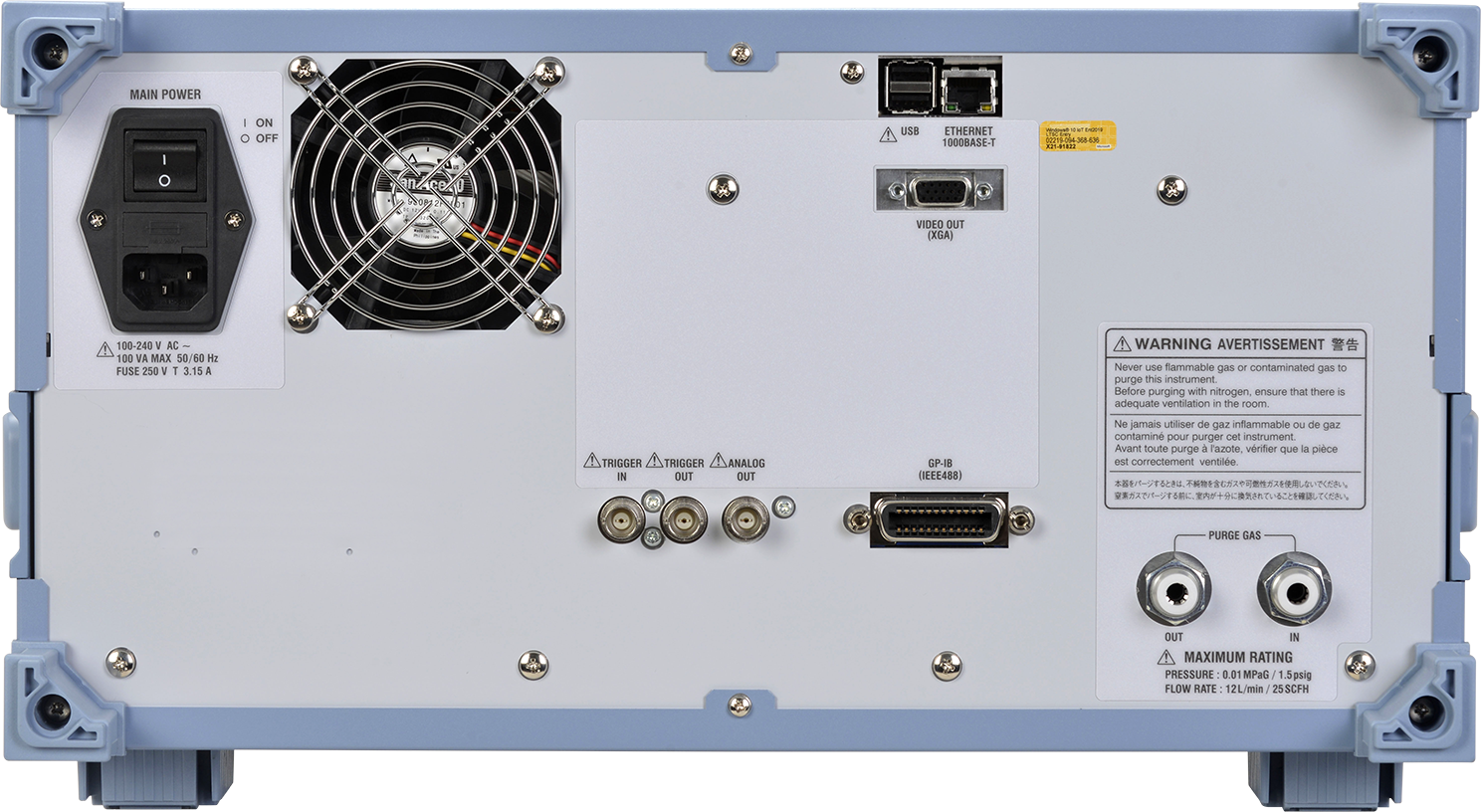

Оптический спектроанализатор AQ6380 оснащен механизмом продувки, который заменяет воздух внутри монохроматора азотом или сухим воздухом, непрерывно подавая его через специальные разъемы на задней панели. Это позволяет исключить влияние поглощения света водяным паром на проведение измерений.
Ключевые особенности:
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Оптический спектроанализатор AQ6380 оснащен механизмом продувки, который заменяет воздух внутри монохроматора азотом или сухим воздухом, непрерывно подавая его через специальные разъемы на задней панели. Это позволяет исключить влияние поглощения света водяным паром на проведение измерений.
Ключевые особенности:
- Диапазон длин волн: 1200 - 2400 нм
- Динамический диапазон: 65 дБ
- Встроенный калибровочный источникисточник эталонной длины волны, предназначенный для автокалибровки.
АО «ЛЛС» представляет продукцию Yokogawa на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
Документы
BUAQ6380-01EN
3,2 мб
|
Применяемое волокно
|
SM (9.5/125 мкм) |
|
Диапазон длин волн
|
1200 - 1650 нм |
|
Диапазон развертки по длине волны
|
0.1 - 450 нм, 0 нм |
|
Точность измерения длины волны
|
± 0.005 нм; ± 0.05 нм; ± 0.01 нм |
|
Линейность измерения длины волны
|
± 0.004 нм; ± 0.008 нм |
|
Воспроизводимость измерения длины волны
|
± 0.002 нм (1 мин) |
|
Установка разрешения
|
0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 нм, самостоятельная установка 0.01 - 2 нм с шагом 0.01 нм |
|
Точность установки разрешения
|
± 5% |
|
Число точек в спектрограмме
|
101 - 200001, AUTO |
|
Минимальный шаг разрешения
|
0.0005 нм |
|
Установка уровня чувствительности
|
Режим TRAD: NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3; режим RAPID: RAPID1-6 |
|
Чувствительность по уровню входной мощности излучения
|
-72 дБм; -85 дБм |
|
Режим высокого динамического диапазона
|
SWITCH (Чувствительность: MID, HIGH1-3, RAPID4-6) |
|
Максимальная безопасная входная мощность
|
+25 дБм |
|
Максимальная входная мощность
|
+20 дБм |
|
Точность измерения мощности излучения
|
± 0.5 дБ |
|
Линейность шкалы измерения мощности
|
± 0.05 дБ |
|
Изменение чувствительности от длины волны
|
± 0.2 дБ |
|
Чувствительность к поляризации излучения
|
± 0.2 дБ |
|
Динамический диапазон при разрешении 0.005 нм
|
45 дБ |
|
Динамический диапазон при разрешении 0.02 нм
|
55 дБ; 65 дБ |
|
Коэффициент подавления рассеянного света
|
80 дБ |
|
Уровень обратного отражения от входного разъема
|
30 дБ |
|
Оптический разъем
|
FC/PC (опционально: SC/PC) |
|
Время измерения
|
0.2 с |
|
Встроенный калибровочный источник
|
Источник эталонной длины волны, предназначенный для автокалибровки |
|
Время прогрева
|
минимум 1 час |
|
Интерфейсы
|
Ethernet |
|
Удаленное управление
|
Etheгnet(TCP/IP); GP-IB |
|
Поддержка команд
|
IEEE488.1 и IEEE488.2 |
|
Вход/выход для продувки газом
|
Нейлоновая трубка |
|
Внешний диаметр
|
1/4 дюйма |
|
Внутренняя память
|
512 Мб |
|
Внешняя память
|
внешний накопитель с интерфейсом USB, формат FAT32 |
|
Формат файлов
|
CSV (текст), бинарный, ВМР, PNG, JPEG |
|
Дисплей
|
10.4 дюйма емкостной сенсорный цветной LCD |
|
разрешение
|
1024 х 768 точек |
|
Размеры
|
426х221х459 мм исключая защиту и ручки |
|
Вес
|
25 кг |
|
Электропитание
|
100 - 240 В; 50/60 Гц |
|
Температура с гарантированными характеристиками
|
от +20 до +26 °С |
|
Рабочая температура
|
от +5 до +35 °С |
|
Температура хранения
|
от -10 до +50 °С |
|
Влажность
|
Не более 80% (без конденсации) |
|
Стандарт безопасности
|
EN61010-1 |
|
Стандарт безопасности лазера
|
EN60825-1 - 2014; IEC 60825-1 - 2007; GB 7247. 1 - 2012 Class 1 |
|
EMC Излучение
|
EN61000-3-2, EN61000-3-3, RCM EN 55011 Class A Group 1, EN61326-1 Class A, EN 55011 Class A Group 1, Korea Electromagnetic Conformity Standart |
|
Защита
|
EN61326-1 Table 2 |
|
Рекомендованный период калибровки
|
1 год |
