Сравнительный анализ сварочных аппаратов Fujikura FSM-100P+ и Furukawa Fitel S185 PMLDF

Сравнительный анализ сварочных аппаратов Fujikura FSM-100P+ и Furukawa Fitel S185 PMLDF

17.05.2022
148
Поделитеcь новостью:

Компания Fujikura Ltd. (Япония) – это глобальная компания по производству электрооборудования для систем электроснабжения и телекоммуникаций, включая устройства для оптических волокон, такие как ножи и монтажные устройства. Компания ведет активные разработки с 1885 года.

Компания FITEL (Япония) – компания основана в 1974 году как дочернее предприятие Furukawa Electric Co., Ltd. после производства ей первого оптического волоконного кабеля.

Благодаря большому опыту работы в сфере высоких технологий и пониманию рынка компании Fujikura Ltd. и Fitel являются конкурентами в области фотоники, в частности в производстве оптического волокна, волоконно-оптического кабеля, сварочных аппаратов и инструментов, лазерных диодов и оптических компонентов.

В данном обзоре разберем топовые комплектации сварочных аппаратов от обоих производителей, их особенности, сходства и отличия. У Fujikura – это FSM-100P+, а у Fitel – S185PMLDF (рис. 1).

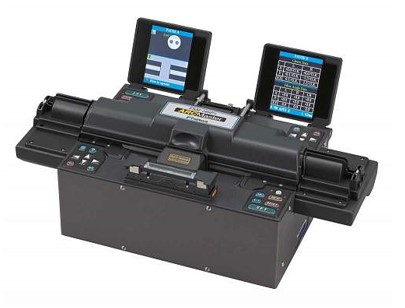

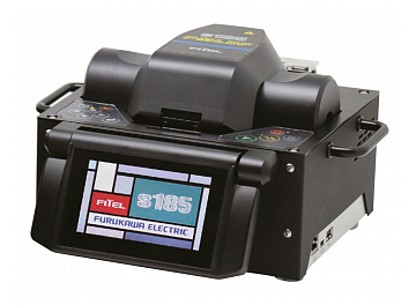

 рисунок 1 FSM-100P+.jpg  рисунок 1 S185PMLDF.jpg

FSM-100P+

S185PMLDF

Рисунок 1 – Общий вид сварочных аппаратов

Специализированные сварочные аппараты Fujikura серии FSM-100 предлагают множество инновационных технологий для удовлетворения быстро растущих потребностей в сварке на заводах, в производстве, в лабораториях и в научно-исследовательских целях. Эти модели представлены как сварочные аппараты «ArcMaster» из-за их уникальных возможностей управления плазменной зоной сварочной дуги. Сварочники FSM-100 имеют три режима калибровки: для стандартного одномодового волокна и для толстых волокон. Также аппараты серии FSM-100 способны проводить анализ сварки двумя методами: холодное изображение сварки и горячее изображение сварки.

Сварочный аппарат S185PMLDF производства Furukawa, принадлежит к линейке высокого класса, предназначен для сварки волокна диаметром до 500 мкм с обеспечением низких потерь при сварке. Мощный и компактный дизайн оптимизирован для индустрии волоконных лазеров. Новый механизм выравнивания волокна обеспечивает низкие потери при сварке. Новая конструкция также позволяет мягко закрывать зажимы для волокна, чтобы снизить вероятность повреждения волокна. Работа от аккумулятора (батарейку нужно покупать отдельно) и компактный дизайн (легкий) упрощают транспортировку сварочного аппарата.

Предложенные товары
Раздел
  • Диаметр сердцевины : 60 – 500 мкм
  • Диаметр оболочки :  100-2000 мкм
  • Типы волокон : SM, MM, PM
  • Длительность сварки : 15 - 300 с (в зависимости от типа волокон)
  • Потери на сварке : 0.02 - 0.05 дБ
Раздел
Сварочные аппараты и системы для сварки оптических волокон
  • Применяемые волокна : SM, MM, DS, NZDS, High-Index, EDF, LDF SM, MM, DS, NZDS, High-Index, EDF, PMF
  • Диаметр оболочки : от 125 до 500 мкм
  • Диаметр покрытия : S185LDF: от 160 до 2000 мкм (в держателе волокна), S185PMLDF: 160 - 1300 мкм (в держателе волокна)
  • Длина скола волокна : от 3 до 5 мм (сварка с помощью зажима с оболочкой), от 8 до 11 мм (сварка с помощью зажима с покрытием)
  • Типичные потери при сварке : SM(ITU-T G652): 0,014 дБ

Ниже представлена таблица сравнения двух аппаратов, каждый из устройств по-своему уникальный и имеет ряд преимуществ.

Таблица 1 – Сравнение FSM-100P+ и S185PMLDF

Параметры

FSM-100P+

S185PMLDF

Виды волокон

SM, MM, DS, NZDS,  EDF, DCF, LDF, Other, PANDA, PMF

SM, MM, DS, NZDS, High-Index, EDF, LDF, PMF

Диаметр кварцевой оболочки

60 - 1200 мкм

125 - 500 мкм

Защитное покрытие волокна

100 - 2000 мкм

160 - 1300 мкм

Типичные потери на сварке

SMF - 0.03 dB
NZDSF/LDF - 0.05 dB
MMF - 0.02 dB
PMF - 0.06 dB

SM(ITU-T G652): 0.014 dB

Система просмотра торца волокна

EndView

-

Обратные потери

>60 dB

>60 dB

Типичное время сварки

SMF - 15 с
NZDSF/LDF - 25 с
PMF(PANDA)- 30 - 50 с
PMF (non-PANDA)- 70 - 300 с

15 с (SM сварка сердцевины)
40 с (сварка оболочки)

Типичные поляризационные перекрестные помехи

PMF (PANDA):-40 dB/0.6 deg
PMF (non-PANDA):-32 dB/1.6 deg

-

Типичный коэффициент экстинкции

-

-36.8dB (Угловое смещение: 0.6°)

Режим сплавления термоусадки

да

да

Время сплавления термоусадки

24 - 45 с

35 с

Количество программ сварки

300

200

Количество программ сплавления

100

100

Proof Test

1.96 - 2.45 Н

-

Возможность работы от батареи

нет

да

Питание

Внешнее ADC-15, 100-240В, 50-60Гц, до 100Вт

Внешнее ADC-15, 100-240В, 50-60Гц, до 100Вт

Дисплей

Два цветных дисплея 4,1”

Цветной ЖК-дисплей с диагональю 4,3 дюйма и сенсорной панелью

Интерфейс

USB 2,0 mini B; IEEE-488; Два 6-пиновых коннектора mini DIN

USB ver. 2.0 type A: 1 port USB ver. 2.0 mini B: 1 port

Габариты

470 x 232 x 160 мм

210x 180 x 140 мм

Вес

9,0 кг

4,75 кг

Диапазон рабочих температур

0 – +40°С

0 – +40°С

Диапазон температур хранения -40 – +80°С -40 – +60°С


Чтобы нагляднее понять преимущественную разницу, углубимся в функционал и качество некоторых составляющих.

1. Функционал

Оба сварочных аппарата оснащены широким комплексом возможностей работы с волокном. Они способны работать с огромным перечнем волокон: от стандартного SMF до волокна с толстой и не круглой оболочкой.

В сварочных аппаратах от Fitel S185PMLDF с завода производителя установлено более 60 автоматических режимов для разных волокон, с учетом их геометрии:

  • общие стандартные настройки для SMF и MMF;
  • для РМ волокон;
  • для толстых волокон от 200 мкм до 400 мкм;
  • специальные оптические волокна.

Эти режимы корректировать нельзя, однако на их основе можно создавать новые, для оптимизации некоторых параметров сварки. В S185PMLDF можно в ручном режиме настраивать режимы сварки, а также проводить калибровку.

В Fujikura FSM-100P+ заложены всего несколько режимов сварки:

  • общие стандартные настройки для SMF и MMF;
  • общие стандартные настройки для РМ волокон на 125 мкм;
  • общие стандартные настройки для РМ волокон на 400 мкм;
  • для 400 мкм и 1000 мкм.

Для сварки других волокон даны рекомендации по настройке режимов. Fujikura оптимально подошли к этому вопросу, так как в любом случае каждое специальное волокно требует перенастройки стандартного режима сварки.

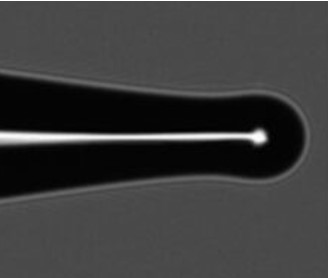

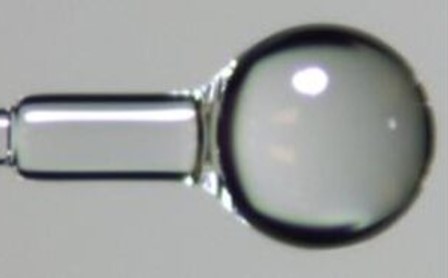

Для Fujikura FSM-100P+ разработан программный пакет для управления режимами сварки через ПК. Программный пакет «Data Connection» идет в комплекте со сварочным аппаратом и обновляется автоматически при появлении обновления и наличии подключения к интернету. Более того, для сварочных аппаратов «ArcMaster» подходит программное обеспечение, которое разработано для лазерных систем сварки серии LZM от Fujikura. За счет данного ПО на FSM-100P+ можно разрабатывать шариковые линзы и/или тейперы (рис. 2).

 рисунок 2 Шариковая линза.jpg  рисунок 2 Тейпер с маленьким шаром на конце.jpg

Шариковая линза

Тейпер с маленьким шаром на конце

Рисунок 2 – Изготовление шариковых линз и тейперов


2. Габариты и мобильность

В некоторых приложениях очень важно, чтобы оборудование было достаточно мобильным. В этом плане преимущество на стороне Fitel, он не только легкий по весу, но и способен работать от аккумулятора. В тоже время Fujikura FSM-100P+ достаточно сложно переносит транспортировки, так как имеет очень чувствительные микроподвижки внутри устройства. Но и по весу FSM-100P+ практически в два раза тяжелее Fitel.

3. Дисплей и камеры

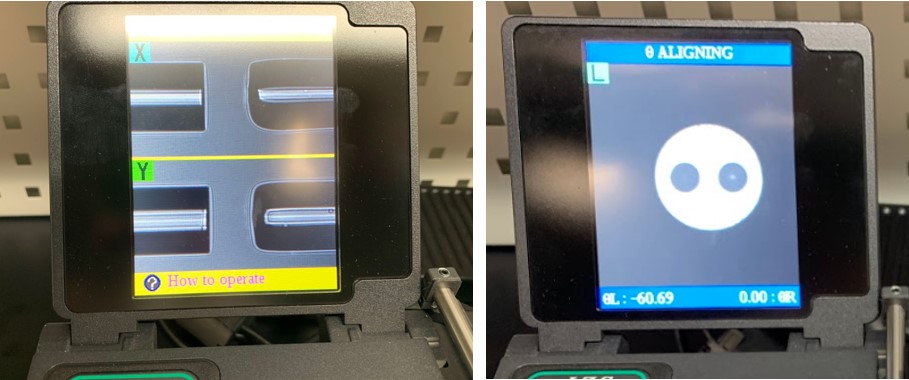

Сварочный аппарат Fujikura оснащен двумя цветными дисплеями, один основной, а второй вспомогательный. Благодаря встроенным высококачественным камерам на дисплее четко выводится изображение волокна: вид сбоку для режима сварки (на обоих экранах) и торец волокна – функция EndView (на обоих экранах, для двух волокон) (рис. 3). Fujikura не раскрывает какие именно камеры стоят в их системах, однако можно сказать с точностью, эти камеры являются самого высокого качества. Любые дефекты волокна: неровный скол, пылинки и прочее, можно обнаружить сразу после установки волокна. Что позволяет быстро заменить скол или волокно и продолжить работу, не переделывая ее постфактум. Также очень легко можно понять какое волокно установлено справа и/или слева, так как отличия видны благодаря камерам.

Рисунок 3 – Дисплей на FSM-100P+ Fujikura.jpg

Рисунок 3 – Дисплей на FSM-100P+ Fujikura

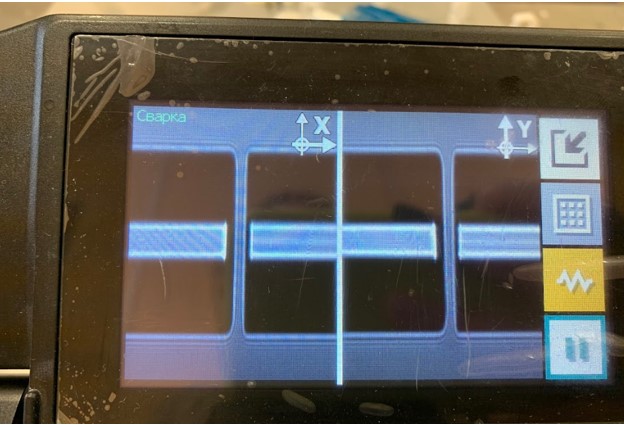

Fitel оснащён одним жидко-кристаллическим дисплеем с сенсорным экраном, что позволяет использовать его не только в виде экрана с изображением, но и управлять некоторыми параметрами. Кнопки экрана дублируют основные на панели сварочника, для большего удобства в настройке аппарата. Fitel также не раскрывает подробности об используемых камерах, однако здесь они менее чувствительные к изменениям, чем у Fujikura. На рисунке 4 установлены волокна ММ и SM, но визуально они неотличимы.

Рисунок 4 – Дисплей на S185PMLDF Fitel при сварке ММ и SM волокон.jpg

Рисунок 4 – Дисплей на S185PMLDF Fitel при сварке ММ и SM волокон

Одним из недостаточно также является и то, что некоторые дефекты камеры Fitel не могут распознать и они их «сглаживают», поэтому после получения некачественной сварки приходится переделывать всю работу.

Примеры сварки волокон

Сварка стандартных типов оптического волокна выполнилась на стандартных автоматических режимах.

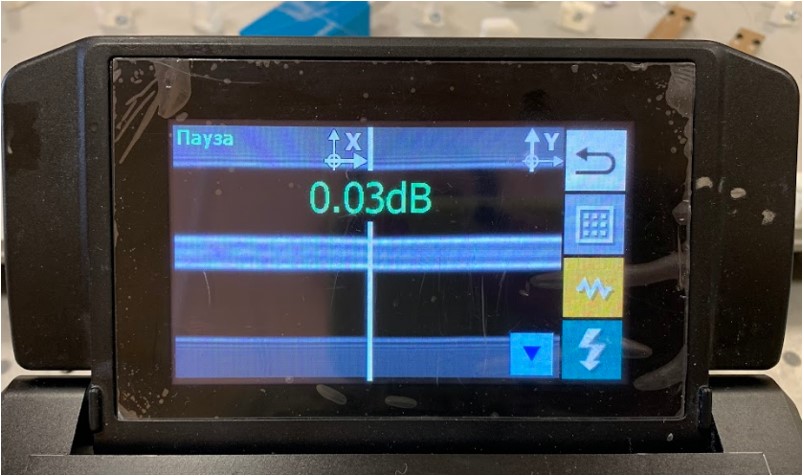

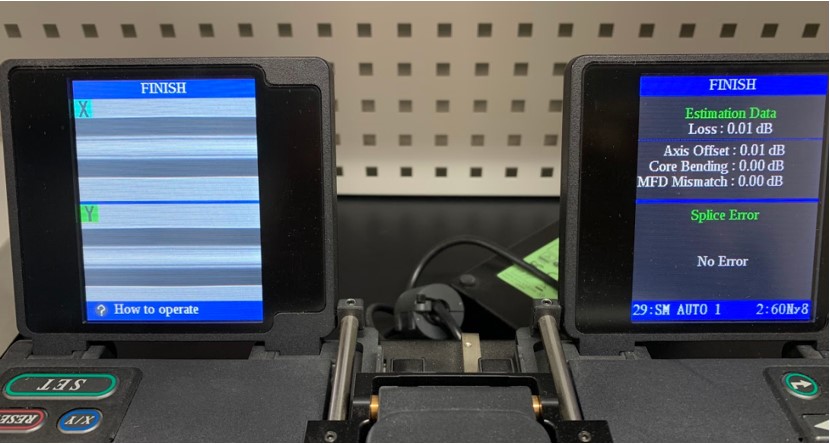

1. SMF-SMF (G652D, YOFC)

S185PMLDF Fitel.jpg

S185PMLDF Fitel


FSM-100P+ Fujikura.jpg

FSM-100P+ Fujikura

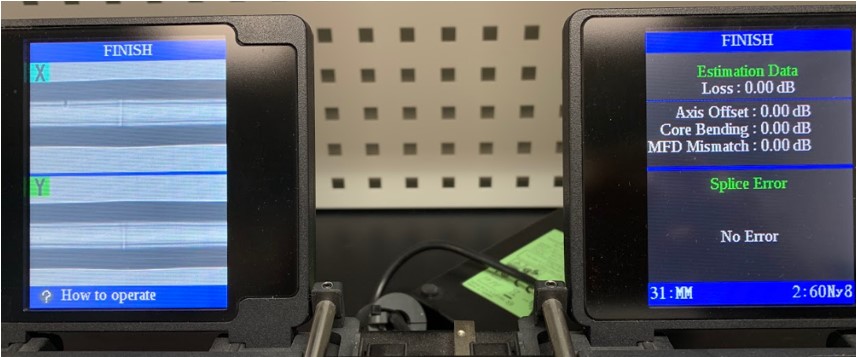

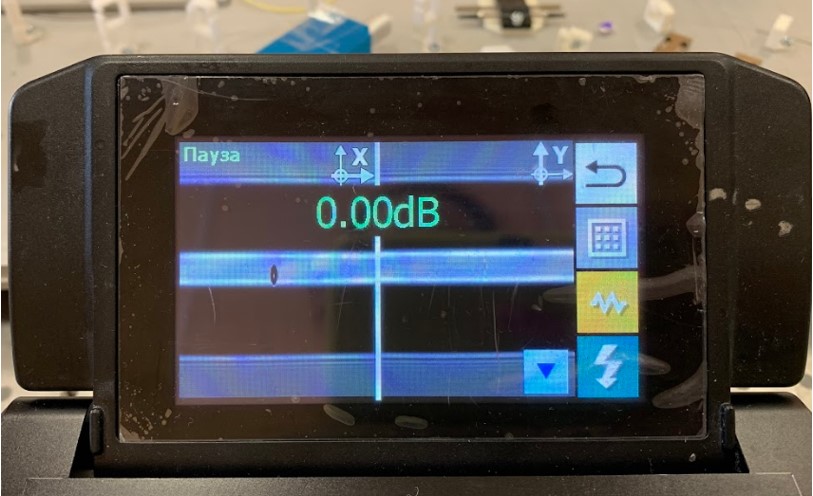

2. MMF-MMF (SI105/125-22/250, YOFC)

S185PMLDF Fitel 2.jpg

S185PMLDF Fitel


FSM-100P+ Fujikura 2.jpg

FSM-100P+ Fujikura

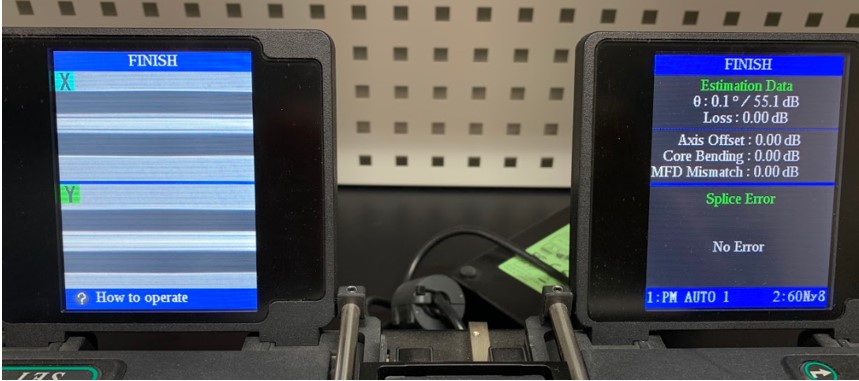

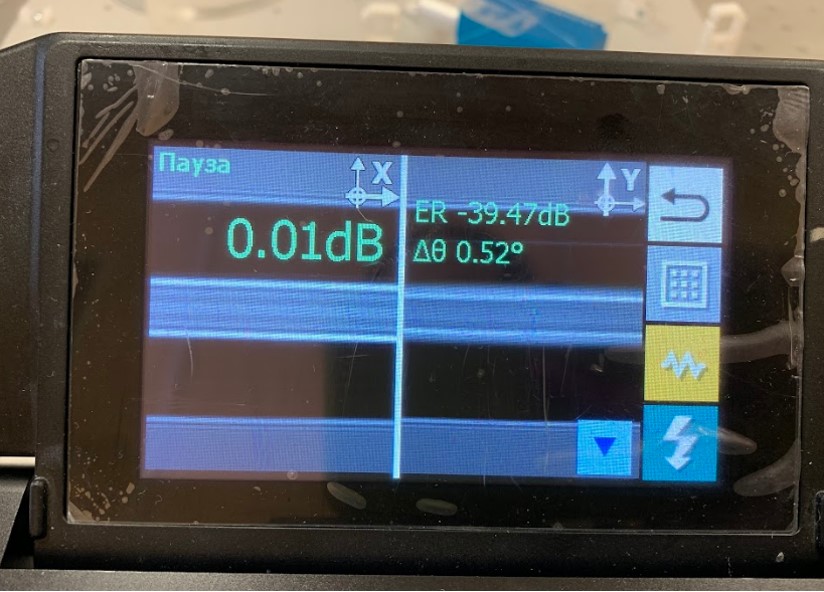

3. PM-PM (PM1017-C, YOFC)

S185PMLDF Fitel 3.jpg

S185PMLDF Fitel


FSM-100P+ Fujikura 3.jpg

FSM-100P+ Fujikura


Каждый из сварочных аппаратов имеет свои преимущества и недостатки. Всегда необходимо ориентироваться на тот функционал, который необходим, конкретно под задачи пользователя. При одних условиях может подойти Fitel, при других отлично встроится в работу Fujikura.
