Специалисты «ЛЛС» провели ремонт лазерного источника JPT CW-2000E
Как правило, мощные лазерные системы имеют частую проблему выхода из строя выходного лазерного излучения QBH. Так и случилось с лазерным источником JPT CW-2000E с максимальной выходной мощностью 2 кВт.
Кабель QBH состоит из транспортного пассивного оптического волокна, на выходе от лазера имеет металлическую броню, для защиты от механических воздействий. С одной стороны кабель имеет выходной оптический коннектор QBH, а с другой стороны волокно в полимерной оболочке для сварки с оптическим трактом лазера.

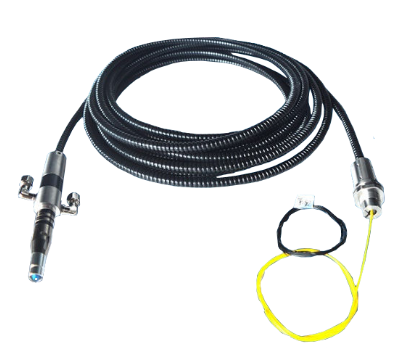

Общий вид кабеля с коннектором QBH
Кабель может проводить сигнал с высокой оптической мощностью, его коннектор может быть оснащен водяным охлаждением и защитной блокировкой (контроль температуры и контроль стыковки), что повышает надежность работы самого лазера и предотвращает от выхода из строя компоненты оптического тракта.
Для лазера JPT CW-2000E проведена сварка кабеля QBH с основной схемой, а также проверка выходного излучения. Сварка осуществлялась на сварочном аппарате Fujikura FSM-100P+ посредством автоматического режима. На сварке виден шов вследствие различия геометрии волокна кабеля с геометрией волокна оптического тракта, однако потери на сварке незначительные. Особенность сварки заключается в том, что обычно диаметр кварцевой оболочки волокна составляет не менее 360 мкм и стандартные сварочные аппараты не имеют возможность приварить такой кабель.

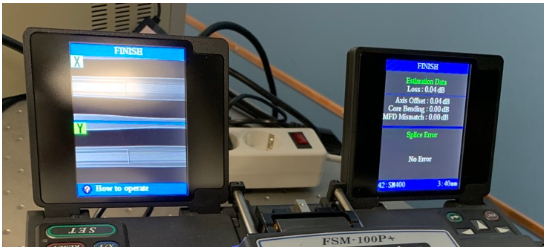

Результат сварки кабеля с лазерной схемой
Место сварки размещается в защитной канавке и покрывается заново полимером для защиты. Далее проводилось включение лазера и исследование его выходных характеристик. Выходная мощность измерялась с помощью теплового датчика Ophir FL1100A-BB-65 и цифрового дисплея Nova Ⅱ.
Дополнительно можно провести замеры температуры лазерной схемы с помощью тепловизора. В случае обнаружения перегревов необходимо предпринять меры по устранению подобных дефектов, например заменить перегреваемый компонент схемы.

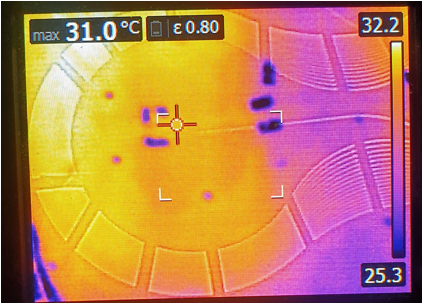

Пример термограммы работающего лазера
При подключении пилотного луча можно также определить дополнительные места высветки лазерного излучения и в случае необходимости заменить компоненты схемы или переделать сварки.

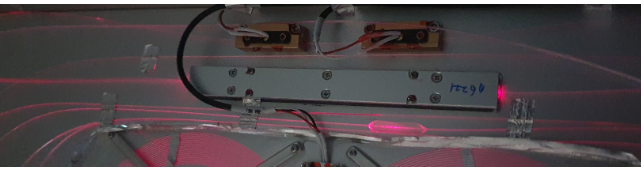

Пример выявления мест потерь излучения с помощью пилотного лазера
Таким образом, лазер JPT CW-2000E отремонтирован и проверен на неисправности. Он полностью работоспособен и готов к дальнейшей эксплуатации.
