Комплект оборудования и расходников для производства оптических патч-кордов

Комплект оборудования и расходников для производства оптических патч-кордов

23.06.2022
149
Поделитеcь новостью:

Компания «ЛЛС» подготовила список оборудования и компонентов, требуемых для производства оптических патч-кордов. В данной заметке приведены все необходимые элементы для создания производственного участка.

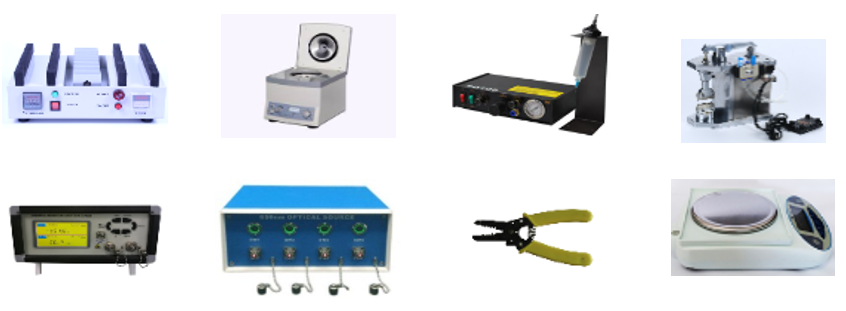

В зависимости от типа патч-корда (SM/ MM/ PM) и типа коннектора (FC/ ST/ LC/ SMA) выбирается необходимая оснастка. Однако для производства всех патч-кордов общими будут следующие комплектующие:

  • Печь для полимеризации / отверждения;
  • Полировальная станция;
  • Измеритель прямых и обратных потерь;
  • Центрифуга для удаления пузырьков воздуха из эпоксидной смолы;
  • Торцевой микроскоп;
  • Машина для впрыска эпоксидной смолы;
  • Источник излучения 650/ 1310/ 1550 нм;
  • Полировальные пленки различной степени жесткости и стеклянный диск;
  • Оснастка (подставка под коннекторы) для полировальной машины;
  • Набор стрипперов для буферного покрытия;
  • Скалыватель;
  • Взвешиватель и миксер эпоксидной смолы.

комплект оборудования.png

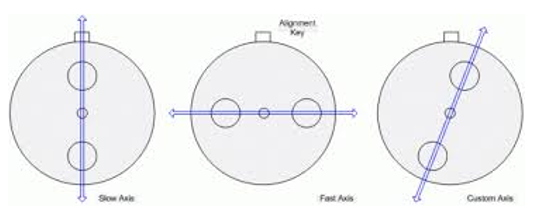

Впрочем, производство коннекторов на волокне с сохранением поляризации требует больше ресурсов и оборудования, т.к. необходимо расположить напрягающие стержни строго в соответствии с ключом коннектора.

необходимо расположить напрягающие стержни строго в соответствии с ключом коннектора.png

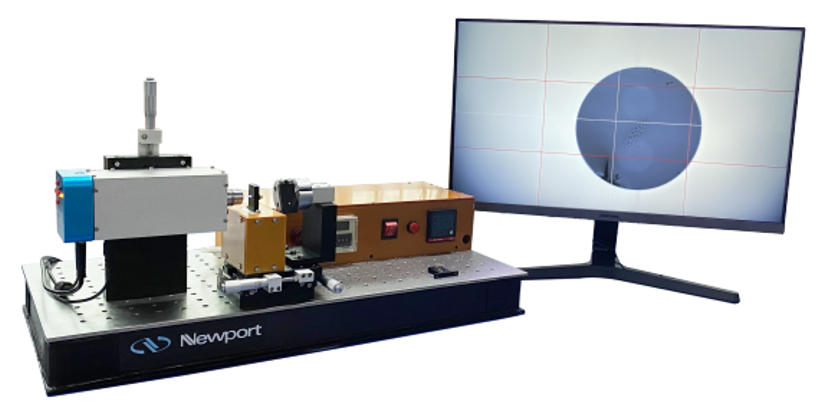

Для выполнения этих действий предполагается использование системы выравнивания волокон с сохранением поляризации.

система выравнивания волокон с сохранением поляризации.png

В состав установки входят:

  • CCD камера;
  • Фиксатор коннектора;
  • Система фокусировки;
  • Вращатель волокна;
  • Система нагрева и отверждения

Сразу после выравнивания волокно может быть нагрето и отверждено в феруле/ капилляре.

Помимо оборудования для обработки, для волокон с сохранением поляризации требуется дополнительное оборудование для тестирования. Сюда входят:

  • Измеритель экстинкции;
  • Волоконный поляризатор;
  • Широкополосный источник света.

Чтобы не запутаться в обилии оснастки, не потерять из виду необходимый компонент, компания «ЛЛС» предлагает оснащение рабочего места «под ключ»:
