    Как выбрать оптический сплиттер

    Как выбрать оптический сплиттер

    28.07.2021
    39
    Поделитеcь новостью:

    Оптический сплиттер (разветвитель) представляет собой устройство для распределения мощности сигнала. Он играет важную роль в пассивных оптических сетях (PON), позволяя использовать один интерфейс для нескольких абонентов, разделяя падающий свет на два или более пучка и тем самым максимизируя их производительность.

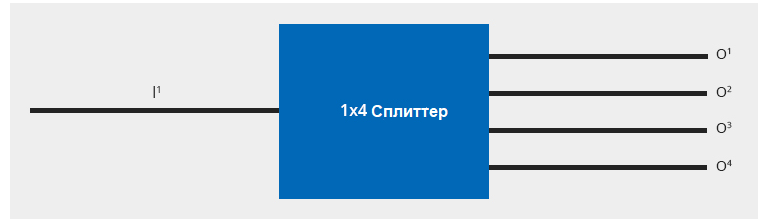

    Пассивный оптический делитель может разделять падающий световой луч на несколько лучей в определенном соотношении. Представленная ниже конфигурация разделения 1x4 представляет собой базовую структуру: разделение падающего светового луча от одного входного оптоволоконного кабеля на четыре световых луча и их передача на четыре отдельных выходных оптоволоконных кабеля. Например, если входной оптоволоконный кабель обеспечивает пропускную способность 1000 Мбит / с, каждый пользователь на конце выходных оптоволоконных кабелей может использовать сеть с пропускной способностью 250 Мбит/с.

    Конфигурация 1x4.png

    Рис.1 – Конфигурация 1x4

    Чтобы разобраться в сплиттерах и сделать правильный выбор, важно понимать их основные особенности.

    Типы оптических разветвителей

    Есть несколько подходов к классификации сплиттеров. Самые распространённые:
    • по конфигурации
    • по типу волокна
    • по технологии производства


    По своей конфигурации они могут быть X или Y вида. Самый простой пример делителя Х типа - 2х2, а Y типа - 1х2. По способу деления излучения разветвители бывают симметричными (равномерное деление мощности между всеми выходами) и несимметричными (на каждый выход поступает определенный процент от входного света).

    Согласно используемому волокну разветвители могут быть одномодовыми, многомодовыми и с поляризационно независимым волокном. Они отличаются доступными длинами волн: в случае многомодовых устройств - 850/1310 нм или 1310 /1550 нм для одномодовых. Существуют волоконно-оптические разветвители с одним и двумя окнами: ответвитель с одним окном имеет одну рабочую длину волны, а с двумя окнами - две.
    Различают два вида разветвителей в зависимости от технологии производства разветвителей: сварные (FBT) и планарные (PLC).

    Сплиттер FBT основан на традиционной технологии сварки нескольких волокон вместе. Сплиттер PLC основан на технологии планарных световолновых схем, которая доступна в различных соотношениях разделения, включая 1: 4, 1: 8, 1:16, 1:32, 1:64 и т. д.

    Обычно FBT разветвители обеспечивают рентабельные решения, в то время как разветвители PLC подходят для приложений с высокой плотностью размещения. Следующая таблица отражает несколько факторов, отражающие различия между PLC и FBT сплиттерами.

    Характеристика

    Тип устройства

    сварной

    планарный

    Рабочие длины волн

    1310 нм, 1550 нм, 850 нм

    1260-1650 нм

    Максимальное количество выходов

    4

    256

    Коэффициент деления мощности

    Неравномерное деление, например, 5%/95%, 20%/80% и т.д.



    Равномерно между всеми выходами

    Размер корпуса

    Миниатюрный (трубка)

    Зависит от модификации, может быть как в виде трубки, пластикового корпуса или 1U корпуса.


    Основные характеристики разветвителей
    • Центральная длина волны

    Стандартными длинами волн выбирают 1310 или 1550 нм. Рабочий диапазон длин волн, в пределах которого параметры передачи будут соответствовать нормативным значениям, обычно составляет ± 40 нм. Кроме того важно отметить, что величина диапазона характеризует качество технологии производства сплиттеров.

    • Вносимые оптические потери (Insertion loss)

    Данный параметр показывает величину затухания передаваемого сигнала из порта 1 в порты 2 и 3. Основные потери происходят в месте разветвления и обычно составляют несколько десятых дБ. Передаваемый сигнал неравномерно делится между выходными портами и определяется коэффициентом деления.

    • Обратные потери

    Обратные потери - это потеря мощности светового сигнала, возвращаемого или отраженного разрывом в оптическом волокне или линии передачи. Высокие обратные потери в сплиттере снижают мощность, отражаемую обратно в передающий порт, тем самым минимизируя шум, который может привести к снижению мощности системы.

    • Направленность

    Направленность - это доля мощности, передаваемой от одного входного порта к другому входному порту или от выходного порта к другому выходному порту в сплиттерах. Для оптического разветвителя 2 × N, когда свет вводится в один из входных портов, свет распространяется не только из выходных портов. Часть света распространяется обратно посредством второго входного порта. Точно так же, когда свет вводится в один из выходных портов, часть света распространяется обратно через другие выходные порты.

    • Равномерность

    Равномерность - это максимальное значение вносимых потерь между одним входным портом и любыми двумя выходными портами или между двумя входными портами и одним выходным портом в сплиттере. Это требование гарантирует, что для системы PON мощность передачи на каждом выходном порте разветвителя будет одинаковой, что упрощает конструкцию сети.

    Области применения

    В процессе производства оптического разветвителя по FBT технологии два или больше волокон размещаются близко друг к другу, скручиваются и сплавляются под действием тепла. Кроме того, предусмотрен источник сигнала, который контролирует желаемые соотношения разделения мощности.

    Благодаря более новой технологии, основанной на использовании чипа, изготовленного методом литографии, планарный делитель обеспечивает лучшее решение для приложений с большим количеством выходов.

    Оба типа делителей используется в таких приложениях, как:
    • Все технологии подключения волокна: FTTX (до точки), FTTB (до здания), FTTH (до квартиры/дома), FTTN (до сетевого узла), FTTC (до микрорайона)
    • Пассивные оптические сети (PON)Локальные сети (LAN)
      Кабельное телевидение

    С быстрым ростом использования FTTx возрастает потребность в сплиттерах больших конфигураций (1x32, 2x64 и т. д.). Из-за своего преимущества в производительности именно планарные (PLC) устройства чаще используется в приложениях, где конфигурация больше, чем 1x4.

    В том числе благодаря сплиттерам, оптоволоконные системы начали активно заменять коаксиальные сети, которые использовались для передачи аналоговых радиочастотных сигналов цифрового ТВ. Мультиплексорные ответвители с разделением по длине волны используются для наложения аналогового сигнала 1550 нм от цифрового передатчика цифрового ТВ в головной станции на 1310 нм и сигнала 1490 нм.
