    BWT: мониторинг температуры и мощности диода по встроенным термистору и фотодиоду

    BWT: мониторинг температуры и мощности диода по встроенным термистору и фотодиоду

    06.04.2020
    409
    Поделитеcь новостью:

     BWT Beijing производит подсистемы и компоненты диодных лазеров для различных применений.

       Основная линейка продукции включает:

    Для заказа компонентов и оборудования от BWT Beijing отправьте заявку на info@lenlasers.ru.


    Как известно, для обеспечения стабильной работы диодов, производители комплектуют их корпуса термистором и фотоприемником, как опцией для параллельного мониторинга температуры и мощности.

    Термистор - это резистор, сопротивление которого зависит от изменения температуры. Фотодиод дает зависимость выходной мощности от тока.

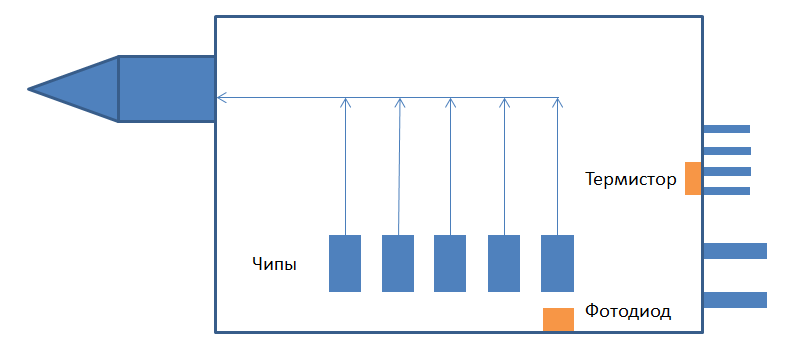

    Приведем пример расположения данных компонентов внутри диода:


    Термистор расположен на боковой стенке, рядом с основной подложкой, на которой располагаются излучательные чипы. Фотодиод расположен на основной подложке между чипами.

    Изменение температуры, как было сказано ранее, измеряется в зависимости от сопротивления. Однако, поскольку пространство (корпус), в котором расположены чипы, ограничено, можно сказать, что каждый чип работает при одинаковой температуре.

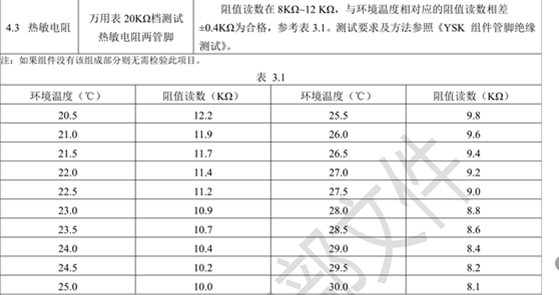

    Зависимость температуры от сопротивления

    Зачем требуется измерять температуру подложки? При недостаточном охлаждении время работы диода значительно сокращается. Стандартной температурой эксплуатации является диапазон  15~35 °C. Перегрев диода приводит к «выгоранию» чипов и последующем выходе из строя всего устройства.

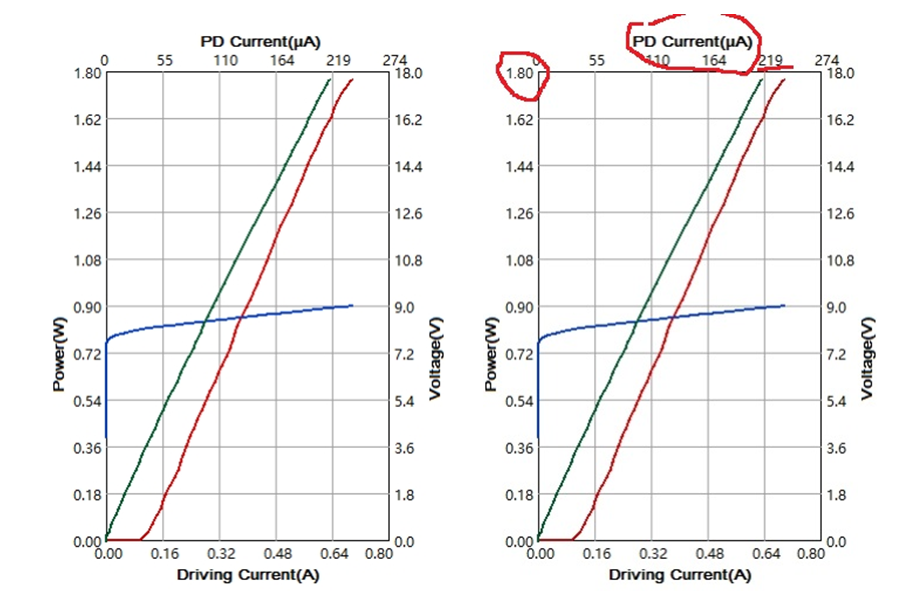

    Как работает индикация превышения того или иного параметра – заказчик может определить самостоятельно. Фотоприемник предназначен для обратной связи по току при различной мощности. Измерения с фотоприемника имеют следующую зависимость:


    Зеленая кривая - это ток фотоприемника в зависимости от мощности (219 мкА ~ 1,8 Вт).

    Таким образом, помимо защиты от обратных отражений диоды BWT Beijing могут иметь встроенный мониторинг температуры и мощности.

    Купить продукцию BWT Beijing Вы можете, пройдя по ссылке.

    АО «ЛЛС» является официальным дистрибьютором и представляет весь спектр продукции BWT Beijing LTD на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.
