7T167-50 - Низкопрофильный линейный транслятор из алюминия

Standa

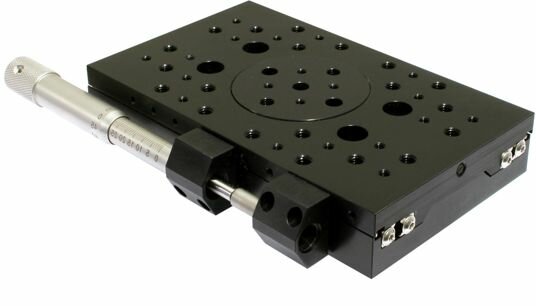

7T167-50 - Низкопрофильный линейный транслятор из алюминия - фото 1

7T167-50 - Низкопрофильный линейный транслятор из алюминия - фото 2

7T167-50 - Низкопрофильный линейный транслятор из алюминия - фото 3

7T167-50 [чертежи]

В наличии

Выбрать парт-номера

7T167-50 [чертежи]

Характеристики

Тип
Транслятор с низким профилем
Диапазон перемещения
50.8 мм
Чувствительность
1 мкм
Максимальная горизонтальная нагрузка
16 кг
Максимальная вертикальная нагрузка
7 кг
Категория
Линейные трансляторы

Описание
Заказать товар
Описание
Характеристики

Низкопрофильные линейные трансляторы из алюминия 7T167 обеспечивают перемещение вдоль одной оси. Перемещаемые элементы крепятся на платформе при помощи отверстий М6 и М4. Трансляторы имеют центральное отверстие с апертурой диаметром 50 мм (2 дюйма), которая остаётся неперекрытой при перемещении более 15 мм. Отверстие может быть закрыто вставной платформой - кладется на опорный фланец. Вставная платформа может вращаться и предоставляет дополнительные крепежные отверстия. Её положение может быть зафиксировано при помощи двух винтов. Угловые кронштейны 2АВ167-50 позволяют собрать трансляторы 7Т167 в X-Y-Z конфигурацию.

Особенности

Прецизионное перемещение
Диапазон перемещения 50 мм
Трансляторы собираются в X-Y-Z конфигурацию
Обратимые для левосторонних или правосторонних приложений
Чистая апертура 2 дюйма (50 мм)
Вставная платформа со сквозными отверстиями М6 и М4
Версия для работы в вакууме
Моторизованная версия 8MT167-100

АО «ЛЛС» является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

Характеристики

Параметр

Значение
Тип

Транслятор с низким профилем
Диапазон перемещения

50.8 мм
Чувствительность

1 мкм
Максимальная горизонтальная нагрузка

16 кг
Максимальная вертикальная нагрузка

7 кг
Точность установки

5 мкм (полделения)
Сборка X-Y

напрямую
Сборка Z

2AB167-50

Положить в корзину	Название	В наличии	Выбрать количество	Вес, кг	Примечание	Цена
Сбросить				Выбрать: - 1.2 2.4 3.7
В корзину	7T167-50XYZ			3.7	3 оси	202 562 руб.
В корзину	7T167M-50XYZ			3.7	3 оси, "зеркальная" версия	184 700 руб.
В корзину	7T167-50XY			2.4	2 оси	129 930 руб.
В корзину	7T167M-50XY			2.4	2 оси, "зеркальная" версия	118 900 руб.
В корзину	7T167-50			1.2	1 ось	64 884 руб.
В корзину	7T167M-50			1.2	1 ось, "зеркальная" версия	64 884 руб.
В корзину	7T167S-50			-	без отверстия	55 684 руб.
В корзину	7T167SM-50			-	без отверстия	55 684 руб.
