10PMA-1 - Аттенюатор лазерного пучка
- Диапазон длин волн
- 0.4 - 2.5 мкм
- Среднее ослабление
- 103
- Апертура
- 17.5 мм
- Максимальный диаметр луча
- 15 мм
- Материал клиньев
- UVFS
- Описание
- Заказать товар
- Описание
- Характеристики
- Рекомендации по использованию

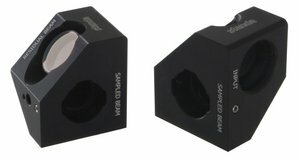

Аттенюатор 10PMA-1 использует отражение Френеля на плоских передних поверхностях двух ортогональных оптических клиньев без покрытия для отбора около 0,09% входящего луча. Это устройство сохраняет как профиль излучения, так и поляризацию луча. 10PMA-1 подходит как для CW, так и для импульсного лазера с диаметрами лучей до 15 мм и мощностью от 10 мВт до 40 Вт.
Переменные оптические аттенюаторы, такие как 10CWA168, могут быть объединены с 10PMA-1, чтобы обеспечить дополнительное точное ослабление.
Базовая модель, содержащая оптические клинья Infrasil302 без покрытия, может быть изменена в соответствии с требованиями конкретного применения. По запросу возможны различные материалы для оптических клиньев, AR с фиксированной длиной волны, а также широкополосные просветляющие покрытия BBAR, механические адаптеры, соответствующие требованиям заказчика.
Принцип работы: входящий пучок, оптическая ось которого ортогональна плоскости входного окна 10PMA-1 (INPUT), падает на поверхность первого клина под углом 45о, и в результате частичного отражения от нее (коэффициент отражения по мощности зависит от состояния поляризации входящего пучка, однако не превышает 0.1) направляется на поверхность второго клина также под углом 45o , при этом плоскости падения взаимно ортогональны. Лазерный пучок, отраженный от второго клина, направляется на выходное окно 10PMA-1 (SAMPLED BEAM), его ось ортогональна оси входящего пучка и смещена в поперечном направлении на 15 мм. Лазерное излучение, выходящее из окна RESIDUAL BEAM (ось выходящего пучка составляет угол порядка 5o с осью падающего), содержит свыше 90% энергии падающего пучка.
Особенности
- Сохраняет состояние поляризации излучения
- Не вносит искажений в волновой фронт
- Фиксированное точное ослабление (103) слабо зависит от длины волны
- Применяется для ослабления ультракоротких лазерных импульсов
- Оптические клинья устраняют появление ореолов и множественных отражений
- Полированные отражающие поверхности без покрытия (лазерного качества) для работы в широком диапазоне длин волн и высокой LIDT
- Стабильные механические и оптические характеристики в широком диапазоне температур
- Прочная и простая в использовании конструкция, не требующая обслуживания, долговечность
- Совместимость с VOA
АО «ЛЛС» является дистрибьютором компании Standa на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Диапазон длин волн0.4 - 2.5 мкм
-
Среднее ослабление103
-
Апертура17.5 мм
-
Максимальный диаметр луча15 мм
-
Материал клиньевUVFS
-
Показатель преломления1.4607 (λ = 532 нм), 1.4496 ( λ = 1064 нм)
Возможные применения: в системах измерения пространственных характеристик пучка на основе ПЗС-матриц и датчиков волнового фронта типа Шака-Гартмана, при проведении спектральных измерений с использованием оптических анализаторов спектра.
Положить в корзину | Название | Выбрать количество | Диапазон длин волн, нм | Апертура | Максимальный диаметр входного пучка, мм | Цена |
|
|
|
||||
В корзину | 10PMA-1 |
|
400 - 2500 | 17.5 мм | 15 | 143 117 руб. |
