Лазерная маркировка

Лазерная маркировка – технология бесконтактного нанесения информации на поверхность любого вида материалов. Технология представляет собой воздействие на поверхность сфокусированным лазерным лучом высокой плотности мощности, сопровождающейся абляцией (удалением) вещества или изменением его структуры и цвета. От гравировки ее отличает то, что рисунок не имеет рельефа. Купить лазерный маркер Вы можете у компании «Ленинградские Лазерные Системы».

ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ ДЛЯ ЛАЗЕРНОЙ МАРКИРОВКИ:

Нанесение контента любой сложности: текст, векторная и растровая графика;

● Технология 3D обработки объемных деталей;
Минимальное деформирующее воздействие на деталь;

● Рисунок перманентен, устойчив к механическим, термическим и химическим воздействиям;

● Высокая скорость процесса;

● Высочайшее разрешение (более 1000 dpi, для сравнения, у краски 60 dpi);

● Сверхтонкие линии до 0.01 мм;

● Бесконтактность;

● Легкая обработка труднодоступных мест;

● Экологичность и отсутствие расходных материалов;

● Возможность встраивания в конвейерную линию и полного автоматизирования;

● Непрерывная эксплуатация в режиме 24/7.

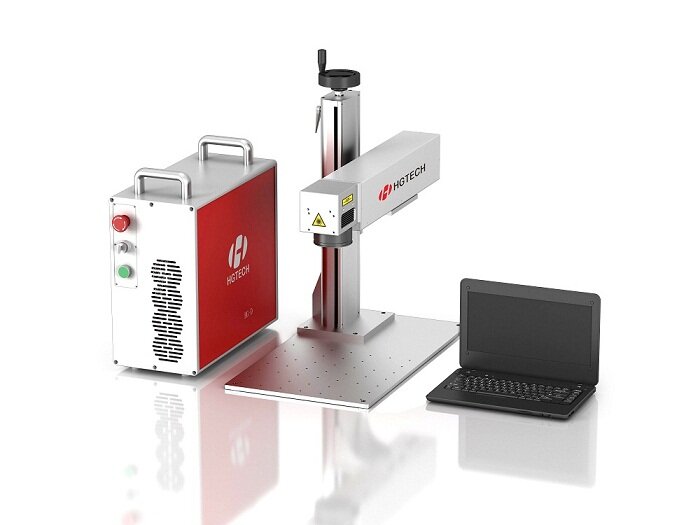

Настольная установка для лазерной маркировки

на основе волоконного/ СО2-лазера

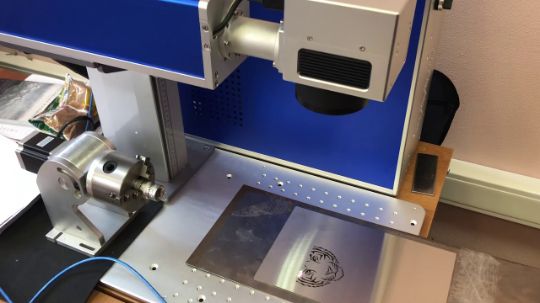

НАСТОЛЬНАЯ УСТАНОВКА ДЛЯ ЛАЗЕРНОЙ МАРКИРОВКИ предназначена для быстрой и гибкой лазерной маркировки. Ее оптический блок пыленепроницаем и защищен от вибрации. Ручная регулировка фокуса, возможна автоматизация. Настольная установка лазерной маркировки безопасна благодаря интегрированному корпусу.

Возможно оснащение двумя типами лазерных источников.

Волоконный лазер (длина волны 1064 нм) мощностью 20, 30 и 50 Вт
●  СО2-лазер с RF-возбуждением (длина волны 10.64 мкм) мощностью 30 Вт

● Высокая скорость и точность лазерной маркировки;

● Стабильная выходная мощность;

● Непрерывная работа в режиме 24/7;

● Воздушное охлаждение;

● Не требует обслуживания и расходных материалов.

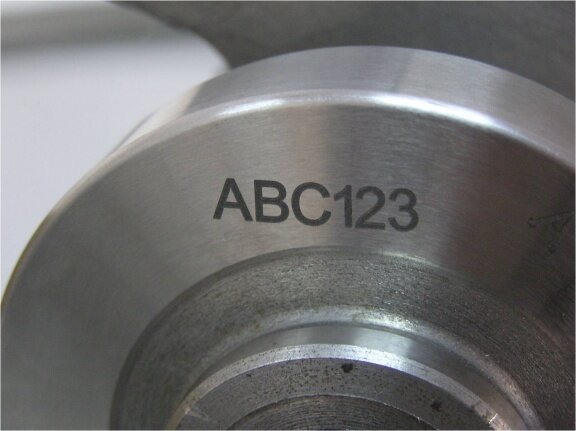

● Настольная установка для лазерной маркировки на основе волоконного лазера используется для маркировки металлов и сплавов, пластмасс, удаления покрытий.

● Настольная установка для лазерной маркировки на основе СО2-лазера предназначена для маркировки на различных неметаллах: коже, бумаге, дереве, большинстве видов пластиков, электронных компонентах; стеклокерамике и т.д.

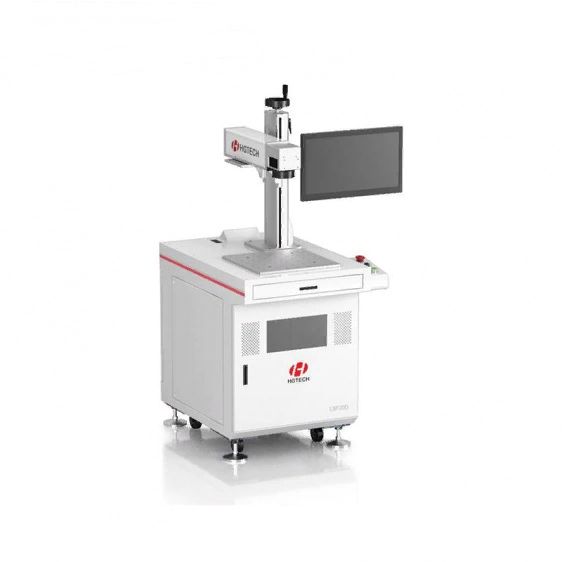

Установка для лазерной маркировки

на основе волоконного/ СО2-/DPSS лазера


УСТАНОВКА ДЛЯ ЛАЗЕРНОЙ МАРКИРОВКИ широко распространена во многих областях промышленности благодаря превосходному качеству и низкой цене. Интегрированная конструкция компактна, удобна для перемещения.

Волоконный лазер (длина волны 1064 нм) мощностью 10, 20, 30, 50, 100 Вт
СО2-лазер с RF-возбуждением (длина волны 10.64 мкм) мощностью 30, 55, 150 Вт
Твердотельный лазер с диодной накачкой (DPSS) (длина волны 355 / 532 нм) 10, 15 Вт

● Высокое качество, низкая цена;

● Отсутствие расходных материалов;

● Стабильная выходная мощность;

● Непрерывная работа в режиме 24/7;

● Высокая эффективность электрооптического преобразования и небольшая потребляемая мощность.

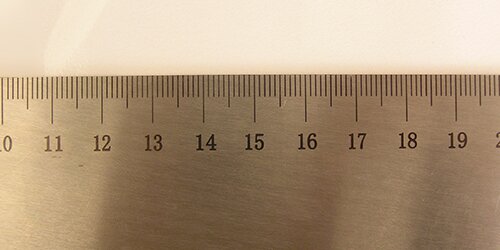

● Установка на основе волоконного лазерамаркировка металлов и сплавов, пластмасс, удаление покрытий.

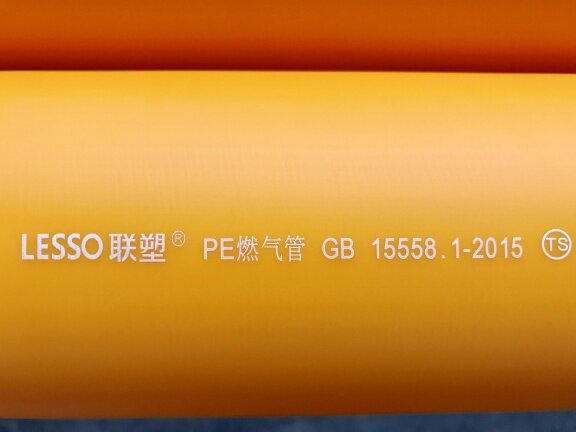

● Установка на основе СО2-лазера: маркировка на различных неметаллах: коже, бумаге, дереве, большинстве видов пластиков, электронных компонентах; стеклокерамике и т.д.
●Установка на основе твердотельного лазера с диодной накачкой с излучением зеленого и УФ диапазона: маркировка широкого спектра материалов с высокой точностью.

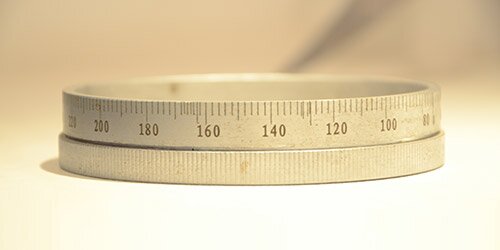

Применение лазерных маркеров

Маркировка - неотъемлемая составляющая современного производства, позволяющая контролировать качество и объем выпускаемой продукции, снизить риск подделок. Маркировка лазером является наиболее гибким, точным и долговечным методом из всех существующих. Она перманентна и сохраняет нанесенную информацию на протяжении всего жизненного цикла изделия.

Оборудованием лазерной маркировки могут быть оснащены как высоконагруженные предприятия, так и небольшие частные мастерские.

Системы для лазерной маркировки полностью автоматизированы и могут быть встроены в конвейерную линию. Они не требуют обслуживания и расходных материалов, тем самым сводя к минимуму работу оператора. Программное обеспечение полностью исключает брак.


Установка для лазерной маркировки

на основе волоконного MOPA лазера


За счет использования MOPA лазера, установка позволяет управлять длительностью импульса в диапазоне от 4 до 200 нс, что расширяет спектр обрабатываемых материалов и реализуемых процессов. Только волоконный лазер с конфигурацией MOPA позволяет выполнять контрастную маркировку пластиков, цветную маркировку некоторых видов металлов, черную маркировку анодированного алюминия, обработку тонких металлических пластин без деформации и т.д.

Волоконный лазер с конфигурацией MOPA (длина волны 1064 нм) мощностью  20, 30 и 50 Вт

● Универсальный волоконный MOPA лазер
● Регулируемая длительность импульса

● Расширенный спектр обрабатываемых материалов

● Точная маркировка

● Высокая скорость лазерной маркировки

● Стабильная работа в режиме 24/7;

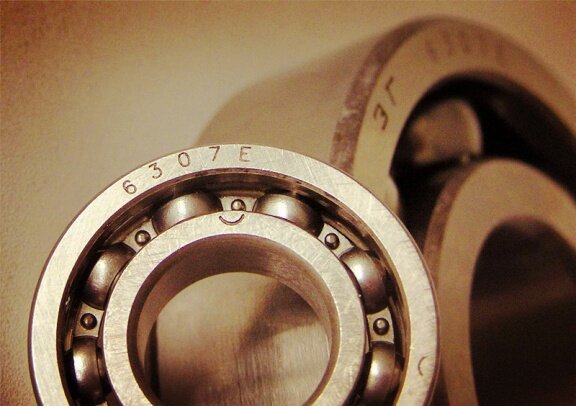

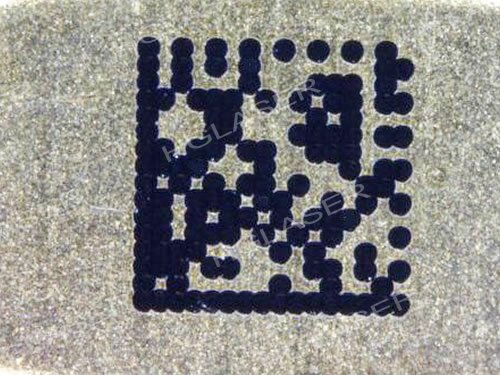

● Маркировка металлов и сплавов, в том числе черная маркировка анодированного алюминия и цветная маркировка металлов;

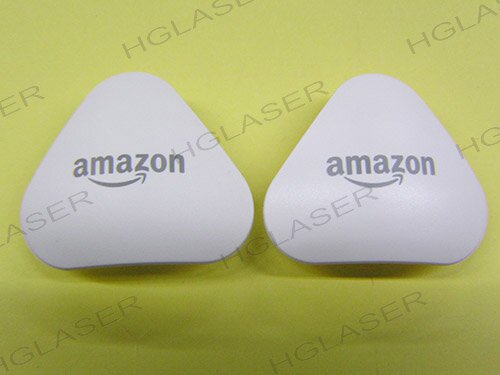

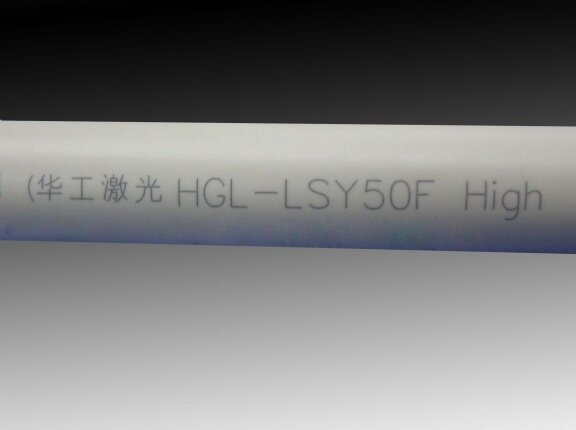

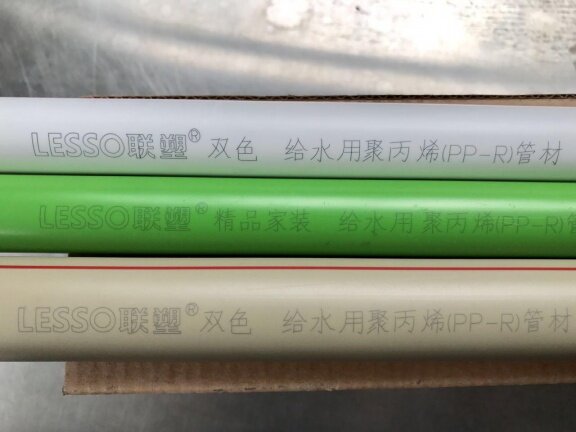

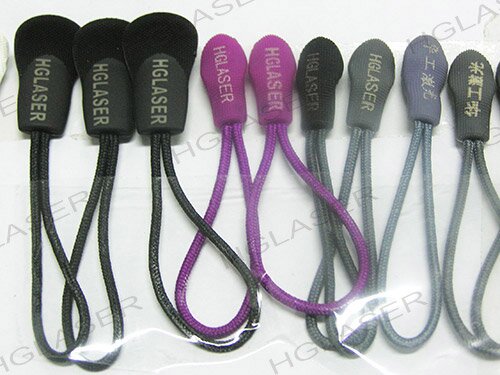

● Контрастная маркировка пластиков

● Прецизионная маркировка электронных компонентов;

● Глубокая гравировка металлов;

● Маркировка керамики;

● Маркировка упаковочных материалов и т.д.

Оборудование

На текущий момент наиболее распространены волоконные установки, что связано с низкой ценой, длительным сроком службы (ресурс работы превышает 100 000 часов) и легкостью эксплуатации волоконных источников. Такие маркеры используются преимущественно для обработки металлов, поскольку длина волны генерации волоконных лазеров (λ = 1064 нм) хорошо поглощается металлами. Цена на лазерные маркеры на базе волоконных лазеров самая низкая среди данного типа оборудования.

Для обработки неметаллов, например, стекло, оргстекло, дерево, кожа, керамика, ткань, бумага, оптимальны СО2-лазерные установки (λ =10,6 мкм). Но их излучение практически полностью отражается металлами. Эксплуатация таких систем осложнена необходимостью водяного охлаждения и своевременной заменой рабочего газа в трубке.

Третий тип

Третий тип маркеров изготавливается на основе твердотельных лазеров с диодной накачкой. Они излучают на длинах волн 1064, 532 и 355 нм в зависимости от конфигурации источника. Установки зеленого и УФ диапазона излучения (532 и 355 нм) наиболее универсальны: они позволяют выполнять обработку как металлов, так и неметаллов. Они обладают рядом уникальных особенностей: излучение более короткой длины волны обладает большей энергией кванта и минимальным диаметром пятна в области фокусировки. За счет этого увеличивается точность обработки и спектр выполняемых процессов. Такие системы реализуют контрастную маркировку сшитого ПВХ и цветных пластиков, стекол, специальных материалов в микроэлектронной промышленности. Ультрафиолетовые лазерные маркеры являются оптимальным выбором для прецизионного производства.

Компания "Ленинградские лазерные системы" (ЛЛС) предлагает широкий спектр готового оборудования для маркировки и все комплектующие для его сборки. Наши специалисты помогут подобрать оптимальную для Вас систему.

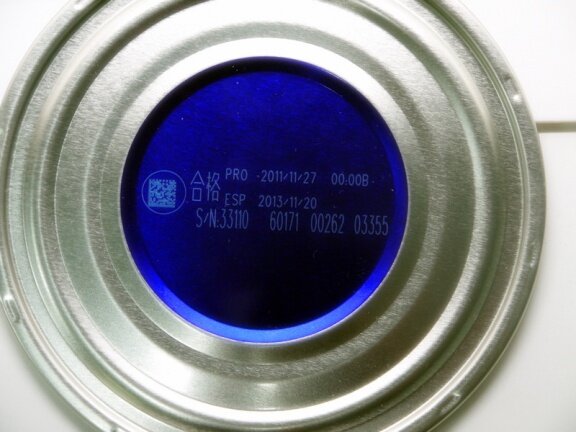

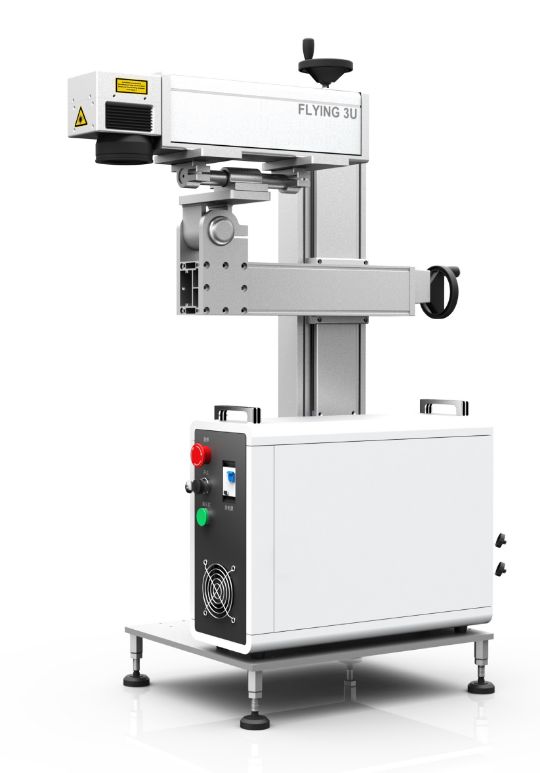

Встраиваемая установка для лазерной маркировки серии Flying

на основе волоконного / СО2- / DPSS лазера


ВСТРАИВАЕМАЯ УСТАНОВКА ДЛЯ ЛАЗЕРНОЙ МАРКИРОВКИ СЕРИИ FLYING предназначена для выполнения маркировки информации любой сложности на изделиях, движущихся по конвейеру. Встраивается непосредственно в конвейерную линию. Максимальная скорость конвейера может достигать 120 м/мин. Не требует присутствия оператора и обслуживания. Программное обеспечение позволяет практически полностью исключить брак.

Волоконный лазер (длина волны 1064 нм) мощностью  20, 30, 50, 100 Вт

СО2-лазер с RF-возбуждением (длина волны 10.64 мкм) мощностью 30, 55, 70 Вт
Твердотельный лазер с диодной накачкой (DPSS) (длина волны 355 / 532 нм) 3, 5, 12, 20 Вт

● Небольшая конструкция может быть установлена на любой конвейерной линии

● Промышленный лазерный источник

●Высокая скорость маркировки позволяет выполнять маркировку на быстродвижущемся конвейере

● Непрерывная работа в режиме 24/7

● Понятный интерфейс, простота в эксплуатации, высокая степень автоматизации

● Установка  на основе волоконного лазера: маркировка металлов и сплавов, пластмасс, удаления покрытий.

● Установка на основе СО2-лазера: маркировка на различных неметаллах: коже, бумаге, дереве, большинстве видов пластиков, электронных компонентах; стеклокерамике и т.д.
● Установка  на основе твердотельного лазера с диодной накачкой: маркировка широкого спектра материалов с высокой точностью.

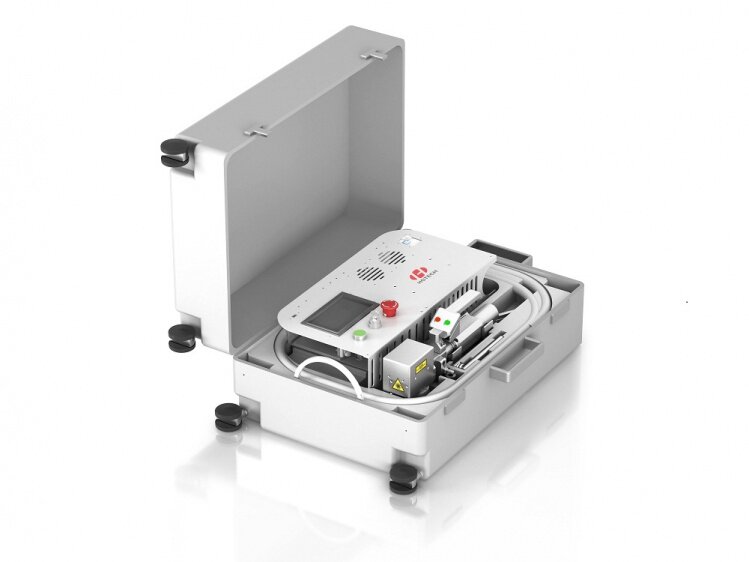

Переносная установка для лазерной маркировки

на основе волоконного лазера

Благодаря своей конструкции и небольшим размерам данная установка обладает отличными характеристиками для быстрой лазерной маркировки крупногабаритных изделий или труднодоступных мест. Оптический блок пыленепроницаем и защищен от вибрации.

Волоконный лазер (длина волны 1064 нм) мощностью 20, 30 Вт

● Долгий срок службы, не требует обслуживания в течение 100 000 часов

● Мобильность

● Стабильная работа в режиме 24/7

● Воздушное охлаждение

Установка используется для маркировки металлов и сплавов, пластмасс, удаления покрытий. Применяется для маркировки крупногабаритных или тяжелых изделий, труднодоступных мест. Может быть интегрирована в производственную линию.

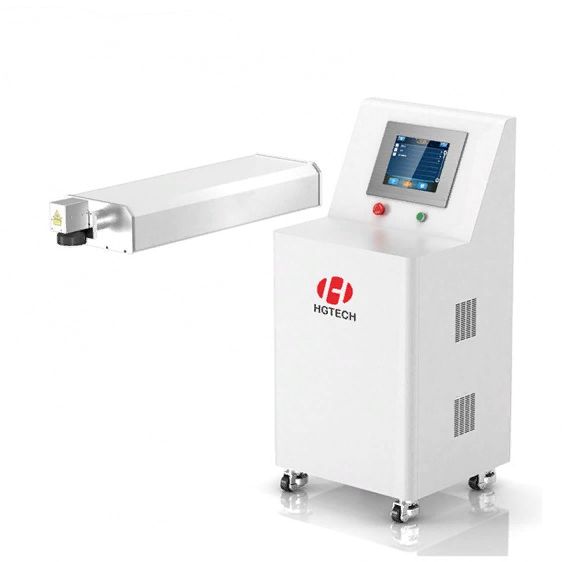

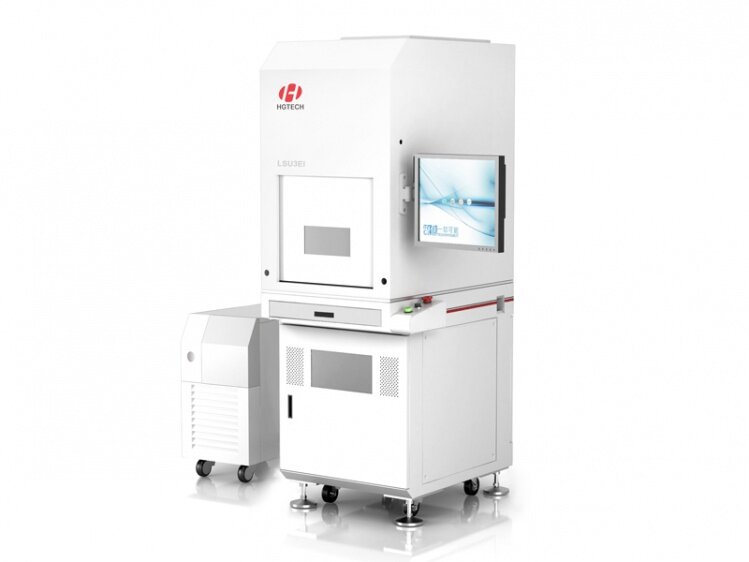

Установка для лазерной маркировки

 на основе твердотельного лазера с диодной накачкой с излучением УФ диапазона

Установка оснащена лазером с длиной волны излучения 355 нм и подходит для маркировки прецизионной обработки широкого спектра материалов.

Твердотельный лазер с диодной накачкой (DPSS) (длина волны = 355 ) 3 и 5 Вт

● Высокопроизводительный УФ лазер и высокое качество лазерного пучка обеспечивают идеальную маркировку и расширяет спектр обрабатываемых материалов
● Прецизионная маркировка
● Вращающийся стол
● Защитный корпус

Маркировка, резка и обработка специальных материалов, таких как все виды стекол, ЖК-панели, текстиль, интегральные схемы, сапфир, полимерные пленки и т.д.


Установка для лазерной маркировки

на основе зеленого лазера

Установка обладает более низким энергопотреблением по сравнению с другими установками такого типа. Большая энергия излучения лазера с длиной волны 532 нм расширяется спектр обрабатываемых материалов.

Твердотельный лазер с диодной накачкой (DPSS) (длина волны 532 нм ) 7 Вт

● Точность маркировки около 10 мкм, аккуратная кромка маркировки, отсутствие тепловой деформации;

● Небольшие размеры;

● Защитный корпус

Установка применяется для маркировки на электронных компонентах, интегральных схемах, автозапчастях, пластмассовых изделиях и т.д.

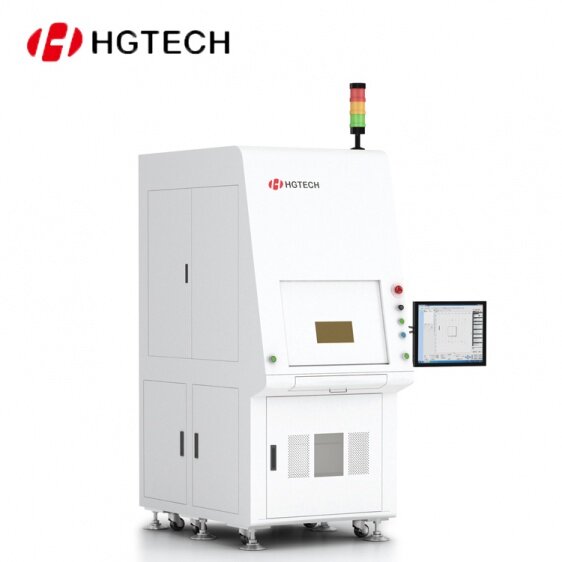

Установка для 3D лазерной маркировки

на основе волоконного лазера

Благодаря специально разработанной технологии данная установка может выполнять маркировку без расфокусировки на неровной поверхности. Технология трехмерной динамической маркировки использует специализированный 3D-гальваносканер, за счет чего лазерный луч может выполнять маркировку на любой 3D-поверхности.

Волоконный лазер (длина волны 1064 нм) мощностью 20, 30 Вт
● Долгий срок службы, не требует обслуживания в течение 100 000 часов

● Точность маркировки около 10 мкм
● Аккуратная кромка маркировки
● Отсутствие тепловой деформации

● Небольшие размеры

● Защитный корпус

Установка применяется для маркировки на электронных компонентах, интегральных схемах, автозапчастях, пластмассовых изделиях и т.д. сложной формы.

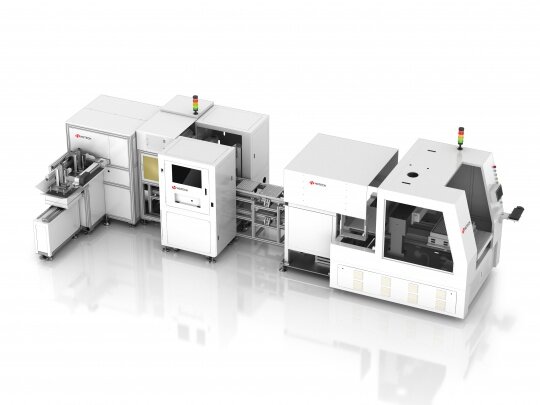

Автоматизированные линии

со встроенными системами лазерной маркировки

Благодаря наличию  полного цикла производства, возможно изготавливать системы автоматической маркировки любой сложности и различного назначения.

В состав установки входят надежные узлы известных брендов, софт собственного написания и системы контроля качества на каждом этапе производства.

Данные системы проектируются и изготавливаются индивидуально под конкретного покупателя.

Например, система маркировки крышек автоматический выполняет подачу и сортировку крышек, закупорку бутылок и маркировку идентификационной информации. Оснащена системой визуального контроля.
