Применение аппаратов для лазерной сварки

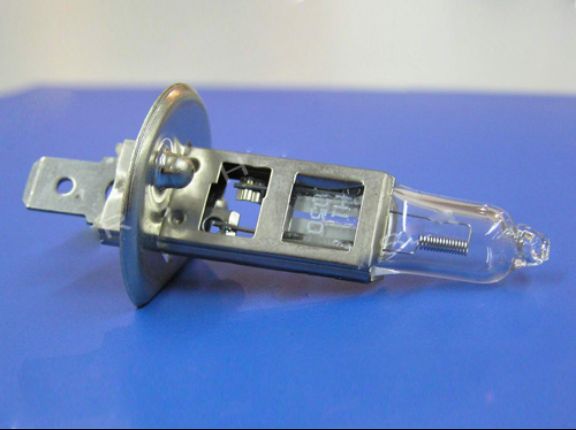

Применяется в различных областях: авиакосмической и автомобильной промышленности, приборостроении, медицине, микроэлетронике, для починки ювелирных изделий. Технология снимает ограничения на размеры обрабатываемых деталей. С высокой точностью могут быть сварены как крупногабаритные изделия в машиностроении, так и детали крошечных размеров в микроэлектронной промышленности.


Преимущества лазерной сварки:

● Высокая производительность;
● Лазерный сварочный аппарат выполняет соединение разнородных металлов, материалов с различными физическими свойствами, электрическим сопротивлением, хрупких или легкодеформируемых деталей;

● Возможность сварки вблизи термочувствительных элементов;
● Небольшой размер ширины шва за счет высокой концентрации энергии и маленькой площади пятна излучения;
● Большое отношение глубины проплавления к ширине шва;
● Минимальная деформация;
● Отсутствие трещинообразования и снижения коррозийной стойкости;
● Сварной шов не требует дополнительной механической обработки;
● Бесконтактность;
● Возможность автоматизации уменьшает затраты на ручной труд;
● Не требует создания специальных условий (например, вакуумных камер);
● Простота эксплуатации.

Установка для точечной лазерной сварки


Установка для точечной лазерной сварки в основном используется для сварки, починки ювелирных изделий. Она подходит для золота, серебра, платины, нержавеющей стали, титана и их сплавов.

● Волоконный лазерный источник (1064 нм) мощностью до 180 Вт
● Не требует обслуживания
● Гарантия от 3 до 5 лет

● Оснащена микроскопом
● Высокая скорость сварки
● Диаметр пятна 0.2-2 мм
● Длительность импульса от 1 - 20 мкс
● Глубина сварки ≥0.8 мм

● Аккуратный сварочный шов высокого качества, не требует вторичной обработки
● Может работать с тугоплавкими материалами
● Настройка установки в соответствии с требованиями заказчика

Установка в основном применяется в отраслях, требующих высокой точности и аккуратности, например, в ювелирной.


Установка для лазерной сварки на основе YAG-лазера


Высокопроизводительная импульсная лазерным установка для лазерной сварки на основе YAG лазера. В основном используется для сварки металлов и сплавов. Обеспечивает аккуратные и прочные сварочные соединения, имеет небольшую зону термического влияния, высокую эффективность и низкую стоимость.

● YAG лазер 1064 нм мощностью до 400 ВТ
● Гарантия от 3 до 5 лет

● Длительность импульса 0.2-20 мкс

● Максимальная энергия одиночного импульса до 80 Дж
● Контроль состояния: автоматическое отключение при возникновении неисправности
● Настройка в соотвествии с требованиями пользователя

Подходит для сварки золота, серебра, платины, нержавеющей стали, титана и их сплавов. Широко используется в авиационной промышленности, судостроении, электронной промышленности, автомобилестроении и т.д.

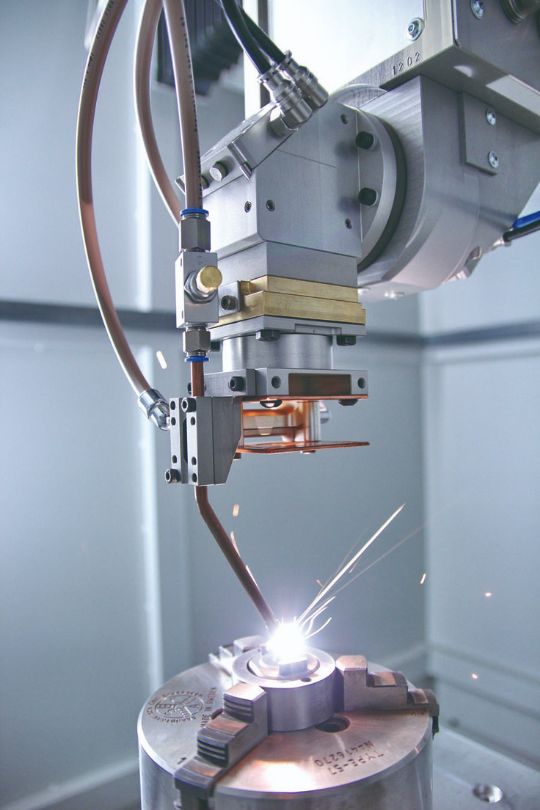

Лазерная сварка

Это процесс соединения деталей в результате их местного расплавления по примыкающим поверхностям. Источником нагрева является сфокусированное излучение лазера с высокой плотностью мощности (необходимая величина составляет от 105 до 107 Вт/см2). Шов образуется в результате плавления и кристаллизации вещества. Для реализации процесса необходимо оптимальное сочетание плотности мощности и длительности воздействия излучения на материал. Высокая плотность мощности в пятне фокусировки обеспечивает высокие градиенты скорости нагрева и охлаждения поверхности, что уменьшает термическое воздействие на околошовную зону. Возможна обработка материалов широкого спектра: различные виды металлов и сплавов (высоколегированные, углеродистые стали, медь, титан), пластмассы, керамика, стекло. Процесс может быть выполнен в автоматическом (роботизированные системы) или полуавтоматическом режиме (под контролем человека). Купить аппарат лазерной сварки Вы можете у компании «Ленинградские Лазерные Системы».

Особенности оборудования для лазерной сварки

Установки для лазерной сварки генерируют излучение в импульсном и непрерывном режимах. Технология включает в себя точечное и шовное сварные соединения. Для шовного применяется непрерывный режим генерации или импульсный с перекрытием, для точечного - только импульсный. Точечный метод дает минимальные деформации и используется для соединения изделий небольшой толщины. При шовной сварке происходит формирование глубокого сварочного канала. Метод обладает высокой эффективностью при обработке сталей, титана, меди и алюминия. Луч высокой плотностью мощности разрушает поверхностные оксидные пленки и препятствует образованию новых и не требует применять защитные инертные газы. Сваривание элементов небольшой толщины производится с расфокусировкой луча, это позволяет исключить сквозное прожигание изделия.

Наиболее распространены лазерные сварочные устройства на основе волоконных лазеров с рабочей длиной волны 1064 нм. Волоконные лазеры обладают низкой цене, длительным сроком службы (ресурс более 100000 часов работы) и просты в эксплуатации.

Сварочные аппараты изготавливают в виде отдельных рабочих столов или роботизированных комплексов. Управление производится через специализированное программное обеспечение, когда параметры обработки задаются операторам либо систему ЧПУ, при этом сварка полностью автоматизирована. Цены на аппарат лазерной сварки зависят от мощности используемого в нем лазера и степени автоматизации системы.

Для получения прочного шва аппарату лазерной сварки необходимо оснащение источником излучения достаточной мощности.

Компания "Ленинградские лазерные системы" (ЛЛС) предлагает широкий спектр оборудования для сварки, соответствующего любым требованиям, а также все комплектующие для их сборки. Наши специалисты помогут Вам с выбором оптимального решения.

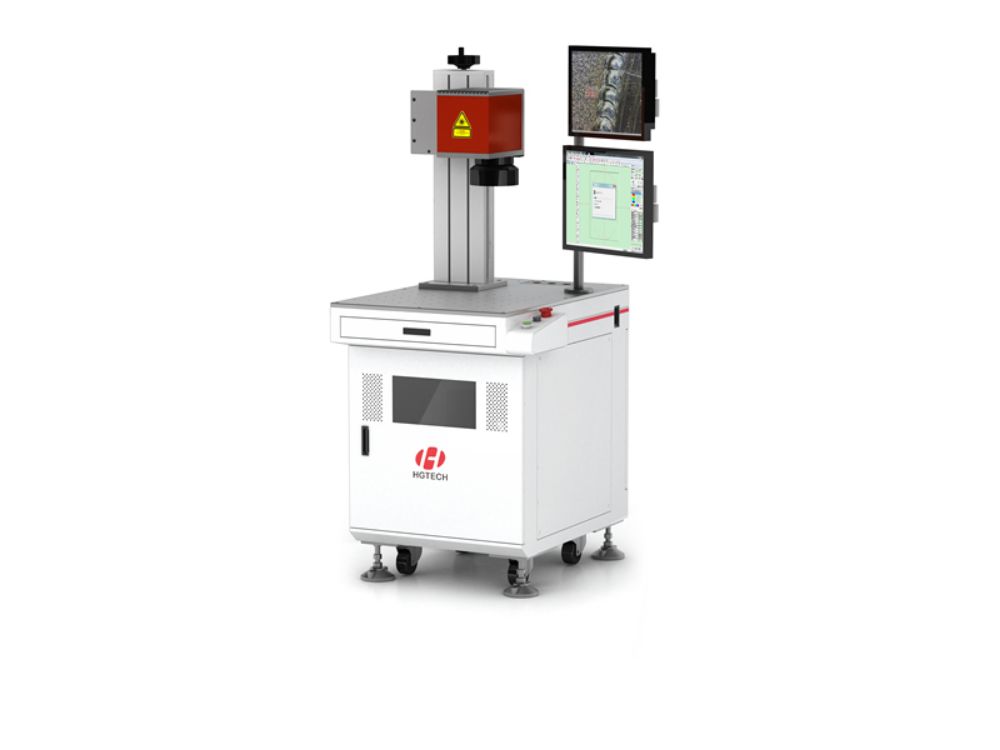

Установка для лазерной сварки на основе волоконного лазера с гальваносканером


Благодаря использованию квазинепрерывного волоконного лазера данная установка для лазерной сварки подходит для промышленных применений с требованиями к большой длительности импульса и высокой пиковой мощности, например, точечной сварке, шовной сварке, сверлению и т.д.

● Волоконный лазерный источник 1070 нм мощностью до 150 Вт
● Не требует обслуживания
● Гарантия от 3 до 5 лет

● Высокоскоростной гальваносканер
● Небольшой диаметр пятна фокусировки
● Низкие затраты на обслуживание
● Компактная конструкция с воздушным охлаждением, которая легко интегрируется в автоматизированную производственную линию

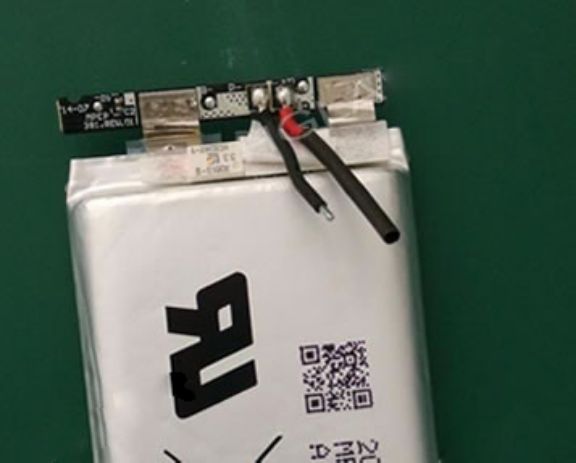

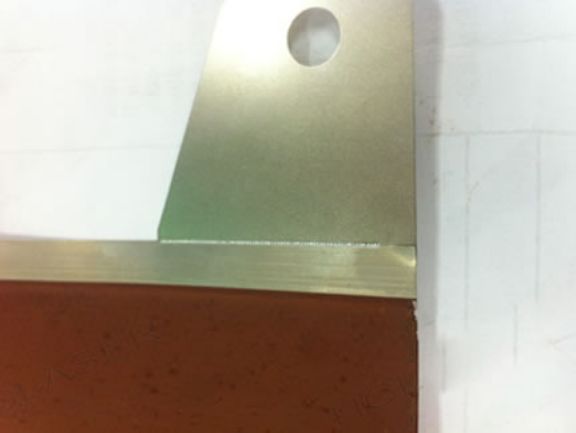

Установка наиболее хорошо подходит для точной лазерной сварки (точечная сварка, шовная сварка, сверление) медных и никелевых сплавов, нержавеющей стали и других материалов.

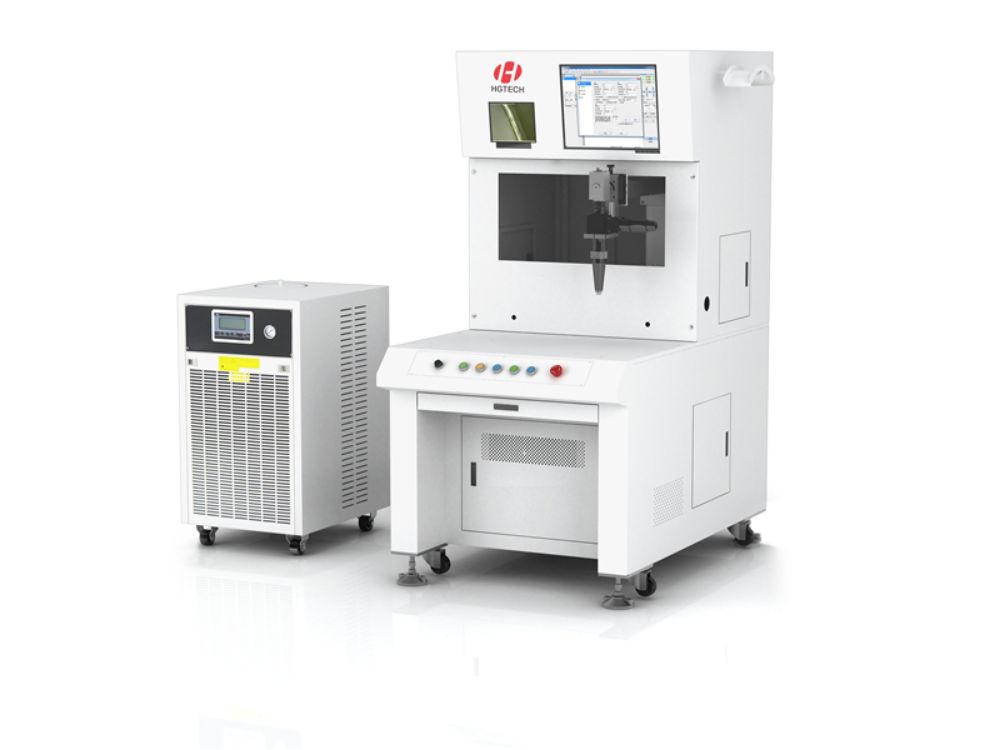

Установка для лазерной сварки на основе непрерывного волоконного лазера IPG


Установка для лазерной сварки на основе непрерывного волоконного лазера с технологией точной сварки имеет высокое соотношение цены и качества.

● Непрерывный волоконный лазер IPG 1070±5 нм мощностью до 500 Вт

● Не требует обслуживания
● Гарантия от 3 до 5 лет

● Стабильные и прочные сварные соединения

● Минимальный диаметр пятна 0.2 мм

● Водяное охлаждение
● Непрерывная работа в режиме 24/7

Подходит для сварки золота, серебра, титана, никеля, олова, меди, алюминия и сплавов. В том числе сварка разнородных металлов. Установка широко используется в аэрокосмическом производстве, судостроении, приборостроении, электронной промышленности, автомобилестроении и т.д.

Соответсвует требованиям массового производства.

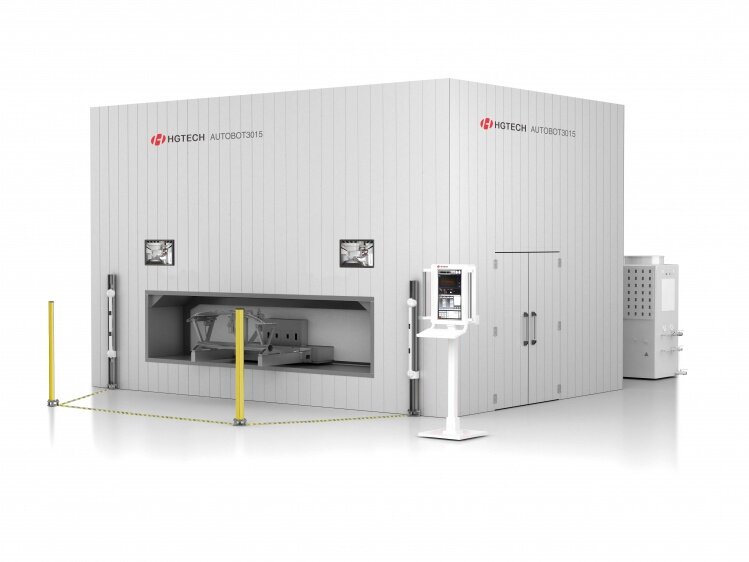

AUTOBOT

ЛАЗЕРНАЯ 3D СВАРКА И РЕЗКА


Комплекс для трехмерной лазерной резки и сварки AUTOBOT - комплекс, специально разработанный для автоматической сварки и 3D-лазерной резки, наплавки и закалки в массовом производстве, может вырезать все виды автомобильных деталей с высокой эффективностью.

● Волоконный лазерный источник
● Стабильная работа в тяжелых производственных условиях
● Не требует обслуживания

● Портальная структура
● Максимальная скорость: 166 м/мин, максимальное ускорение: 1,7 g
● Поворотный стол, диаметр вращения 4000 мм, время поворота стола 3 секунды
● Защитная кабина
● Ход по оси X:  3000 мм

  Ход по оси Y: 1500 мм

  Ход по оси Z: 600 мм
● Автоматическая загрузка и разгрузка
● Автоматическая фокусировка
● Комплекс проектируется индивидуально под конкретного заказчика

Массовое производство. Автомобильная промышленность.
Реализует автоматическую резку и сварку автомобильных деталей любой сложности.
