Распределенный датчик от OzOptics для систем мониторинга
Подробности
В корзину
Быстрый заказ
Характеристики
Количество каналов
—
от 2 до 25
Максимальная длина волокна
—
160 км (BOTDA); 70 км (BOTDR)
Пространственное разрешение
—
0.1 - 50 м; 0,5 - 50 м; 1 м - 50 м; 1 - 80 м
Шаг
—
до 5 см
Динамический диапазон
—
30 дБ (BOTDA); >15 дБ (BOTDR)
Диапазон температурного зондирования
—
-270°C до +2100°C (BOTDA); -100°C до +500°C (BOTDR)
Разрешение по температуре
—
0,005°C
Диапазон деформации
—
-3% до +4% (BOTDA); -0,2% до +1% (BOTDR)
Разрешение деформации
—
0.1με
Точность деформации
—
± 2με (BOTDA); ± 16με (BOTDR)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор OZ Optics в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции OZ Optics, полную техническую поддержку, а также поставку образцов.

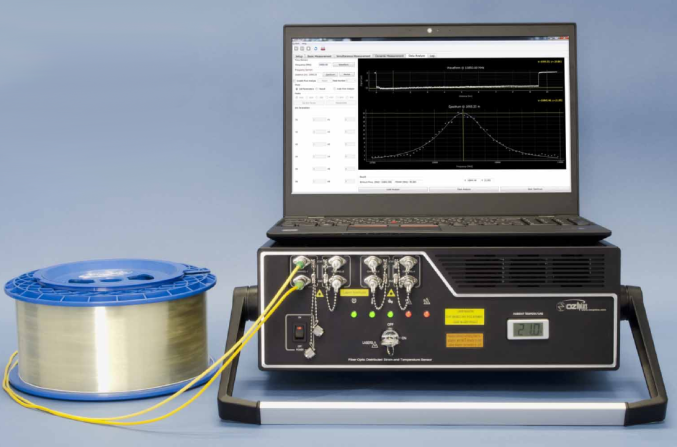

Серия распределенных датчиков деформации и температуры (DSTS) ForeSight™ компании OZ Optics - это сложные оптические сенсорные системы, использующие бриллюэновское рассеяние.
Данная технология обеспечивает прямой метод детектирования изменений деформации и температуры по всей длине оптического волокна. В случае повреждения оптического волокна это устройство можно переключить из режима BOTDA в режим BOTDR для продолжения измерений.
Ключевые особенности:
- Один или несколько циклов измерений
- Высокое пространственное разрешение
- Широкий диапазон детектирования
Документы
OzOptics (1)
533,6 кб
Количество каналов
|
от 2 до 25 |
Максимальная длина волокна
|
160 км (BOTDA); 70 км (BOTDR) |
Пространственное разрешение
|
0.1 - 50 м; 0,5 - 50 м; 1 м - 50 м; 1 - 80 м |
Шаг
|
до 5 см |
Динамический диапазон
|
30 дБ (BOTDA); >15 дБ (BOTDR) |
Диапазон температурного зондирования
|
-270°C до +2100°C (BOTDA); -100°C до +500°C (BOTDR) |
Разрешение по температуре
|
0,005°C |
Диапазон деформации
|
-3% до +4% (BOTDA); -0,2% до +1% (BOTDR) |
Разрешение деформации
|
0.1με |
Точность деформации
|
± 2με (BOTDA); ± 16με (BOTDR) |
Время сбора данных
|
1 секунда на тысячу сканирований |
Дальность зондирования (туда и обратно)
|
100 км |
Разрешение по температуре
|
0,005°C |
Точность измерения температуры (2σ)
|
± 0,1°C (весь диапазон измерения для BOTDA) |
Разрешение деформации
|
0.1με |
Дальность зондирования
|
50 км |
Связь и подключения
|
Порт Ethernet, USB |
Выходные сигналы
|
Программные сигналы тревоги через TCP/IP, реле SPST, SSR (опционально) |
Хранение данных
|
Внутренний жесткий диск (128 Гб или более) |
Формат данных
|
База данных, текстовые файлы, MS Excel |
Оптические коннекторы
|
FC/APC |
Длина волны лазера
|
1550 нм |
Рабочая температура
|
от 0°C до 40°C, <85% относительной влажности, без конденсации влаги |
Источник питания
|
115 или 230 В переменного тока; 50-60 Гц; макс. 300 Вт |
Габариты
|
390x344x133 мм (без учета компьютера) |
Вес
|
<12 кг (без учета компьютера) |
- Мониторинг нефтяных и газовых скважин
- Мониторинг нефте- и газопроводов
- Датчики эффективности нефтеперерабатывающих заводов
- Мониторинг плотин
- Мониторинг состояния конструкций
- Мониторинг геоопасностей
- Мониторинг безопасности автомобильных дорог
- Мониторинг воздушных линий электропередач
- Мониторинг подводных кабелей
- Контроль качества волоконно-оптического кабеля
- Системы обнаружения пожаров в зданиях
