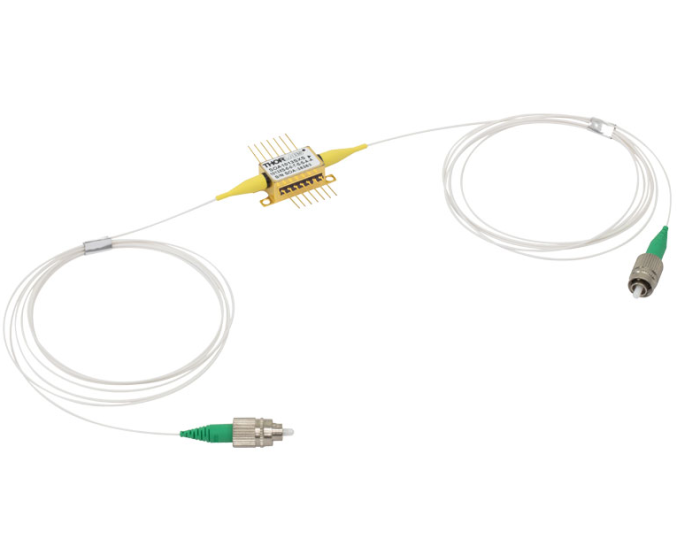

- Поляризационно-независимый оптический затвор, рабочая длина волны: 1550 нм, корпус: Butterfly, одномодовое волокно, разъемы: FC/APC
Оптические переключатели SOA1013SXS разработаны специально для приложений, требующих оптического затвора с рабочей длиной волны 1550 нм. Поляризационно-независимый SOA1013SXS обеспечивает коэффициент ослабления более 60 дБ. Эти устройства основаны на высокоэффективных многослойных структур InP / InGaAsP с множественными квантовыми ямами (MQW), выращенных на пластине InP и переработанных в проверенный и надежный гребенчатый волновод. Устройство может работать как быстродействующий оптический переключатель без потерь, полнодиапазонный регулируемый оптический аттенюатор (VOA) или оптический затвор для защиты хрупкого оптического оборудования.
Независимый от поляризации переключатель SOA1013SXS отличается оптимальным сочетанием низкой поляризационной чувствительности, широкой оптической полосы пропускания и высокого коэффициента затухания. Используя свойства усиления / поглощения структуры MQW, устройство может функционировать как оптический блокирующий затвор без отражений. Кроме того, коммутатор также поддерживает самые высокие уровни усиления и сигнала, что позволяет ему надежно работать при уровнях сигнала 15 дБмВт и выше. SOA1013SXS также идеально подходит для приложений, в которых поляризация входного сигнала неизвестна или колеблется. Устройство поставляется в стандартном для отрасли 14-контактном корпусе типа бабочка с косичками для одномодового волокна (SMF), которые заканчиваются разъемами FC / APC.
Ключевые особенности:
- Высокая скорость переключения <1 нс
- Разъемы FC / APC с ключом, выровненным по медленной оси на BOA1004PXS
- Типичные области применения включают системы LIDAR, системы дистанционного зондирования и резонаторные кольцевые датчики.
- Контроль температуры корпуса с помощью элемента внутреннего термоэлектрического охладителя (TEC)
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длины волн
|
1528 нм - 1562 нм |
Конфигурации
|
14-pin butterfly |
Тип волокна
|
SMF-28-J9 |
Скорость переключения
|
1 нс |
Рабочий ток IOP
|
500 - 600 мА |
Оптическая изоляция
|
42 дБ |
Коэффициент экстинкции
|
60 дБ |
Максимальная выходная мощность для входного сигнала CW
|
17 дБм |
Максимальная выходная мощность для модулированного входного сигнала
|
9 дБм |
Выходная мощность насыщения
|
12 -14 дБм |
Поляризационно-зависимое усиление PDG
|
до 1,8 дБ |
Коэффициент шума NF
|
8,0 дБ - 9,5 дБ |
Прямое напряжение VF
|
1,6 В - 1,8 В |
Длина чипа
|
1,5 мм |
Показатель преломления волновода
|
3,2 |
Длина волокна
|
1,5 ± 0,1 м |
Коннектор
|
FC / APC |
