Устройство для коллимации как быстрой, так и медленной оси излучения
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

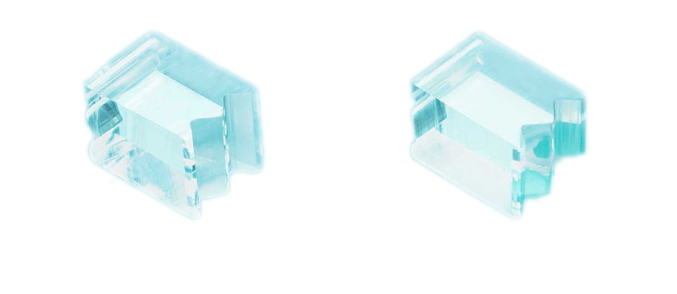

ZLE000400 - это устройство для коллимации как быстрой, так и медленной оси излучения. Он изготавливается из монолитного стеклянного блока с двумя скрещенными цилиндрическими поверхностями, которые обладают разными фокусными расстояниями.
Устройство специально разработано для коллимации излучения многомодовых одиночных излучателей.
По заказу
Возможно нанесение покрытий
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
S-TIH53 (Ohara) |
Длина
|
2.0 ± 0.05 мм |
Ширина
|
2.0 ± 0.05 мм |
Толщина
|
3.705 ± 0.01 мм |
Световой диаметр
|
0.75 x 0.75 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Показатель преломления @ 808 нм
|
1.823 |
Эффективное фокальное расстояние для медленной оси @ 808 нм
|
2.20 мм |
Заднее фокальное расстояние @ 808 нм
|
0.13 мм |
Числовая апертура
|
FA: 0.7 SA: 0.1 (для размера излучателя 350 мкм) |
Стандартное покрытие - AR
|
790 - 990 нм |
Пропускание
|
> 99 % |
Мощность по быстрой оси в пределах ± 7.5 мрад
|
> 85 % |
Мощность по медленной оси в пределах ± 2.2 мрад
|
> 85 % |
