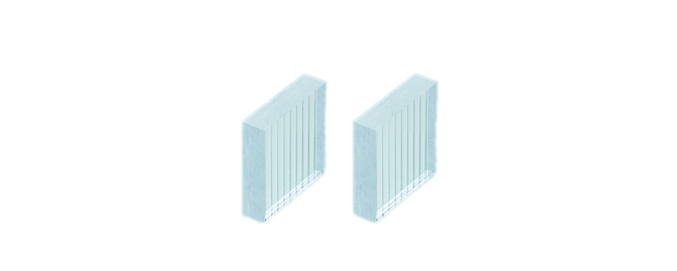

Массивы цилиндрических линз, которые расположены только с одной стороны с шагом 0.5 мм.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
LIMO предлагает массивы цилиндрических линз, которые расположены только с одной стороны с шагом 0.5 мм.
При использовании данных массивов можно получить прямоугольные профили "Top Hat" с высокой степенью однородности в одном измерении.
Информация для заказа
Радиус Код продукта
2.15 ± 0.06 мм ZLA000233
3.50 ± 0.11 мм ZLA000479
5.50 ± 0.17 мм ZLA000239
14.0 ± 0.42 мм ZLA000601
21.0 ± 0.63 мм ZLA001110
31.3 ± 0.94 мм ZLA001111
Эффективное фокальное расстояние для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000233 4.23 ± 0.13 мм 4.67 ± 0.14 мм 4.78 ± 0.14 мм
ZLA000479 6.88 ± 0.21 мм 7.60 ± 0.23 мм 7.78 ± 0.23 мм
ZLA000239 10.8 ± 0.32 мм 11.9 ± 0.36 мм 12.2 ± 0.37 мм
ZLA000601 27.5 ± 0.83 мм 30.4 ± 0.91 мм 31.1 ± 0.93 мм
ZLA001110 41.3 ± 1.2 мм 45.6 ± 1.4 мм 46.7 ± 1.4 мм
ZLA001111 61.6 ± 1.8 мм 67.9 ± 2.0 мм 69.6 ± 2.1 мм
Числовая апертура для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000233 0.0591 0.0535 0.0523
ZLA000479 0.0363 0.0329 0.0321
ZLA000239 0.0231 0.0210 0.0204
ZLA000601 0.0091 0.0082 0.0080
ZLA001110 0.0061 0.0055 0.0054
ZLA001111 0.0041 0.0037 0.0036
По заказу
- Возможно нанесение просветляющего (AR) покрытия
- Другой размер
- Держатель
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
Кварцевое стекло |
Длина
|
12.0 ± 0.1 мм |
Ширина
|
12.0 ± 0.1 мм |
Толщина
|
2.0 ± 0.1 мм |
Световой диаметр
|
10.0 x 10.0 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Показатель преломления @ 248 нм
|
1.509 |
Показатель преломления @ 532 нм
|
1.461 |
Показатель преломления @ 1064 нм
|
1.449 |
Шаг
|
0.5 мм |
Пропускание (без покрытия)
|
> 90 % |
