LBO - превосходный нелинейный оптический для ГВГ
Официальный дистрибьютор Castech в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Castech, полную техническую поддержку, а также поставку образцов.
Производители: Castech, Altechna
LiB3O5 (LBO) –двухосный нелинейно-оптический кристалл. Хотя кристалл КТР имеет большую эффективность преобразования для ГВГ в микронном диапазоне, преимущество LBO заключается в отсутствии фотохромного повреждения (серого трека). В результате выходная зеленая мощность не уменьшается со временем. Химически устойчив и негигроскопичен. Большая твёрдость по Моосу (6), что облегчает процесс резки и полировки. Большая угловая ширина синхронизма, реализация некритичного по углу синхронизма, и маленькое значение угла сноса, что позволяет использовать этот кристалл для генерации гармоник лазеров, имеющих большую расходимость луча. В кристалле LBO может быть достигнут не только некритичный по углу синхронизм, но также некритичный по длине волны фазовый синхронизм (Δλ=50-74 нм). Эти спектральные характеристики очень подходят для ГВГ широкополосных лазеров и лазеров с пико- и фемто- секундной длительностью импульса.
Однако кристалл LBO обладает низким двулучепреломлением и как следствие невозможность получения четвёртой гармоники Nd- лазеров, а также сильной температурной зависимостью и как следствие малыми значениями температурной ширины синхронизма.
Параметры кристалла LBO фирмы Castech
Допуск по размерам |
±0.1 мм |
Допуск по длине | ±0.1 мм (L<2.5 мм) +0.5/-0.1 (L>2.5 мм) |
Точность ориентации угла среза | Δθ< 0.25°, Δφ< 0.25° |
Искажение волнового фронта | < λ/8 @ 633 нм |
Отклонение от параллельности | < 20 угловых секунд |
Перпендикулярность | < 5 угловых минут |
Защитные фаски | < 0.2 мм x 45° |
Качество поверхности | DBAR, R<0,2% при 1064 нм и R<0,5% при 532 нм, I>500 MВт/см2 на обеих длинах волн; BBAR, R<0,05% при 1064 нм и R<0,1% при 532 нм, I>500 MВт/см2 на обеих длинах волн, Широкополосное AR-покрытие, (BBAR) для ГВГ перестраиваемых лазеров |
Предложение компании по комплектации |
Большой размер кристалла до 30x30x30 мм3 и максимальная длина 60 мм; Просветляющее покрытие, монтаж и повторная полировка; Доставка в течение 10 дней для полированных кристаллов и 15 дней для кристаллов с просветлением |
Параметры кристалла LBOфирмы Altechna
Допуск по размерам |
+0/-0.1 мм |
Точность ориентации угла среза | ≤ 30 угловых минут |
Отклонение от параллельности | < 20 угловых секунд |
Искажение волнового фронта | < λ/8 @ 632.8 нм |
Перпендикулярность | < 5 угловых минут |
Защитные фаски | < 0.1 мм x 45° |
Качество поверхности | 10-5 S-D |
Покрытие | Однослойное антиотражающее MgF2 |
Опции для заказа
Апертура W x H, мм | Длина L, мм | Тип нелинейно-оптического преобразования | Направление среза в кристалле θ/φ, град | Угол отклонения ρ, град | Покрытия S1/S2, нм/нм (отдельное описание) | Коэффициент эффективной нелинейности deff, пм/В | Температурная ширина синхронизма 2∆Tcr, °C | Спектральная ширина синхронизма 2∆λcr, нм | Угловая ширина синхронизма 2∆θcr, град. | Угловая ширина синхронизма 2∆φcr, град. |
3 x 3 | 10 | ГВГ eoe 1064nm→532nm |
90/11.3 |
0.39 | Код покрытия | 0.83 | 4.7 | 1.0 | 2.64 | 0.34 |
Апертура W x H, мм | Длина L, мм | Тип нелинейно-оптического преобразования | Направление среза в кристалле θ/φ, град | Угол отклонения ρ, град | Покрытия S1/S2, нм/нм (отдельное описание) | Коэффициент эффективной нелинейности deff, пм/В | Температурная ширина синхронизма 2∆Tcr, °C | Спектральная ширина синхронизма 2∆λcr, нм | Угловая ширина синхронизма 2∆θcr, град. | Угловая ширина синхронизма 2∆φcr, град. |
3 x 3 | 10 | ГВГ оoe 1064nm+532nm→355nm | 90/37 | 1.0 | Код покрытия | 0.72 | 17.7 | - | 3.1 | 0.069 |
АО «ЛЛС» является официальным дистрибьютором компании Castech и Altechna на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Тип кристалла
|
Двухосный кристалл 2Vz = 109.2° при λ = 0.5321 мкм; |
Кристаллическая структура
|
Сингония: Ромбическая (орторомбическая), Точечная группа:mm2, Пространственная группа:Pna21 |
Соотношение КО и КФ систем координат
|
X,Y,Z ⇒a, b, c |
Твёрдость по Моосу
|
6 |
Коэффициент теплопроводности
|
3.5 Вт/(м×К) |
Коэффициенты теплового расширения
|
α = 10.8×10−5K−1 (вдоль X), α= -8.8×10−5K−1 (вдоль Y), α= 3.4×10−5K−1 (вдоль Z) |

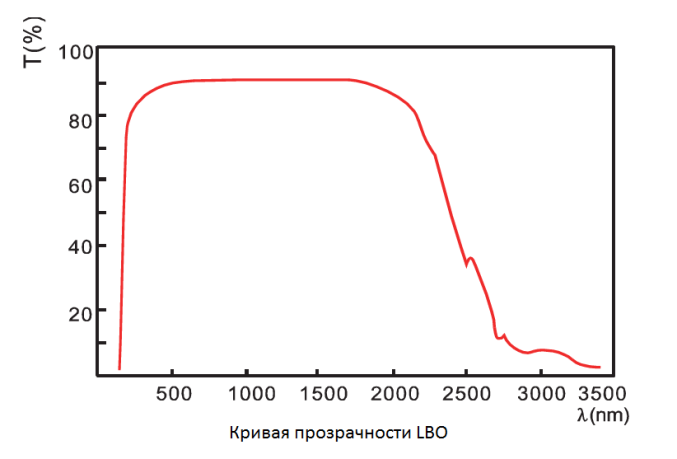

Диапазон прозрачности на уровне "---"
|
0.16 − 2.6 мкм |
Диапазон генерации второй гармоники
|
Type I (оое) 0.551 – 2.970 мкм, Type II (оее, еое) 0.790 – 2.130 мкм |
Оптическое повреждение материала
|
I > 10×109 Вт/см2 для 1064 нм, TEM00, 10 нс, (только полировка), 10 Гц; I > 1×109 Вт/см2 для 1064 нм, TEM00, 10 нс, 10 Гц; I > 0.5×109 Вт/см2 для 532 нм, TEM00, 10 нс, (просветляющее покрытие), 10 Гц |
Уравнения Селмейера
|
nx2=2.454140+0.011249/(λ2-0.01135)-0.014591λ2 - 6.60×10-5λ4, ny2=2.539070+0.012711/(λ2-0.012523)-0.018540λ2 - 2.00×10-5λ4, nz2=2.586179+0.013099/(λ2-0.011893)-0.017968λ2 - 2.26×10-5λ4 |
Линейный коэффициент поглощения
|
0.532 мкм: α<0.087 см-1 |
Упрощенные выражения для эффективного нелинейного коэффициента второго порядка
|
Type II (fsf, sff): XY: deoe= doee= d31 cos2θ+ d32 sin2θ, YZ: doeo= deoo= d31 cos θ; Type I (ssf): XY dooe= d32 cosθ, XZ deoe = doee = d31 cos2θ + d32 sin2θ |
Приложения для SHG и SFG:
- Для ГВГ в широком диапазоне длин волн от 551 до 2600 нм. При этом эффективность преобразования для Nd: YAG лазера составляет: для ГВГ более 70% для импульсного режима и 30% для непрерывного режима и для ГТГ более 60% для импульсного режима
Приложения для OPG, OPA и OPO:
- Высокая эффективность параметрического преобразования длины волны 355 нм в диапазоне 540-1030 нм с эффективностью преобразования до 30%
- Параметрическая генерация типа I Nd: YAG лазера (532 нм) в диапазоне от 750 до 1800 нм с перестройкой путем изменения температуры от 106.5°C до 148.5°С.
