Официальный дистрибьютор CSRayzer в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции CSRayzer, полную техническую поддержку, а также поставку образцов.

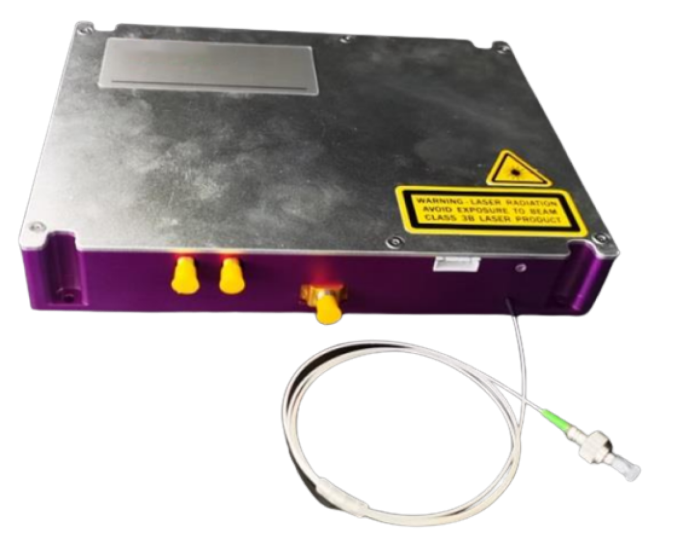

В модуль DAS/DVS интегрированы лазер с ультраузкой шириной линии, импульсный EDFA, рамановский усилитель. В модуль интегрированы AOM и другие оптические пассивные компоненты, в частности, O/E модуль передачи. Модуль имеет компактные размеры, высокий уровень интеграции и увеличивает расстояние зондирования системы благодаря технологии объединения всех оптических частей. Также это увеличило SNR всей системы зондирования.
Ключевые особенности:
- интеграция высокого уровня
- модульная конструкция зависит от расстояния зондирования
- универсальный режим управления
- высокая стабильность и надежность
Области применений:
- BOTDR
- φOTDR
- распределенное зондирование волоконной решетки
- нелинейные оптические исследования
АО «ЛЛС» является дистрибьютором и представляет весь спектр продукции CSRayzer на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Параметры модуля
|
|
Расстояние зондирования
|
40 - 60 км |
Ширина импульса
|
20 - 100 нс |
Время предварительного нагрева
|
<15 мин |
Источник питания
|
12 В |
Потребляемая мощность
|
15 - 30 Вт |
Рабочий ток
|
1,5 - 2,5 A |
Рабочая температура
|
-10 55 °C |
Центральная длина волны
|
1550,12 нм |
Оптическая мощность
|
13 - 15 дБм |
Ширина линии
|
<3 КГц |
RIN
|
< - 100 дБ/Гц |
Стабильность длины волны
|
< ± 0,5 пм |
Стабильность оптической мощности
|
0,2% |
SMSR
|
>55 дБ |
Длина волны
|
1550,12 нм |
Входная пиковая средняя мощность
|
10 дБм |
Входная средняя мощность
|
-35 -30 дБм |
Выходная пиковая средняя мощность
|
23 дБм |
Выходная средняя мощность
|
0 дБм |
Ширина импульса
|
20 - 100 нс |
Частота повторения
|
100 КГц |
Характеристика шума
|
5,5 дБ |
Длина волны
|
1450 нм |
Выходная оптическая мощность
|
25 - 27 дБм |
Средняя оптическая мощность
|
1 Вт |
Пиковая (импульсная) оптическая мощность обработки
|
1 кВт |
Вносимые потери
|
5 - 6 дБ |
PDG
|
0,2 - 0,5 дБ |
Коэффициент экстинкции (1-й порядок вкл. / выкл.)
|
50 дБ |
Время нарастания / спада (10% - 90%)
|
10 нс |
Частота
|
200 МГц |
Входное сопротивление
|
50 Ом |
Мощность РЧ
|
2,5 Вт |
Сдвиг частоты
|
200 МГц |
Полоса пропускания
|
200 МГц |
Коэффициент усиления TIA
|
120 K |
VPP
|
2,4 В |
Выходное сопротивление
|
50 Ом |
