CLBO представляет собой недавно разработанный кристалл с отличными нелинейными характеристиками в УФ диапазоне.
Официальный дистрибьютор Castech в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Castech, полную техническую поддержку, а также поставку образцов.

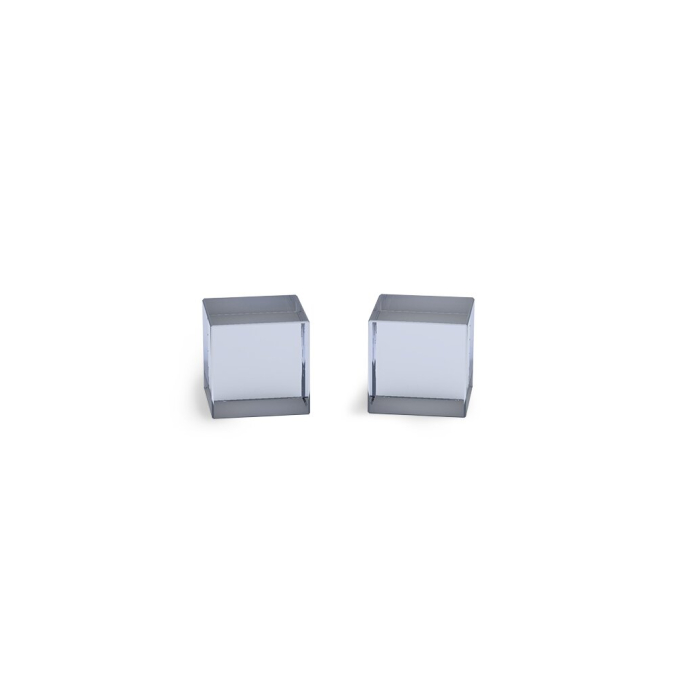

CsLiB6O10 (CLBO) – отрицательный одноосный кристалл. CLBO является недавно разработанным кристаллом, выращиваемый по методу Кирополуса из раствора в расплаве, с превосходными нелинейно-оптическими характеристиками в УФ диапазоне, нашедший широкое применение в микрообработке, биомедицинских исследованиях и УФ-лидарах. По сравнению с BBO, кристалл CLBO гораздо проще выращивать и он обладает вдвое большей температурной шириной синхронизма и порогом оптического пробоя.
Особенности
- Предельная длина волны до 180 нм;
- Максимальная эффективность преобразования FOHG и FHG лазера Nd: YAG;
- Относительно большой эффективный коэффициент NLO (примерно в два раза больше, чем у KDP);
- Широкий угол приема и небольшой угол выключения;
- Выходное VUV излучение на 193 нм можно получить посредством фазового согласования;
- Отсутствие насыщения для генерации большой мощности;
- Короткий цикл роста и большой размер.
Недостатками кристалла CLBO является вдвое меньшая эффективность преобразования, чем у BBO, а также повышенная гигроскопичность, что ухудшает свойства кристалла из-за водопоглощения при комнатной температуре.
Нелинейные оптические свойства CLBO и BBO
Длина волны, нм |
Кристалл |
Угол фазового согласования, ° |
Deff (пм/В) |
Допуск по углу, ° |
Угол отклонения,° |
Допустимая ширина спектра, нм·см |
Допустимая температура, °C·см |
532+532=266 |
CLBO |
61.7 |
0.84 |
0.49 |
1.83 |
0.13 |
8.3 |
BBO |
47.7 |
1.32 |
0.17 |
4.80 |
0.07 |
4.5 |
|
1064+266=213 |
CLBO |
68.4 |
0.87 |
0.42 |
1.69 |
0.16 |
4.6 |
BBO |
51.1 |
1.26 |
0.11 |
5.34 |
0.08 |
3.1 |
CASTECH предлагает:
- Строгий контроль качества;
- Угол отсечки и размеры по запросу;
- AR-покрытие, герметичный корпус и услуги по повторной полировке;
- Быстрая доставка (10 рабочих дней только для полировки, 15 рабочих дней для AR-покрытия).
Опции для заказа
Апертура W x H, мм | Длина L, мм | Тип нелинейно-оптического преобразования | Направление среза в кристалле θ/φ, град | Угол отклонения ρ, град | Покрытия S1/S2, нм/нм (отдельное описание) | Коэффициент эффективной нелинейности deff, пм/В | Температурная ширина синхронизма 2∆Tcr, °C | Спектральная ширина синхронизма 2∆λcr, нм | Угловая ширина синхронизма 2∆θcr, град. | Угловая ширина синхронизма 2∆φcr, град. |
3 x 3 | 10 | ГВГ eoe 1064nm→532nm | 42/0 | 2.0 | Код покрытия | 0.28 | 57.6 | - | 0.108 | - |
Апертура W x H, мм | Длина L, мм | Тип нелинейно-оптического преобразования | Направление среза в кристалле θ/φ, град | Угол отклонения ρ, град | Покрытия S1/S2, нм/нм (отдельное описание) | Коэффициент эффективной нелинейности deff, пм/В | Температурная ширина синхронизма 2∆Tcr, °C | Спектральная ширина синхронизма 2∆λcr, нм | Угловая ширина синхронизма 2∆θcr, град. | Угловая ширина синхронизма 2∆φcr, град. |
3 x 3 | 10 | ГВГ eoe 532nm→355nm | 49/0 | 2.0 | Код покрытия | 0.94 | 20 | - | 0.052 | - |
АО «ЛЛС» является официальным дистрибьютором компании Castech на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Приложения:
Кристалл CLBO применяется для получения второй, третьей, четвертой и пятой гармоник наносекундного излучения Nd:YAG лазера. Используя кристалл CLBO для ГВГ и ГСЧ, можно создать мощный источник лазерного излучения наносекундой длительности, работающий в УФ диапазоне с частотой повторения килогерц.
