- краевой длинноволновый фильтр 633 нм серии EdgeBasic™
- 25 мм x 3.5 мм
- Tavg > 93% 650.5 – 1200 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock производит высококачественные краевые фильтры для рамановской спектроскопии с широким диапазоном граничных длин волн от 224 до 1319 нм. Данные фильтры производятся по запатентованной технологии фирмы Semrock и характеризуются сверхширокими полосами пропускания с низким уровнем флуктуации коэффициента пропускания, высокой надежностью благодаря прочному покрытию и высоким порогом повреждения лазерным излучением.
Серия EdgeBasic™
Фильтр BLP01-633R-25 представляет собой бюджетное решение для применения в рамановской спектроскопии, для визуализации с использованием флуоресценции. Он не подходит для детектирования самых минимальных рамановских сдвигов, однако, он эффективно блокирует излучение на длине волны излучения лазера (λ = 632.8 нм). Полоса пропускания данного фильтра 650.5 – 1200 нм (Tavg > 93%). Переходная полоса составляет 15.8 нм. Он эффективно блокирует излучение в диапазоне: 200 – 506.2 нм - ODavg > 5, 506.2 – 632.8 нм - ODabs > 6.
Ключевые особенности:
- Фильтры с самыми крутыми краями полосы пропускания - RazorEdge класс E
- Длинноволновые фильтры
- Ширина переходной полосы фильтра 385.4 см-1
- Длина волны лазера = 632.8 нм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

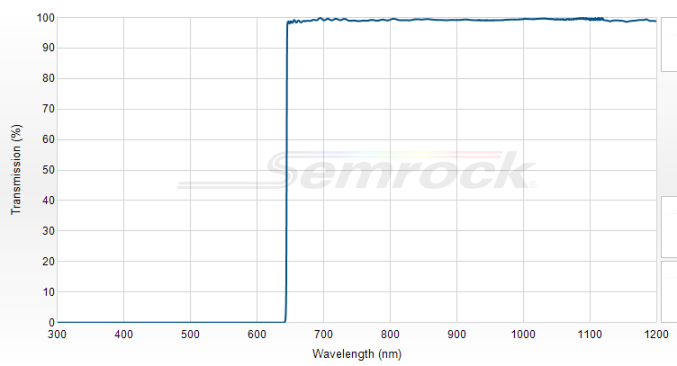

Пропускание
|
650.5 – 1200 нм (Tavg > 93%) |
Длина волны отсечки (край полосы пропускания)
|
645 нм |
Полоса подавления (блокировки) 1
|
ODavg > 5 200 – 506.2 нм |
Полоса подавления (блокировки) 2
|
ODabs > 6 506.2 – 632.8 нм |
Ширина переходной полосы (нм)
|
15.8 нм |
Ширина переходной полосы (см-1)
|
385.4 см-1 |
Длина волны лазера
|
632.8 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.5 Дж/см2 @ 266 нм, 1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
1.79 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
