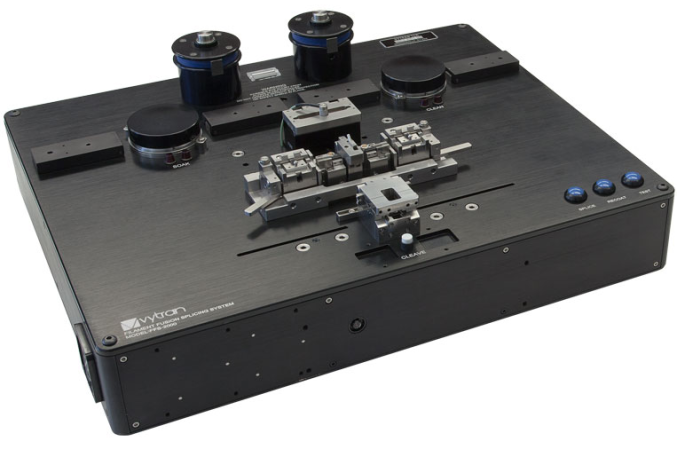

- Автоматическая станция для подготовки, сварки и тестирования волокон на растяжение (SM, MM, PM волокна)
- 432 мм x 353 мм x 127 мм
Официальный дистрибьютор Vytran в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Vytran, полную техническую поддержку, а также поставку образцов.
Рабочая станция Thorlabs Vytran® для подготовки и сращивания волокна предлагает все процедуры от сращивания до скалывания, интегрированные в единую систему, которая может быть использована для быстрого и эффективного изготовления однородных сращиваний (патент США: 9 977 189). Эта рабочая станция использует технологию Thorlabs для сварки волокон, чтобы обеспечить удобный и надежный метод изготовления высокопрочных соединений с низкими потерями как для производственных, так и для научно-исследовательских работ. В сварочном аппарате используется технология True Core Imaging, которая представляет собой систему оптического изображения с большим увеличением и высоким разрешением, способную обнаруживать и отображать внутреннюю структуру сердцевины волокна. Эта технология обеспечивает быстрое и точное выравнивание сердечника и расчет потерь в стыках. Также в комплект входит ПК с Windows® 7 с пользовательским интерфейсом, который предлагает полную настройку и управление процессом.
Система может обрабатывать волокна с оболочкой от Ø80 мкм до Ø200 мкм. Это включает стандартную оболочку Ø80 мкм / покрытие Ø180 мкм и оболочку Ø125 мкм / покрытие Ø250 мкм.Поскольку юстировка компонентов на рабочей станции FFS2000WS имеет решающее значение и должно выполняться на заводе, система поставляется со всеми установленными компонентами. После получения системы большинство пластин (кроме графитовых пластин с V-образной канавкой) может быть легко заменено пользователем при необходимости. В системе предварительно установлены одна вольфрамовая нить FTV7 и две V-образные канавки из графита VHG (для оболочки Ø80 мкм - Ø125 мкм).
Ключевые особенности:
- Станция для замачивания волоконного покрытия
- Станция для термо-механического снятия покрытия
- Станция ультразвуковой очистки волокна
- Станция расщепления волокна обеспечивает плоские сколы
- True Core Imaging® для автоматического выравнивания волокна и точного определения потерь на сварке
- Автоматическая 4-осевая система позиционирования для вращения PM волокна
- Станция перекрытия для восстановления акрилатного покрытия
- Встроенный тестер / тестер натяжения
- Включает ПК с Windows® 7 с графическим интерфейсом
- Сменные компоненты продаются отдельно
АО «ЛЛС» является официальным дистрибьютором компаний Thorlabs и Vytran на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Разрешенный диаметр волокна
|
80 - 200 мкм |
Тип волокна
|
SM, MM, или PM |
Материалы
|
Одинарный или двойной акрилат |
Максимальная температура
|
~130 °F (54 °C) |
Растворители
|
Ацетон или изопропиловый спирт |
Время очистки
|
1 - 120 с |
Метод скалывания
|
натяжение и насечки |
Тип скола
|
плоский (0°) |
Максимальное натяжение
|
2.45 Н |
Мощность
|
40 Вт |
Метод выравнивания
|
Полностью автоматизирован с помощью True Core Imaging® или внешней обратной связи |
Разрешение позиционирования XY
|
Шаговый двигатель с разрешением 0,01 мкм |
Разрешение позиционирования Z
|
Шаговый двигатель с разрешением 0,125 мкм |
Вносимые потери
|
0.02 дБ |
Предел прочности
|
>250 kpsi |
Выравнивание
|
Полностью автоматизирован с помощью технологии выравнивания по торцу или внешней обратной связи |
Разрешение
|
Контроллер шагового двигателя (разрешение 0,01 °) |
Диапазон вращения
|
190° |
Коэффициент экстинкции
|
-35 дБ |
Форма
|
кварц |
Диаметр восстановленного покрытия
|
Ø280 мкм, Ø430 мкм, или Ø600 мкм |
УФ источник
|
Четыре вольфрамовых галогенных лампы |
Размер
|
432 мм x 353 мм x 127 мм |
Вес
|
11.8 кг |
Питание
|
12 В DC |
Операционная система
|
ПК с Windows® 7 с установленным программным интерфейсом (входит в комплект) |
